水泡沫监测仪内部传动与管路结构设计

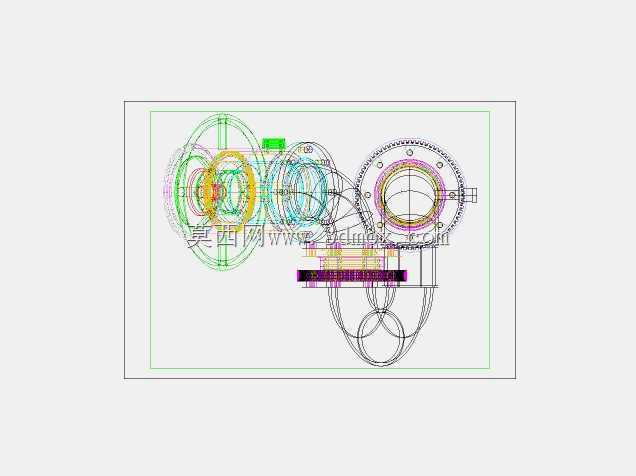

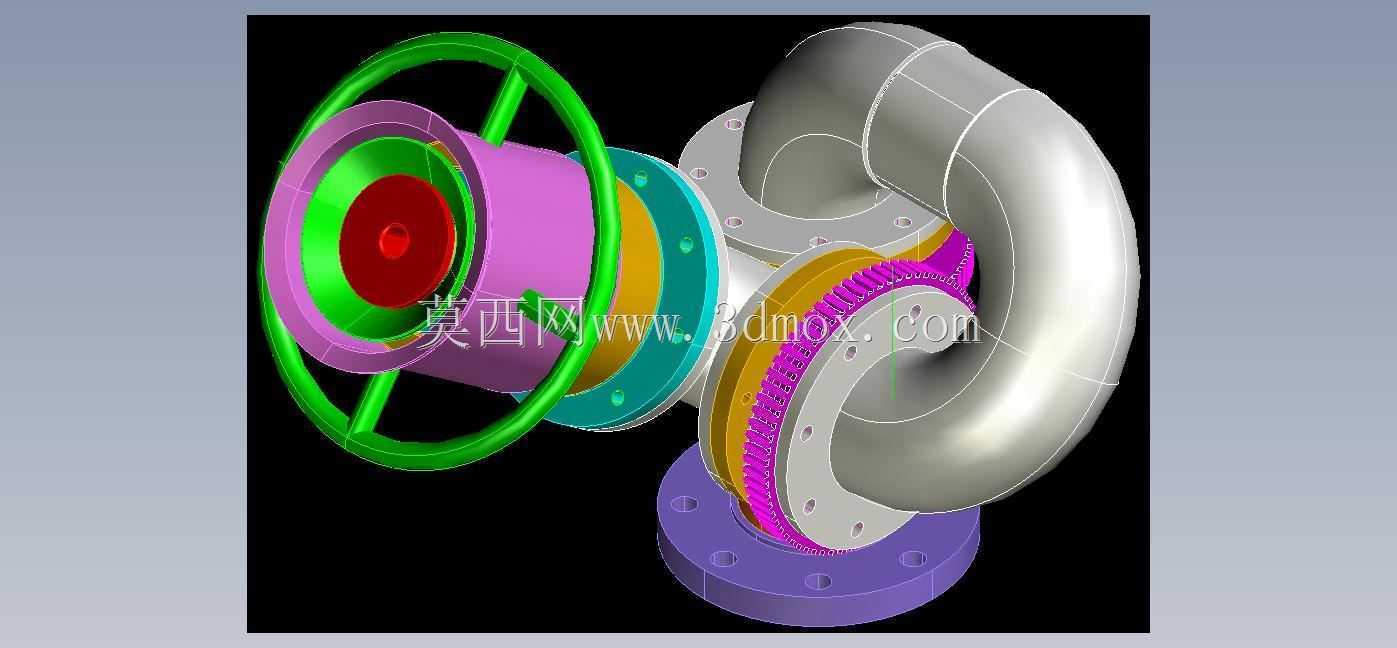

这套结构针对工业流体管路中的泡沫含量在线监测场景开发，主要适配水处理、化工反应、浆液输送等工况下的管路旁路安装需求，核心作用是实时捕捉管路内流体裹挟的泡沫占比变化，为后端工艺调控提供可靠的物理参数支撑。从结构布局来看，整体采用弯管通流+侧装检测的集成化设计，通流段采用90°弯管构型，两端预留标准法兰安装接口，可直接对接同管径的工业管路，无需额外定制变径转接件，安装时需保证弯管下方法兰与竖直管路同轴，整体安装外伸长度控制在适配常规管路操作空间的范围内，不会挤占周边阀门、仪表的检修空间。传动部分采用直齿圆柱齿轮啮合构型，紫色齿圈与主动齿轮的啮合间隙按通用机械传动公差选取，可带动前端检测轮组在通流腔侧方稳定转动，手轮结构预留手动调试接口，设备初始安装或检修校准阶段，可通过转动绿色手轮带动内部传动链动作，验证检测组件的活动行程是否顺畅，避免运行中出现卡滞。设计阶段优先考虑了工况适配性，通流弯管的内壁曲率按流体流态优化，减少流体在弯管处的压损，同时避免泡沫在管路拐角处堆积造成检测数据偏差；检测端的多层套筒结构做了同轴度公差约束，保证转动部件与固定腔室之间的密封间隙均匀，既不会出现流体泄漏，也不会因间隙过小导致转动阻力过大。各连接法兰的螺栓孔位按通用管路法兰标准排布，现场安装时可直接匹配现有管路的螺栓规格，无需重新打孔适配；传动侧的端盖采用分层密封设计，可阻挡管路内的水汽、腐蚀性介质侵入齿轮啮合区域，延长传动部件的维护周期。实际应用中，该结构可直接集成到现有流体输送管路中，流体从弯管一端流入时，检测组件可实时接触流体与泡沫混合介质，通过传动结构将泡沫占比对应的物理信号传递至后端传感单元，相比传统插入式监测探头，这种集成式管路结构不会在管路内形成突出的扰流部件，不易被浆液中的纤维、大颗粒杂质缠绕堵塞，更适合复杂成分流体的长期在线监测。
