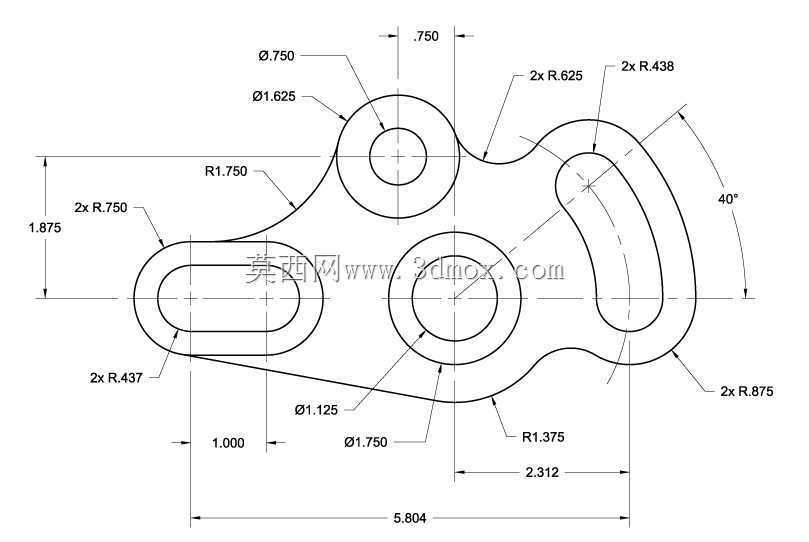

多圆弧组合异形连接构件二维工程图

这类多圆弧拼接的异形平面构件，常作为传动系统中的联动摆臂、限位连接件使用，在轻工自动化设备、小型工装夹具的间歇传动机构中十分常见，构件上的三个同轴圆孔分别对应固定铰接轴、主动驱动轴、随动输出轴的安装位，左侧腰型孔则用于调整安装间隙或作为行程限位槽使用。从轮廓设计逻辑来看，整个外轮廓全部采用圆弧相切过渡，没有尖锐棱角，既避免了传动过程中应力集中导致的构件开裂，也能减少运动过程中与周边相邻零件的剐蹭干涉，所有圆弧连接点都严格满足相切约束，加工时走刀路径可以连续顺滑过渡，不需要频繁进退刀，能有效降低数控铣削或线切割加工的接刀痕迹，提升轮廓表面质量。尺寸标注上以中间的铰接圆孔中心为主要基准，横向给出了左侧腰型孔中心距基准1.000单位、右侧安装位中心距基准2.312单位、构件总长度5.804单位的定位尺寸，纵向给出了上方铰接孔中心距水平基准0.750单位的定位尺寸，所有圆孔都标注了内外径尺寸，分别对应轴的配合直径和构件自身的减重、避让需求，其中两处R0.625、两处R0.438、两处R0.875的对称圆弧，分别对应不同位置的过渡圆角，R1.750、R1.375的大圆弧则构成了构件的主要外轮廓边界，右侧40度的角度标注明确了随动臂的初始安装角度，能保证装配时的初始相位符合传动设计要求。实际应用中这类构件需要承受周期性的摆转载荷，因此轮廓的圆弧相切精度直接影响传动过程中的平顺性，如果圆弧衔接处存在拐点，运动过程中会产生明显的卡顿和冲击，不仅会产生传动噪音，还会加速铰接孔处轴套的磨损，缩短整套机构的维护周期。建模时需要先确定三个圆孔和左侧腰型孔的中心位置，再根据给定的圆弧半径逐一绘制相切轮廓，最后修剪多余线段完成整个平面轮廓的绘制，绘制过程中需要反复校验每个圆弧的连接约束，避免出现过定义或欠定义的情况，保证生成的轮廓和图纸标注尺寸完全一致，为后续的数控加工、3D打印样件验证提供准确的几何依据。安装时需要注意三个铰接孔的同轴度误差，以及腰型孔的安装间隙调整量，保证构件摆转过程中全程无卡滞，和周边的传动连杆、限位挡块之间保留足够的安全间隙，避免运行过程中出现碰撞干涉。
