矿用细砂回收清洗一体化设备结构

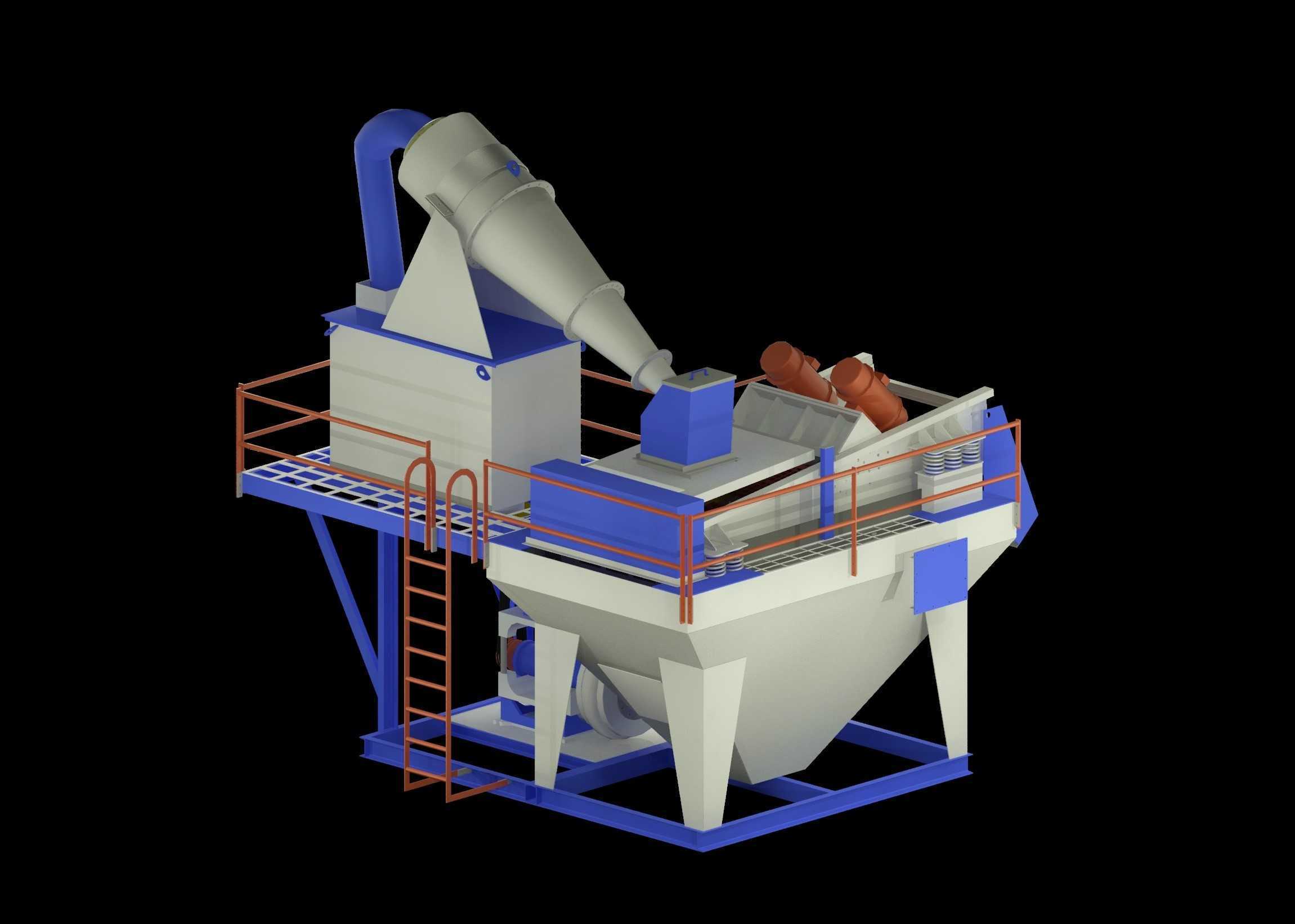

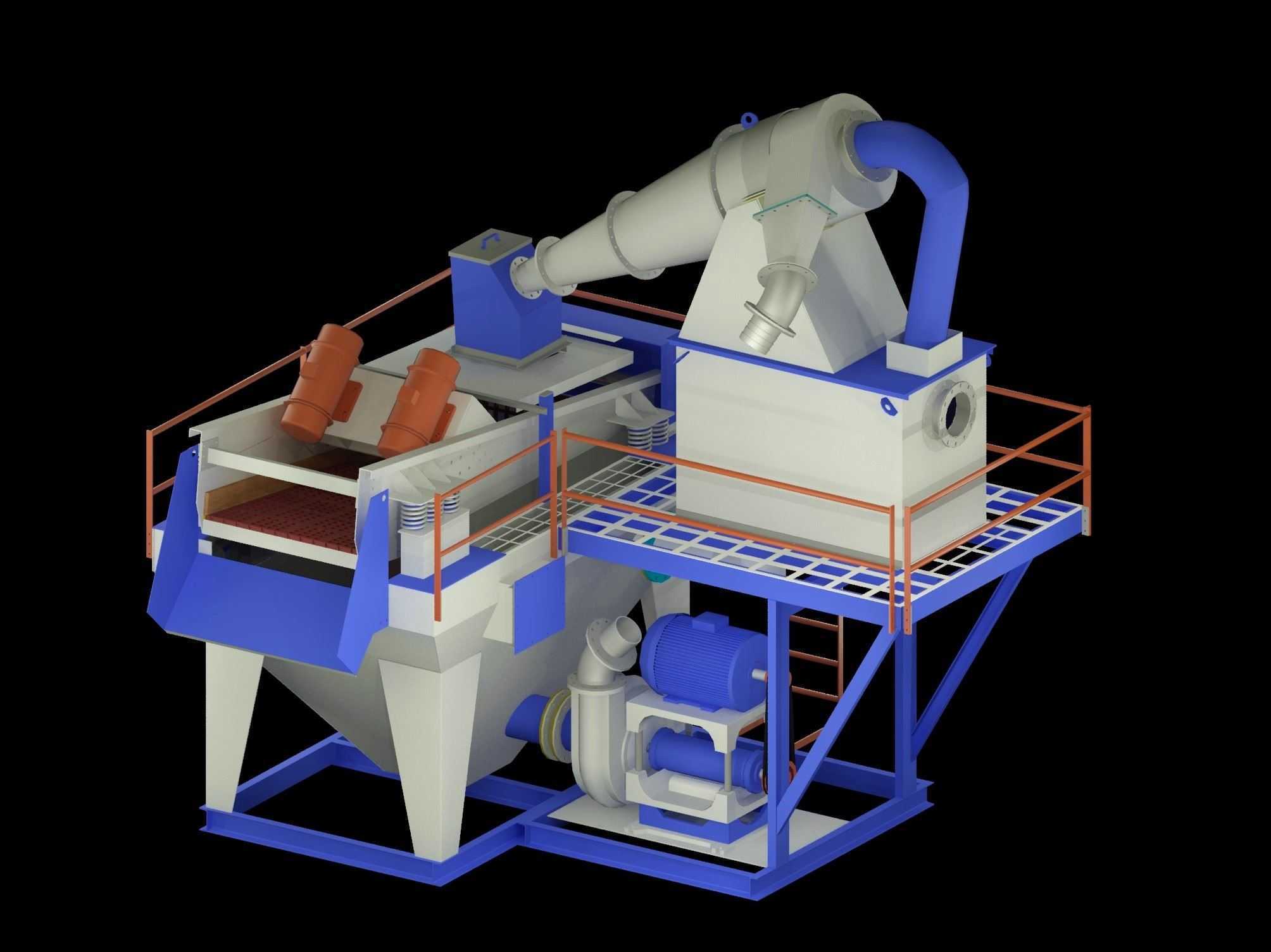

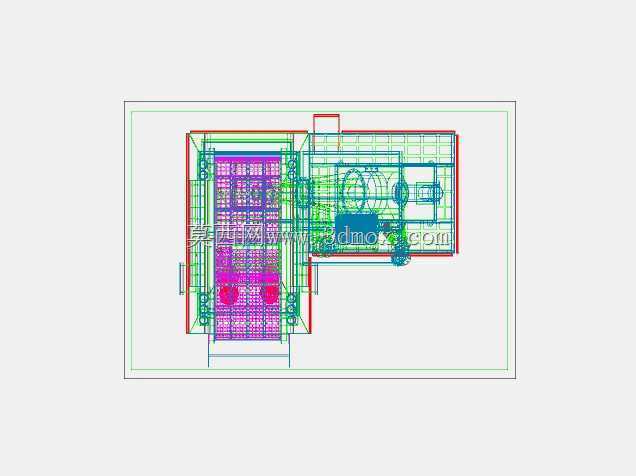

该设备主要应用于砂石骨料加工、矿山尾矿处理、人工制砂生产线等场景，核心作用是完成矿浆内细颗粒矿物的清洗、分级与回收，避免传统洗砂流程中细砂随污水流失造成的资源浪费与沉淀池淤积问题。整套设备采用集成式撬装框架设计，将旋流分级单元、振动脱水筛、渣浆泵、储料槽体整合在同一钢制底座上，现场安装时仅需完成进料、出料管路对接与供电接线即可投入使用，无需额外浇筑复杂的设备基础，大幅缩短现场施工周期。设计阶段优先考虑矿浆流道的顺畅性，旋流器组采用倾斜布置角度，配合渐扩式进料口结构，减少矿浆进料时的紊流冲击，提升分级效率；振动筛面采用倾斜安装角度，搭配高耐磨筛网，筛面下方设置橡胶弹簧支撑，既保证脱水过程中物料的行进速度，又能缓冲振动载荷对框架的冲击，降低设备运行时的整体噪音。设备侧面设置带护栏的操作检修平台，预留了足够的人员操作空间，可满足日常巡检、易损件更换的作业需求，爬梯角度符合现场安全作业规范，避免检修时的磕碰风险。渣浆泵单元布置在框架下层空闲区域，通过弯头管路直接连接旋流器进料口，缩短管路长度减少沿程阻力损失，泵体进出口均设置软连接结构，阻断振动传递至管路系统。槽体部分采用倾斜底板设计，保证沉积的矿浆能自流至渣浆泵吸入口，避免槽内积料造成的堵塞问题。整机安装边界需预留进料端1.2米的管路操作空间，出料端预留1.5米的成品物料输送空间，侧面预留0.8米的检修通道，设备总高度满足常规厂房室内安装的净空要求，也可直接布置于露天生产场地。设备运行时，含细砂的矿浆先进入旋流器完成离心分级，粗颗粒物料从旋流器底流口排出至振动筛面脱水，筛上物料即为清洗完成的成品细砂，筛下回流的矿浆重新进入槽体循环处理，溢流的废水则进入后续污水处理环节，整套流程可实现连续化作业，单台设备可匹配时产百吨级的制砂生产线处理需求。框架结构采用型钢焊接成型，关键受力位置做加筋处理，表面做防腐涂装，适应矿山现场多粉尘、高湿度的恶劣作业环境，各部件的连接位置均采用标准紧固件，方便易损件的快速拆卸更换。
