液压系统用十字形压紧工装结构设计

项目分类:3D模型 发布时间:2021-08-05 ID:221038
  • 液压系统用十字形压紧工装结构设计
  • 液压系统用十字形压紧工装结构设计
  • 液压系统用十字形压紧工装结构设计
  • 液压系统用十字形压紧工装结构设计

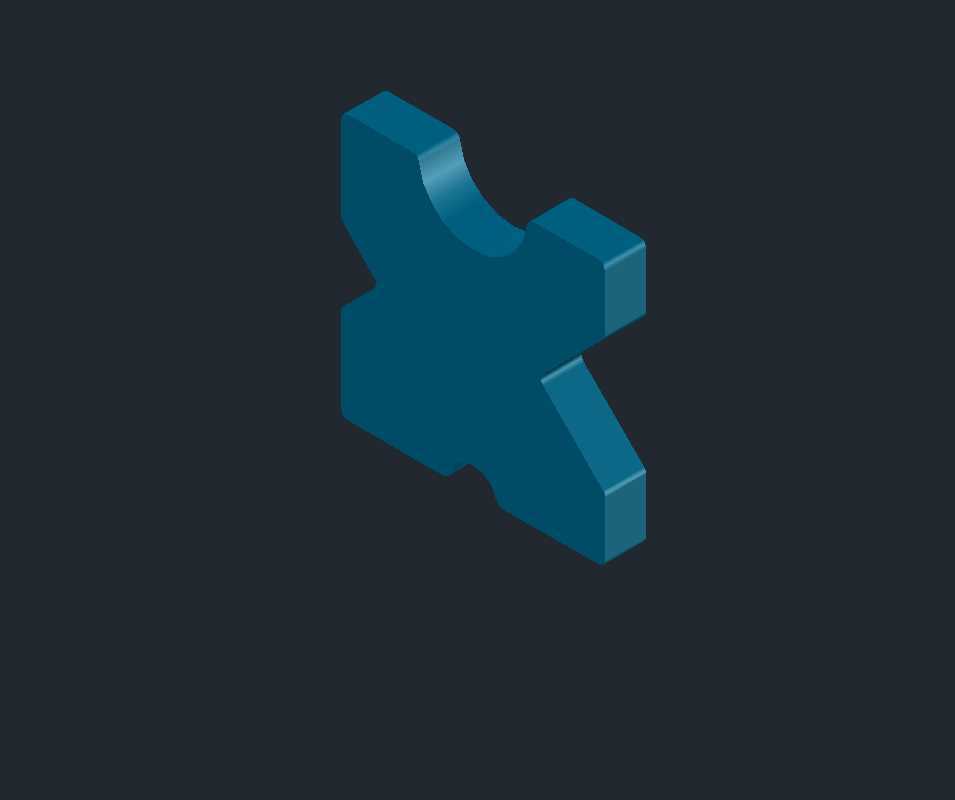

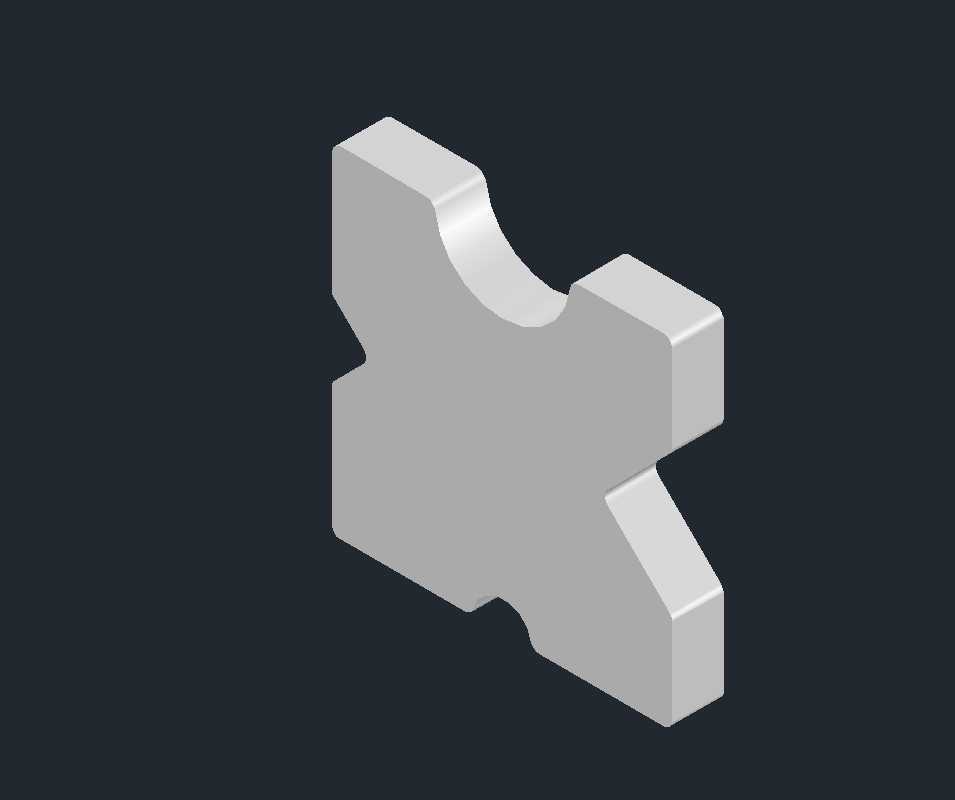

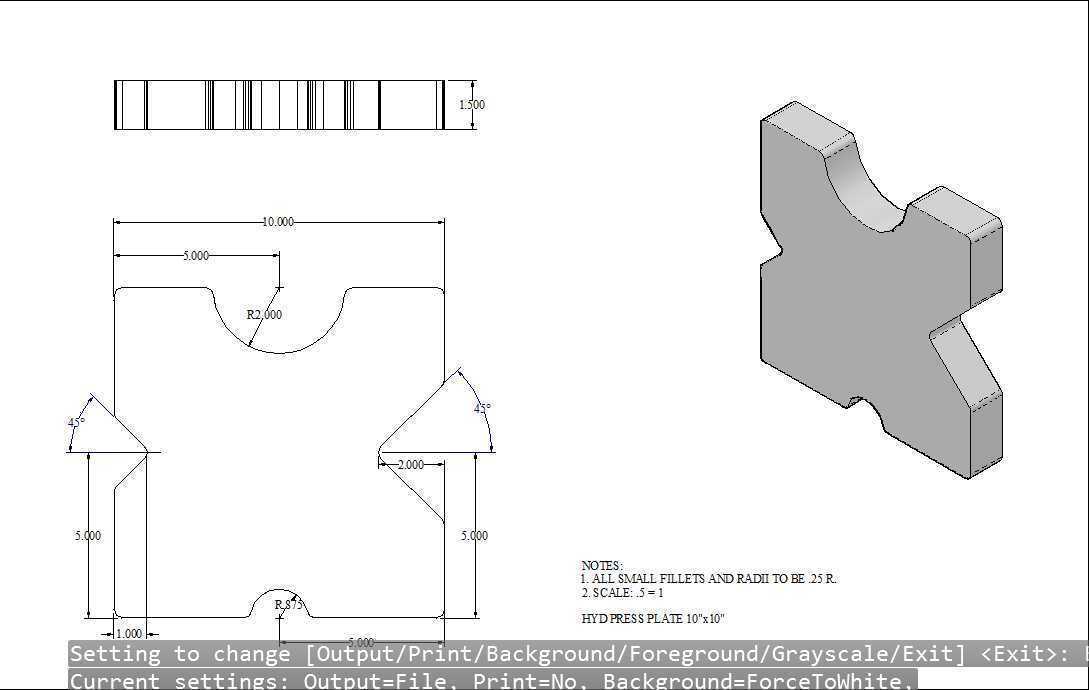

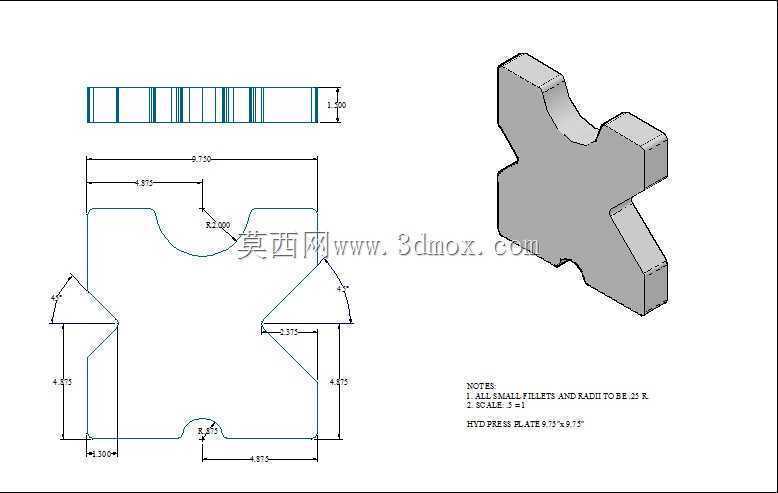

在液压工装夹具的应用场景中,这类十字形压板是液压夹紧回路里直接接触工件、传递压紧力的核心执行零件,常见于组合机床的液压夹紧工位、自动化生产线的工件定位装夹单元,以及焊接工装的多点压紧布局中,相比传统的平压板,十字形的结构可以在单个安装位实现四个方向的压紧力覆盖,减少工位上压紧元件的布置数量,缩小工装整体的占用空间。从实际使用需求出发,该压板的设计首先考虑了压紧力的均匀传递,四个伸出的臂端对应不同的工件压紧点位,中间的内凹圆弧结构是为了避让液压油缸的活塞杆端部或者连接销轴,避免装配时出现结构干涉,同时圆弧过渡的设计可以减少应力集中,在反复承受交变压紧载荷的工况下,降低根部断裂的风险。外形尺寸方面,压板整体厚度控制在12mm,适配常规中型液压夹具的安装间隙,四个臂端的有效压紧长度经过核算,在油缸输出10kN压紧力的工况下,臂端的挠度变形量控制在0.02mm以内,保证工件装夹的刚性,不会因为压紧变形导致加工尺寸超差。上下两端的圆弧槽分别对应不同的压紧接触面,下端的小半径圆弧槽用于贴合带圆柱面的定位支撑销,上端的大半径圆弧槽用于匹配油缸压头的球面结构,保证压紧过程中压板可以自适应微小的角度偏差,避免出现点接触导致的工件压痕或者压板受力偏载。两侧的斜向切边结构是为了在工装布局中避让相邻的定位元件或者刀具走刀路径,尤其是在铣削加工工位,压板的外轮廓不会超出工件的加工避让区,不需要额外加长刀具来规避压板,能有效提升加工效率、降低刀具成本。设计过程中所有的尖角位置都做了R2的圆角处理,一方面是消除热处理过程中的应力集中点,避免淬火时出现裂纹,另一方面也避免安装调试过程中尖锐边角划伤操作人员或者工件表面。安装边界上,该压板不需要额外的导向结构,直接通过中间的连接孔与液压油缸的拉杆配合,依靠四个臂端的底面与工件或者垫块接触,安装时只需要保证压板底面与工件被压面的平行度在0.05mm以内,就可以实现稳定的压紧效果,适配不同厚度的工件时,只需要在压板下方更换对应厚度的等高垫块即可,不需要重新调整油缸的行程参数,通用性较强。在批量生产的自动化线中,这类压板的对称结构也便于快速识别安装方向,减少换型时的装调时间,四个方向的压紧臂可以根据工件的实际形状选择对应的压紧点位,不需要专门定制异形压板,大幅降低工装的制造成本与维护成本。
