图希尔1230型低压鼓风机结构设计

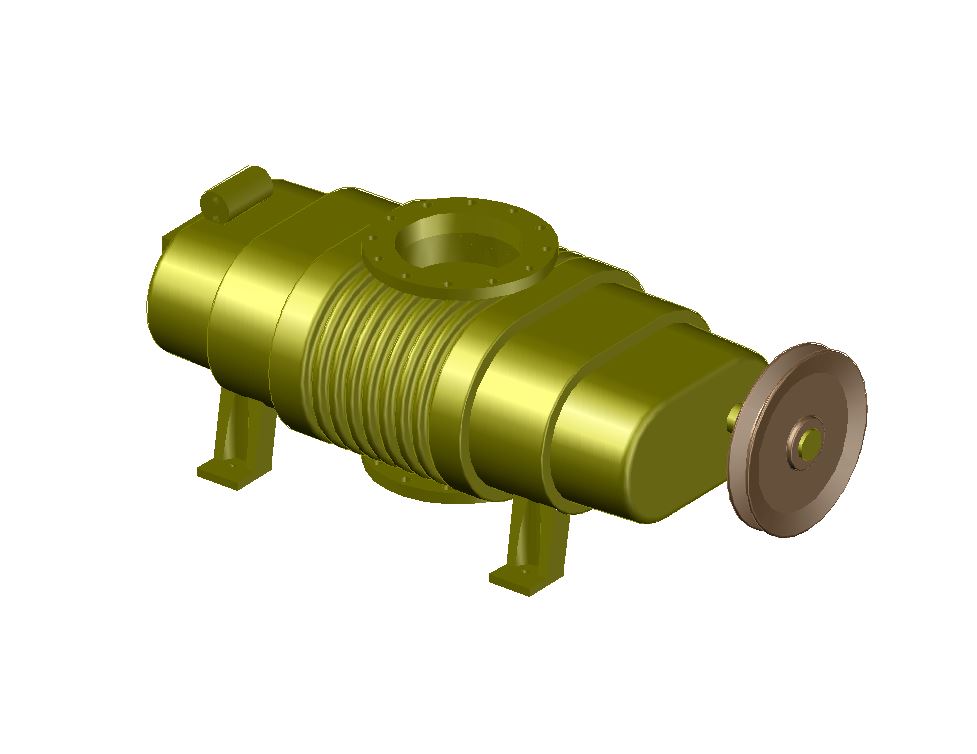

在工业现场的气力输送、车间通风换气、污水处理曝气、燃烧炉助风这类工况里，低压鼓风机是极为常用的风源设备，这款图希尔1230型的结构设计，完全围绕低压大风量的实际使用需求展开。从结构布局来看，整机采用卧式双支座安装形式，两个一体式铸造的支脚分布在筒体下方前后位置，安装时可直接通过支脚的螺栓孔固定在混凝土基础或者钢制机架上，安装边界预留了足够的螺栓操作空间，不需要额外制作复杂的转接支架，适配多数常规工业现场的安装条件。筒体中段的波纹结构并非装饰设计，一方面是为了补偿设备运行过程中因风压、温度变化产生的微量形变，降低筒体焊缝的应力集中风险，另一方面也能在一定程度上吸收转子运转带来的振动，减少振动向安装基础的传递。筒体顶部的法兰接口是进风或者出风的主连接位，法兰的螺栓孔分布遵循通用管路连接标准，可直接对接同管径的通风管道，不需要额外加工转接法兰。端部的带轮结构是动力输入位，设计时预留了标准三角带的安装空间，可根据实际需要的风压风量匹配对应功率的驱动电机，通过调整带轮传动比就能适配不同工况的转速需求，不需要改动主机的核心结构。做这款三维建模的时候，首先要确认的是转子与筒体内壁的间隙值，低压鼓风机的间隙控制直接影响容积效率，间隙过大会造成风压泄漏、风量不足，间隙过小则容易在热态运行时出现转子擦碰筒体的故障，建模时需要把冷态装配间隙、热膨胀余量都考虑进去，保证不同运行温度下的结构可靠性。支脚的位置设计也经过受力校核，两个支脚的支撑点刚好落在整机重心的前后对称位置，安装后不会出现偏重倾斜的问题，运行时的整机稳定性更好。筒体两端的端盖采用止口定位结构，装配时能直接保证端盖与筒体的同轴度，降低转子装配的找正难度，端盖上的密封结构采用常规的接触式密封，适配低压工况下的密封需求，不会出现过多的气体泄漏。从实际选型角度看，这款设备的风压区间属于低压范畴，适合不需要高风压、但需要稳定大风量输送的场景，比如粮食加工行业的物料风送、轻工车间的换气通风、中小型污水处理池的曝气供氧，都能适配。建模过程中对外形尺寸的把控严格遵循实际安装需求，整机的长度、宽度、高度尺寸都控制在常规工业通道的通行范围内，设备进场安装时不需要拆解主机就能通过常规车间门、货运电梯，减少现场安装的工作量。带轮侧预留的安全防护罩安装位，也在建模时做了对应结构，用户后期加装安全防护装置时不需要额外在主机上钻孔焊接，直接利用预留的安装孔位就能固定，避免对主机结构造成破坏。
