工业急停拉绳式电缆开关结构设计

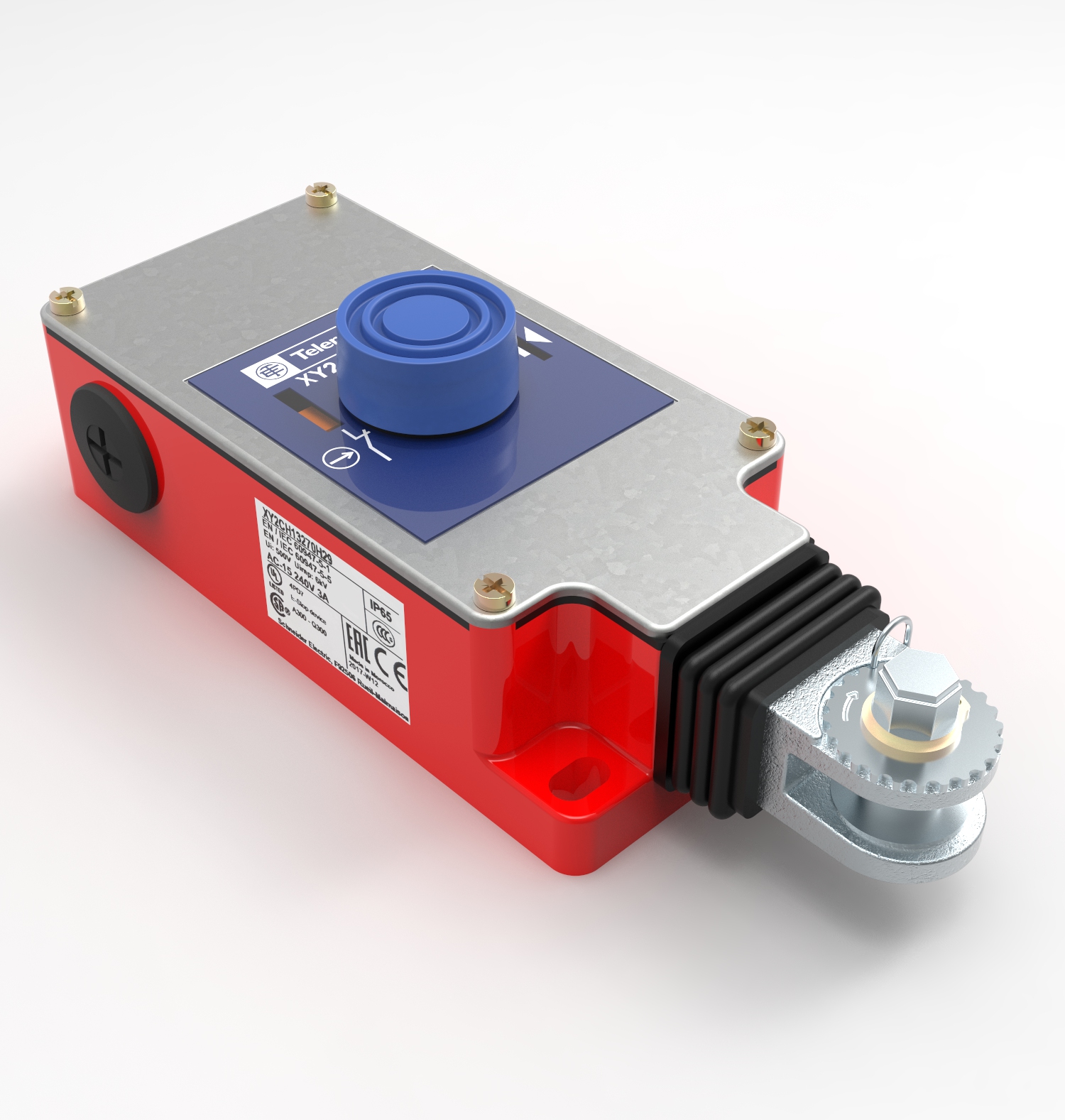

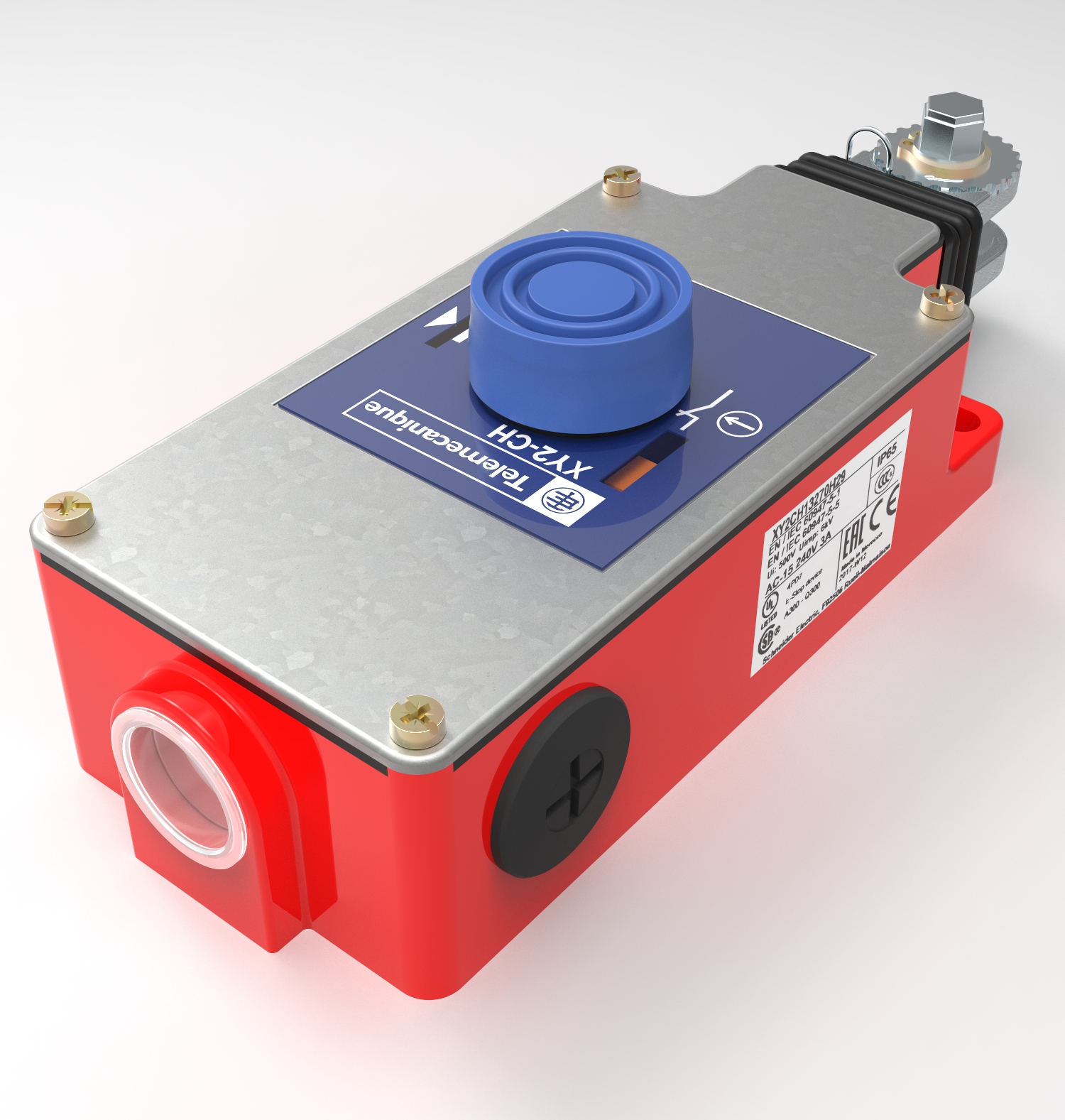

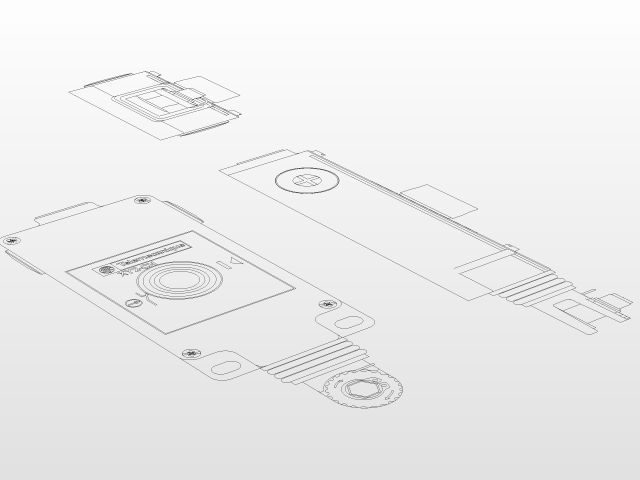

这款拉绳式电缆开关主要应用在工业生产线的沿线安全防护场景，在皮带输送线、自动化装配线、大型设备操作区域的安全回路中承担紧急停机触发功能，当现场巡检或操作的人员发现设备异常、出现安全隐患时，可在沿线任意位置拉动连接在开关端部的钢缆，触发开关内部的触点动作，快速切断设备的动力回路，避免安全事故扩大。从结构设计来看，这款开关采用了红灰撞色的壳体设计，红色的主体壳体采用高强度工程塑料压铸成型，表面做了哑光防滑处理，顶部的金属盖板采用镀锌钢板冲压而成，通过四颗角部的固定螺丝与下部壳体连接，既保证了壳体的结构强度，也能在工业现场多粉尘、有少量切削液飞溅的环境下提供可靠的防护能力，侧面设置的黑色旋钮用于开关触发后的手动复位，避免故障未排除时设备误启动。开关顶部设置的蓝色圆形按钮兼具本地急停触发与状态指示功能，端部的拉绳连接部位采用了带齿纹的金属锁紧结构，配合六角锁紧螺母可以可靠固定不同直径的牵引钢缆，连接部位的黑色波纹防护套可以在拉绳产生角度偏移时提供缓冲，避免粉尘、水汽从连接缝隙进入开关内部，同时也能缓冲拉绳动作时的径向冲击力，延长内部触点的使用寿命。在安装边界设计上，开关底部预留了两个沉头安装孔，可以直接通过螺栓固定在设备机架的型材安装面上，安装孔的间距适配常规的工业铝型材与碳钢机架的安装孔位，不需要额外制作转接安装板，开关整体的外形轮廓方正，安装后不会突出机架过多，避免现场物料转运时发生磕碰。开关内部的触点模块采用模块化设计，预留了常开常闭触点的扩展空间，可以根据不同设备的安全回路需求，搭配不同数量的触点模块，适配不同电压等级的控制回路，拉绳触发的动作行程经过精准调校，既不会因为现场设备运行的振动产生误触发，也能在人员拉动钢缆时用较小的拉力完成触发动作，兼顾了安全防护的可靠性与日常使用的便利性。在进行三维建模时，这款开关的所有配合面都按照实际装配公差做了间隙预留，壳体的分型面、螺丝孔的沉头深度、复位旋钮的转动行程都还原了实物的装配关系，拉绳连接部位的齿纹结构、波纹防护套的褶皱细节都做了精细化建模，可以直接用于设备的三维布局设计、安全防护方案的虚拟验证，也能作为工业场景数字孪生建模的元器件素材使用。
