Pixhawk2飞控模块适配底座结构设计

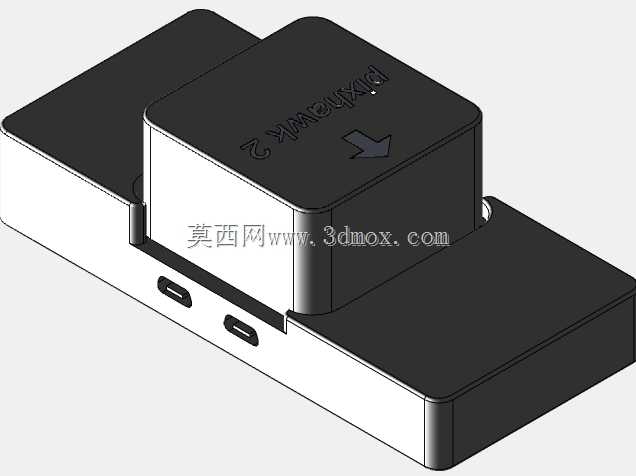

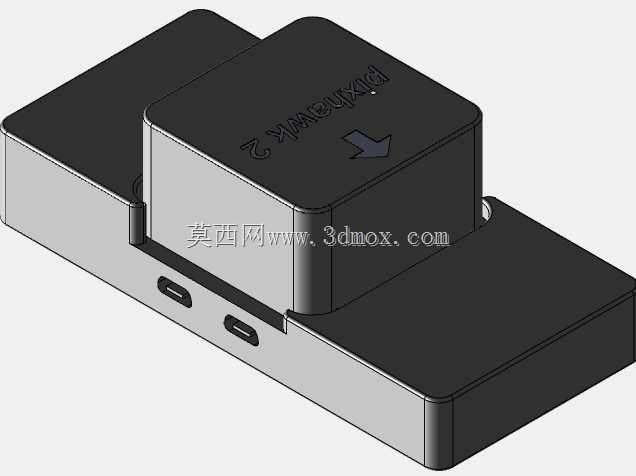

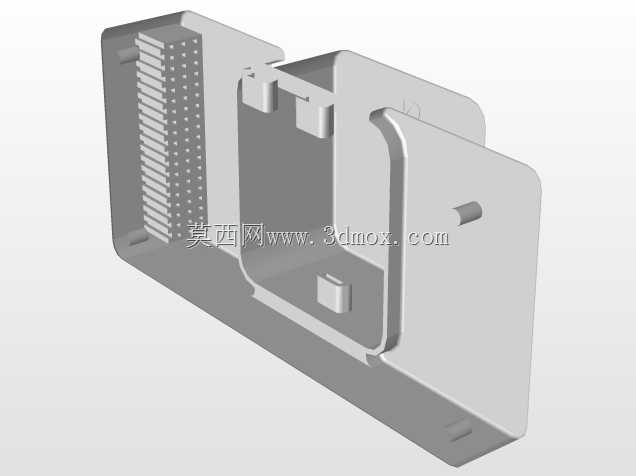

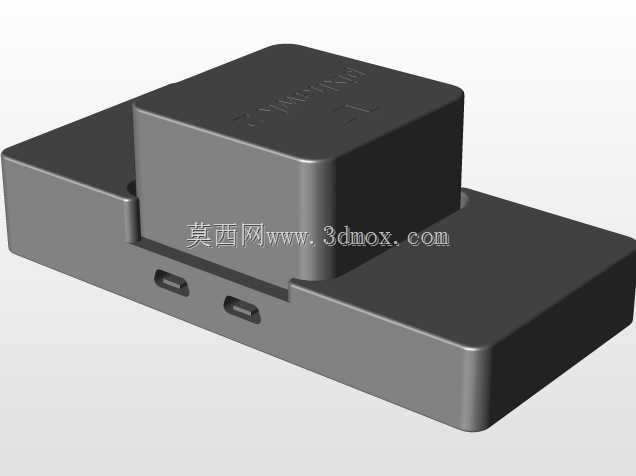

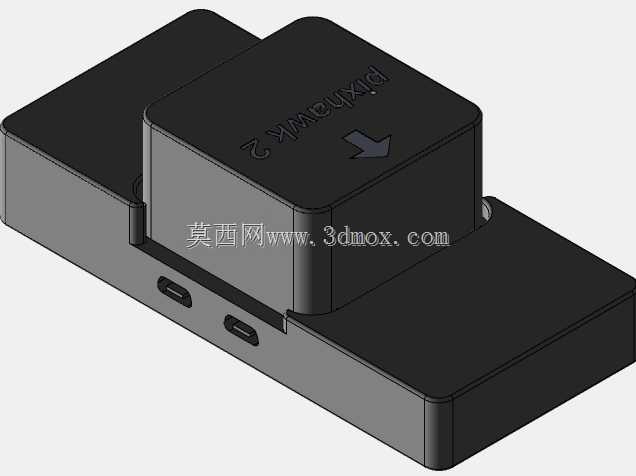

这套结构针对多旋翼、固定翼无人机的飞控安装场景做了适配设计，核心解决飞控模块在机架上的快速定位、减震安装与接口防护问题。日常作业里，飞控作为无人机的核心控制单元，安装精度直接影响姿态解算的准确性，若安装位存在旷量、减震匹配不当，很容易在飞行过程中出现姿态漂移、舵机响应滞后的问题，严重时甚至会触发飞行失控。设计时优先考虑了飞控本体与底座的嵌套配合精度，飞控模块的下沿与底座卡槽做了0.1mm的间隙配合，既可以保证插拔时的顺畅度，又能避免飞行振动带来的模块横向窜动。底座两侧预留的Type-C接口避让位，完全对齐飞控本体的调试接口与外接设备接口，不会出现插接线材时被底座结构遮挡的问题，外场调试时不用拆卸模块就能直接连接调参线，大幅缩减外场作业的准备时间。安装边界方面，底座整体采用扁平化设计，总高度控制在18mm以内，适配市面上绝大多数多旋翼机架的飞控安装仓尺寸，底座四角预留的M3安装孔位，孔距做了通用化设计，既可以配合减震球做悬浮式减震安装，也可以直接通过铜柱锁附在机架安装板上，适配不同载重级别的无人机安装需求。外形上做了圆角过渡处理，没有尖锐凸起，避免安装时划伤线材或者操作人员，模块顶面的方向标识做了下沉式刻蚀，不会因为长期摩擦出现标识磨损，安装时可以快速对齐机头方向，减少装反的概率。结构设计时还考虑了不同版本飞控的兼容性，底座的卡槽深度做了冗余设计，即使是加装了散热片的飞控版本也能顺利卡入，不需要额外打磨修改。接口位置的避让空间留足了线材弯折半径，避免线材长期处于弯折应力下出现断裂，提升整机布线的可靠性。
