标准圆柱式插芯门锁结构三维设计

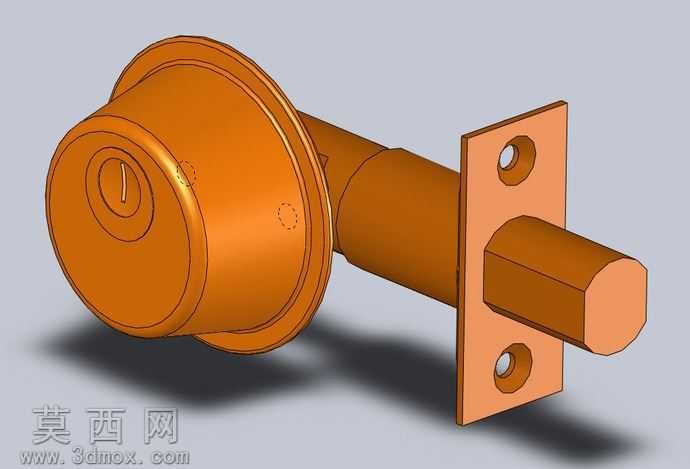

本模型为标准圆柱式插芯门锁的完整三维结构设计，建模过程严格遵循民用门锁的通用尺寸规范，以SolidWorks为核心建模工具，采用自底向上的装配建模思路完成全结构搭建。首先对锁芯主体进行参数化建模，通过旋转凸台命令生成外侧圆形锁座的基础轮廓，对锁芯钥匙孔位置采用拉伸切除命令完成槽位结构，同时在锁座边缘预留装饰圈与安装定位的沉台结构，保证外观曲面顺滑无棱角，还原真实门锁的圆润外观质感。锁身传动段采用多段同轴圆柱拉伸拼接，针对锁舌伸缩的传动腔预留内部装配空间，对锁舌导向结构做了等距偏移处理，保证锁舌伸缩行程符合日常使用的5-8mm通用标准。中部安装固定板采用钣金类建模思路，通过拉伸生成矩形板体后，对上下两个安装孔做沉头孔处理，适配常见的十字沉头安装螺丝，板体与锁身的连接位置做了加强筋过渡处理，避免实际使用中安装受力断裂的问题。锁舌部分采用方头圆柱的组合结构，端部做了圆角导角处理，模拟真实锁舌关门时的导向导入效果，锁舌与锁身的配合间隙控制在0.1mm，还原真实产品的装配公差要求。材质渲染阶段，整体锁体赋予暖橙色哑光金属漆材质，模拟工业级门锁的喷塑表面处理效果，对边缘棱角处添加轻微的磨损质感，提升模型的真实感，背景采用浅灰色素面背景搭配软阴影效果，通过环境光遮蔽效果凸显各部件的装配层次关系，清晰展示锁体从外侧锁座到内侧锁舌的完整装配逻辑。设计过程中充分考虑门锁的实际安装场景，锁身长度适配常规35-50mm厚度的室内门板，安装孔位间距符合民用门锁的通用安装标准，各活动部件的配合关系完全还原真实锁具的传动逻辑，可用于五金产品结构展示、家装方案效果演示、锁具原理教学等场景，模型各零件均保留完整建模历史，可根据实际需求修改尺寸参数适配不同规格的门板安装要求。
