阶梯式凸台定位基座结构设计

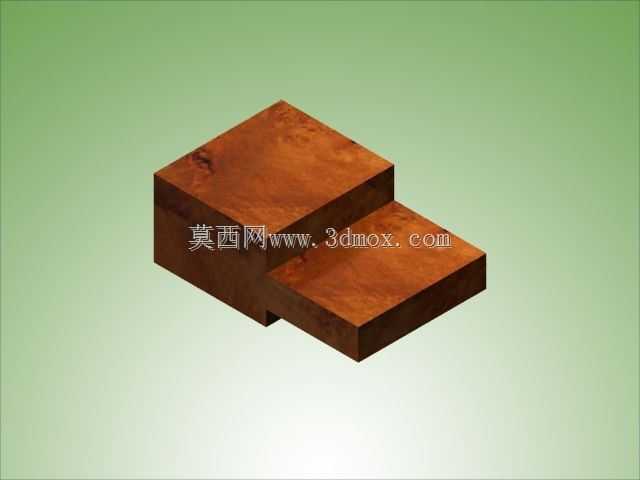

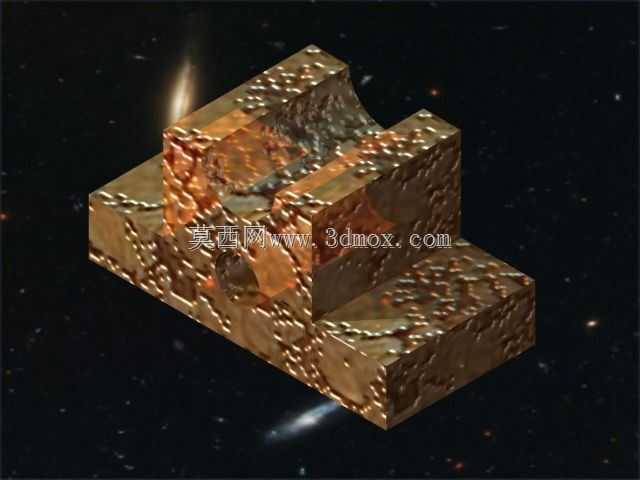

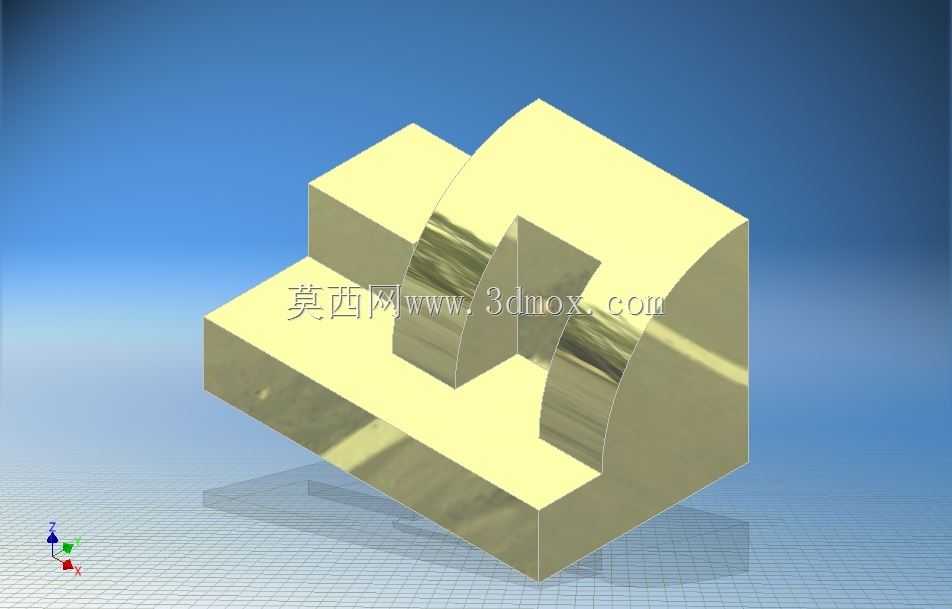

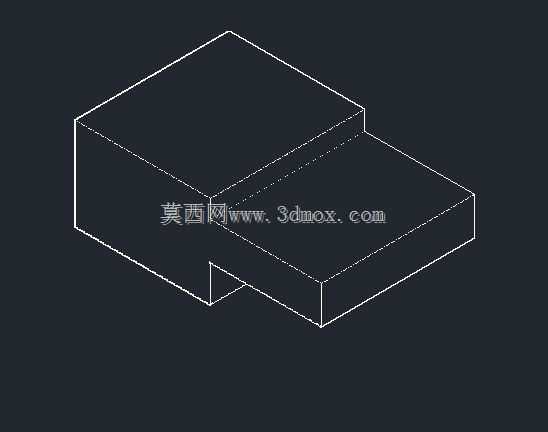

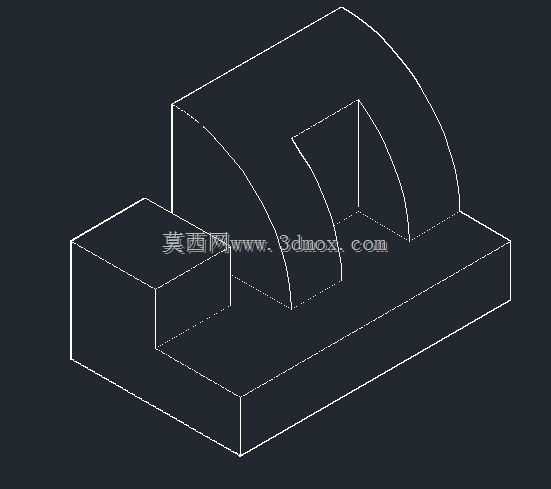

这类阶梯凸台结构的基座，在工装夹具、非标自动化线体以及小型设备的安装定位环节应用十分广泛，很多时候作为承载定位的基础构件，直接决定了上部装配组件的位置精度。从结构本身来看，整体采用一体式实心块体设计，没有多余的镂空或减重结构，目的是保证足够的刚性，避免在长期承载或者频繁受侧向力的工况下出现形变，影响上部安装件的位置公差。

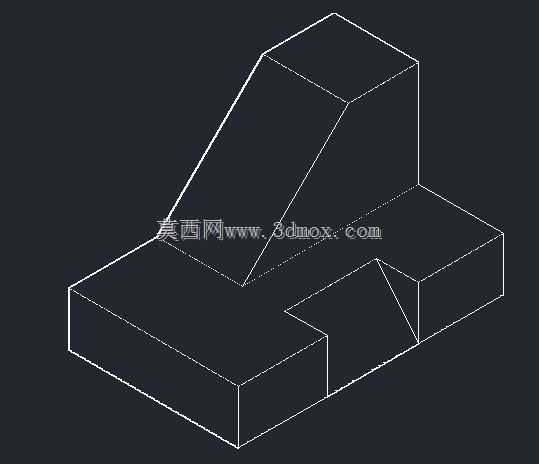

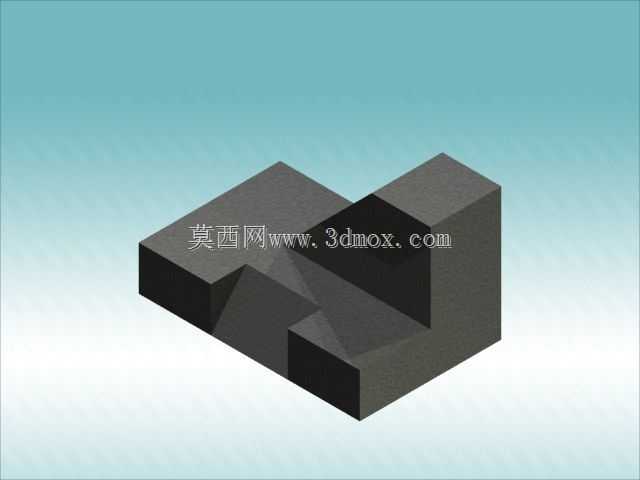

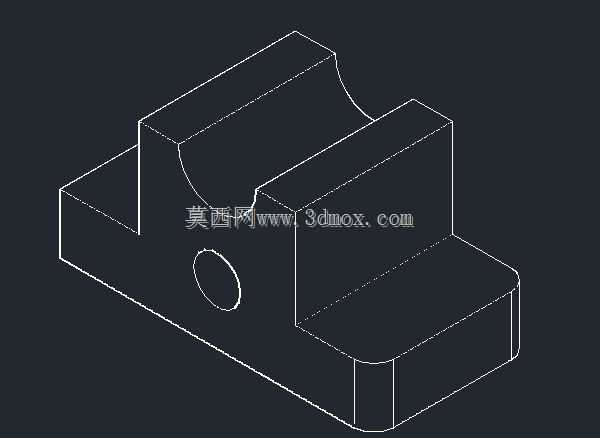

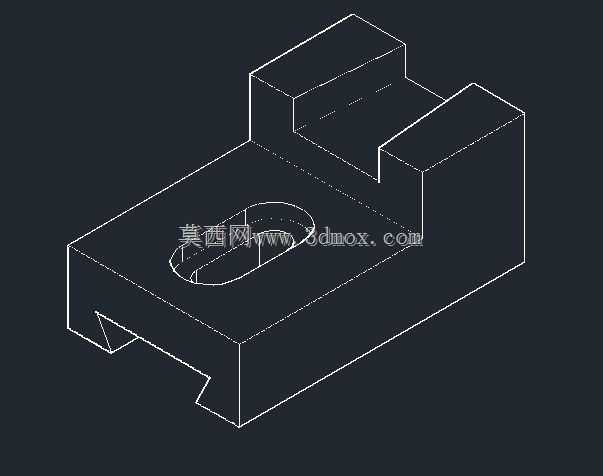

设计这类构件的时候，首先要确认的是安装边界尺寸，下部的大尺寸凸台是整个基座的安装基准面，通常会在这个平面上加工沉头孔或者螺纹孔，用来将基座固定在设备台面或者工装底板上，设计时需要预留足够的螺栓安装空间，避免螺栓头与上部结构产生干涉。上部的小尺寸凸台是定位配合面，通常用来和上部构件的凹槽做间隙配合或者过渡配合，配合面的垂直度、平面度公差需要根据实际使用场景调整，如果是用于精密定位的场景，两个阶梯面的垂直公差通常要控制在0.02mm以内，平面度不超过0.01mm，避免装配后出现倾斜。

在实际使用场景中，这类构件常被用作传感器安装基座、小型气缸的定位支撑、工装夹具的定位挡块，也可以作为小型模组的安装转接块。不同于拼接式的支撑结构，一体式的阶梯凸台没有装配累积误差，长期使用不会出现连接松动的问题，维护成本极低。设计时需要注意两个阶梯的过渡位置，通常会在内角处加工微小的退刀槽或者工艺倒角，一方面是加工时方便铣刀退刀，另一方面可以避免上部构件装配时，因为零件内角的毛刺导致配合不到位的问题。

外形尺寸的确定需要结合实际安装空间，下部基座的长宽尺寸通常要比上部凸台单边大出至少15mm，一方面是给下部的安装螺栓留出操作空间，另一方面可以增大基座和安装面的接触面积，提升整体稳定性。上部凸台的高度需要根据上部构件的配合深度确定，通常要比配合凹槽的深度小0.1-0.2mm，避免装配时出现顶死的情况，同时保证配合面的有效接触长度足够，不会因为接触长度过短导致定位不稳。如果是用于有振动的工况，还可以在基座的安装面加工浅槽，用来嵌入减震垫，进一步提升安装稳定性，避免长期振动导致螺栓松动。这类结构看似简单，但是在实际工程应用中是非常基础且高频使用的构件，尺寸公差和结构细节的设计，直接影响整套设备的装配精度和运行稳定性。
