细长型金属圆杆类工业杆件结构

这类细长金属圆杆在轻工、电子、小型自动化装配线里的应用场景非常多，很多人做设计时容易忽略这类杆件的安装边界，最后现场装配才发现干涉问题。从实际使用场景来看，这类杆件常作为导向支撑件、轻载传动杆或者物料推送杆件使用，比如小型电子元件分选设备里的导料杆、点胶设备的笔式安装杆、小型输送线的侧挡定位杆，都能见到这类结构的身影。

设计这类杆件的时候，首先要考虑的是长径比带来的挠度问题，很多新手建模时只画外形，不考虑实际受力后的形变，最后做出来的杆件在高速往复运动时会出现抖动，直接影响末端执行件的定位精度。建模时要先明确安装边界：杆件两端的固定方式如果是悬臂安装，要在固定端做加粗的定位轴颈，配合紧定螺钉或者顶丝实现周向固定，避免杆件转动；如果是两端支撑的安装形式，要预留轴用挡圈的安装槽位，槽的宽度和深度要符合对应挡圈的标准尺寸，不能随意绘制。

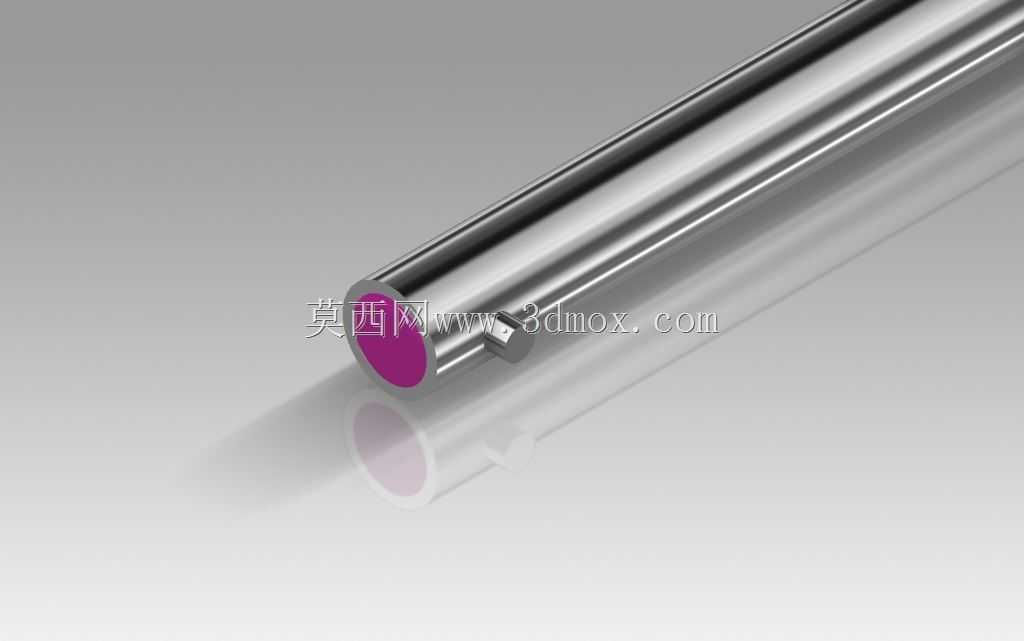

从功能特性来说，这类杆件的外圆表面粗糙度要求较高，一般需要做精磨处理，避免和配套的直线轴承、导套配合时出现卡滞，所以建模时外圆面的圆柱度公差要在合理范围内，不能出现锥度或者椭圆度偏差。杆件末端的彩色标识段，是现场装配时的对位标记，方便运维人员快速确认杆件的安装深度，不用反复测量尺寸，这也是很多现场经验反馈后加的细节设计，很多纯做建模的工程师不会考虑到这点，导致现场装配效率低。

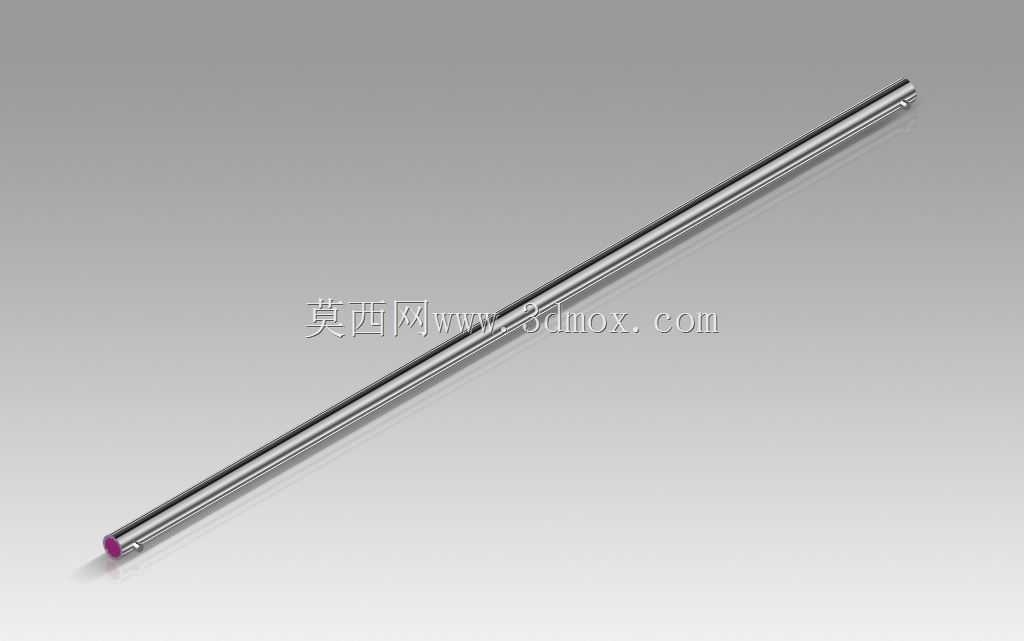

外形尺寸方面，这类杆件的直径一般在3-10mm区间，长度根据实际工位需求从100mm到500mm不等，建模时要注意安装端的配合公差，和安装孔的配合一般选H7/h6的间隙配合，既保证安装顺畅，又不会出现过大的晃动量。另外要注意杆件的端部倒角，不管是安装端还是自由端，都要做C0.5到C1的倒角，去除毛刺，避免安装时刮伤配套的导套内壁，也防止操作人员被锐边划伤。

做这类结构的三维建模时，不要只做光杆的外形，要把实际安装需要的细节特征都做出来，比如固定端的扁位、顶丝孔、挡圈槽，还有末端的标识段，这些细节才是能直接用于生产加工的模型，而不是只能看效果的外观模型。很多人觉得这类简单杆件不用仔细建模，实际上生产线里80%的小故障，都来自这类看似简单的标准件、常用件的尺寸偏差，把这些小零件的设计细节做扎实，才能减少后续设备调试的工作量。
