20吨级双梁桥式起重主机金属结构

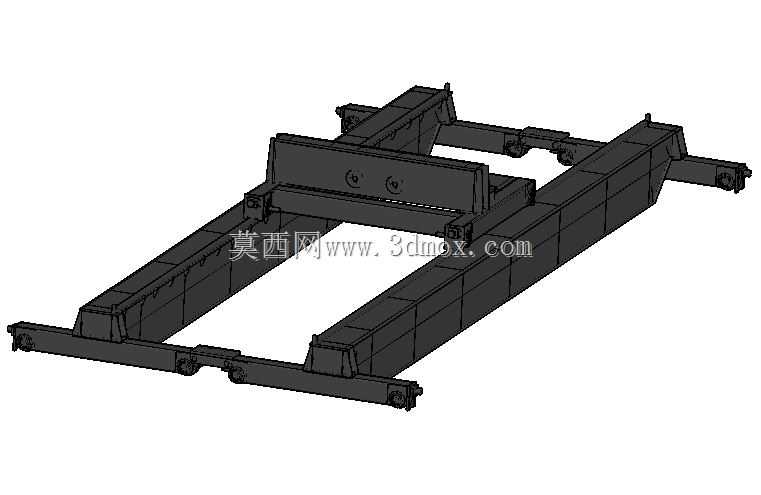

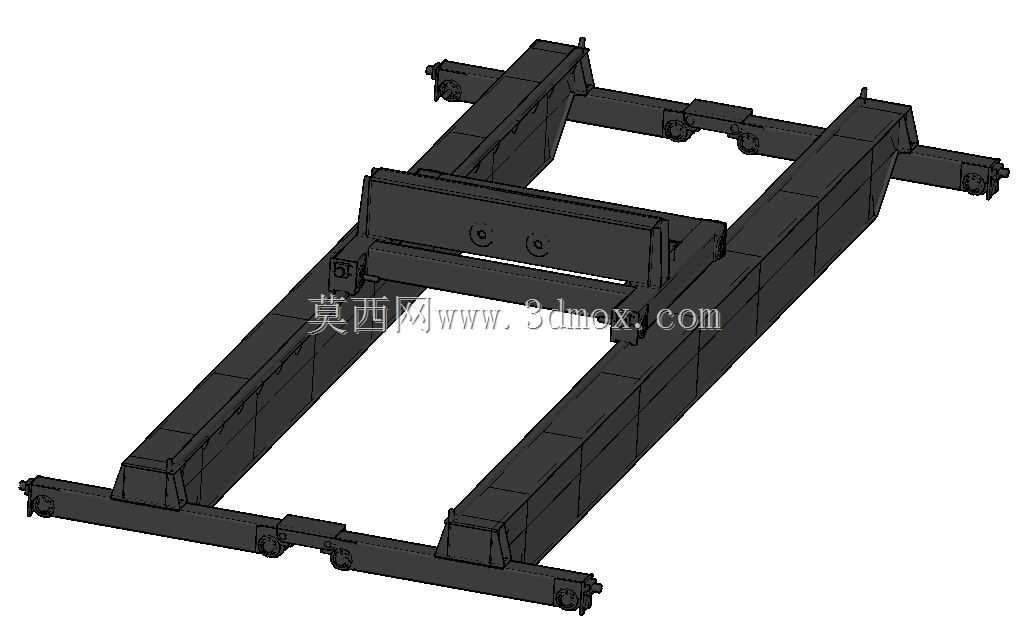

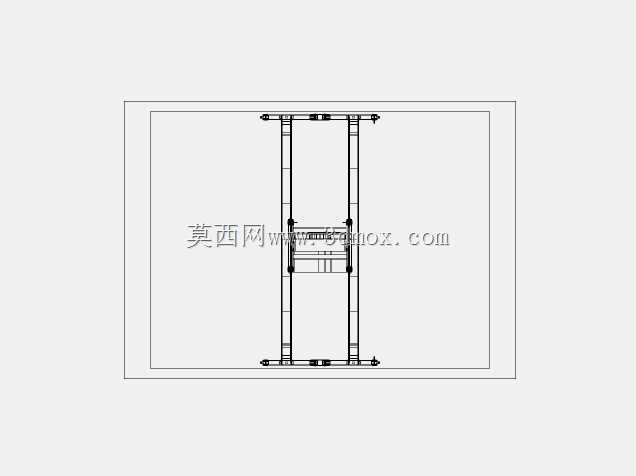

这套双梁桥式起重机的主体金属结构，主要面向常规工业厂房内的固定跨间物料转运场景，适配机械加工车间、仓储库区、冶金辅助工段这类需要频繁完成重型工件、成批物料垂直提升与水平输送的作业环境，作为车间内固定跨距的核心起重承载构件，承担起吊载荷的全部传递路径，从吊具载荷向上传递至起重小车，再通过主梁传导至端梁行走机构，最终将载荷分散传递给厂房两侧的承重牛腿与轨道基础。设计阶段首先锚定20吨额定起重量的载荷边界，匹配10.5米的标准厂房跨距，起升高度适配常规层高的多层货架、大型机床的工件吊装需求，工作级别设定为A5，能够满足中等作业频率的生产场景，既不会因过高的工作级别造成结构冗余浪费材料，也能避免级别不足导致长期使用下的结构疲劳问题。结构设计上采用箱型主梁的形式，主梁腹板与翼缘板的焊缝布局充分考虑动载下的应力分布，在小车行走轮压的作用区域做了局部加劲处理，避免局部失稳；端梁部分与主梁采用高强度螺栓连接的形式，兼顾运输拆分便利性与现场安装的拼接精度，端梁两端的行走轮组安装位预留了调整间隙，方便现场安装时校准轮距与轨道的平行度，防止运行过程中出现啃轨问题。主梁上盖板预留了小车运行轨道的安装基准面，加工时严格控制平面度公差，保证小车行走过程的平稳性，减少运行冲击；端梁下部的走台支架、缓冲器安装座均与主体结构一体化焊接，减少现场二次焊接的工作量。安装边界方面，整体结构的宽度适配常规厂房的柱距预留空间，端梁端部与厂房立柱之间预留足够的安全间隙，避免运行过程中发生碰撞，主梁的上拱度按照标准要求预设，抵消额定载荷下的主梁下挠变形，保证小车运行时不会出现爬坡、溜车的问题。整个金属结构的受力路径清晰，从局部轮压到整体承载的过渡均做了应力平滑处理，没有出现明显的应力集中区域，各连接节点的强度均按照1.5倍额定动载系数做校核，能够覆盖日常作业中的冲击载荷影响，对于需要做同吨位起重机结构设计、厂房起重设备选型校核的从业者来说，这套结构的尺寸参数、构件布局都具备实际参考价值，可直接用于同参数设备的结构方案比对，也能作为建模过程中的结构参照，理清箱型梁起重设备的构件组成与装配关系。
