带恒温控制与阳极的法兰式电加热元件

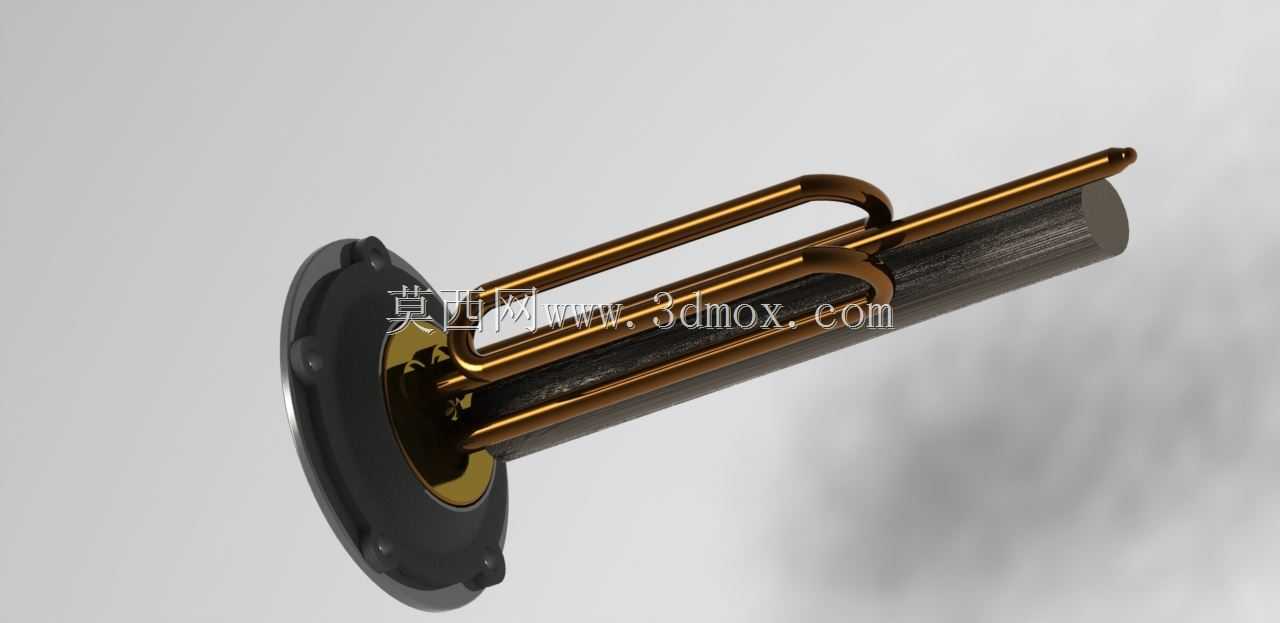

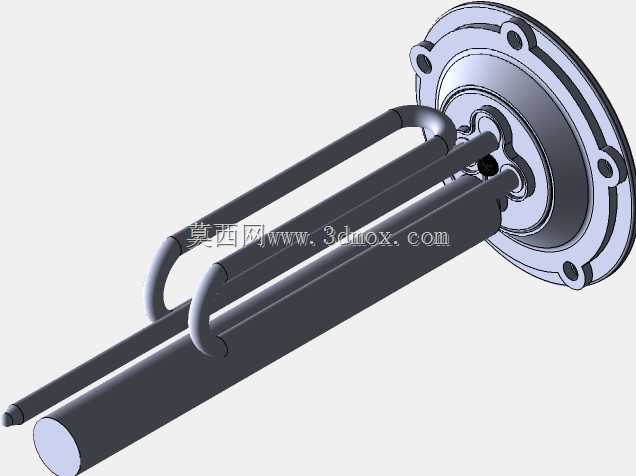

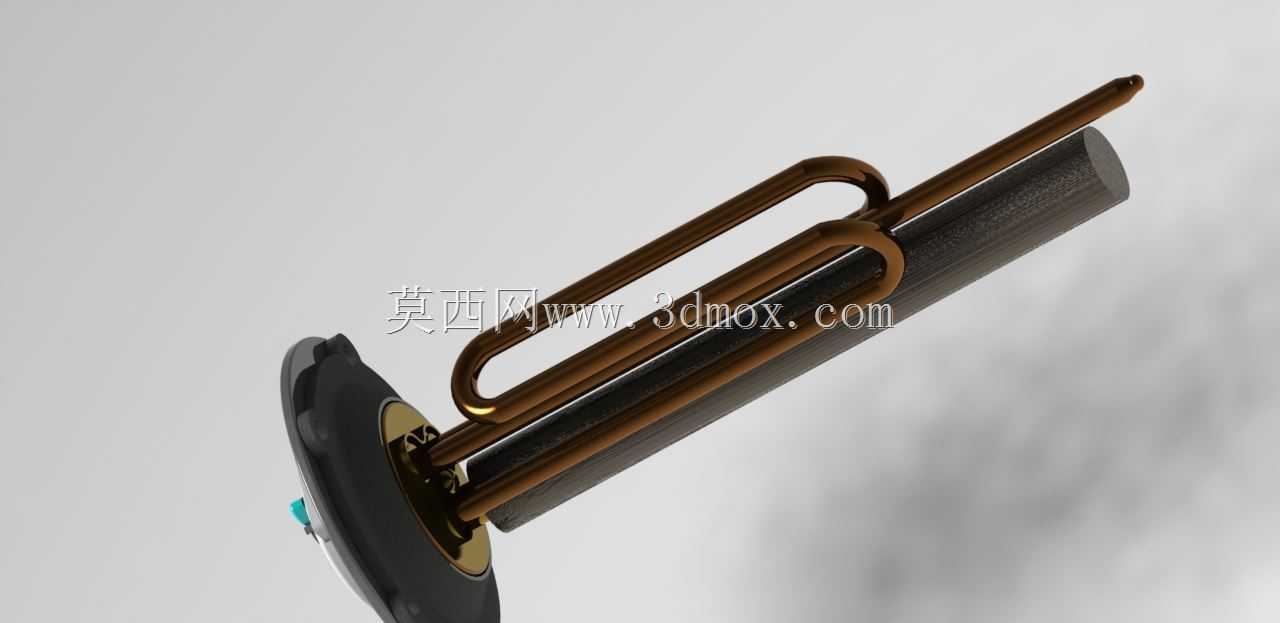

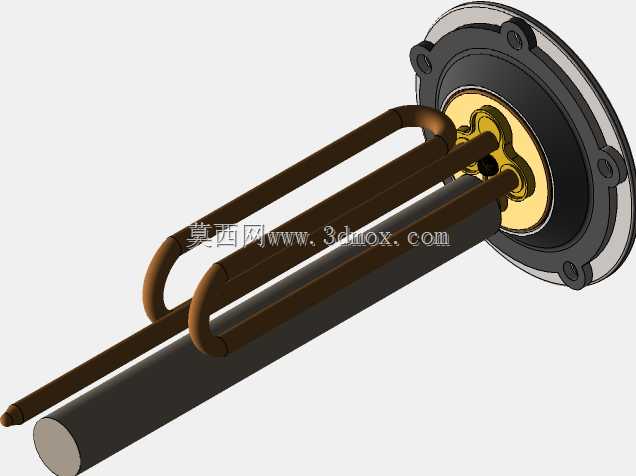

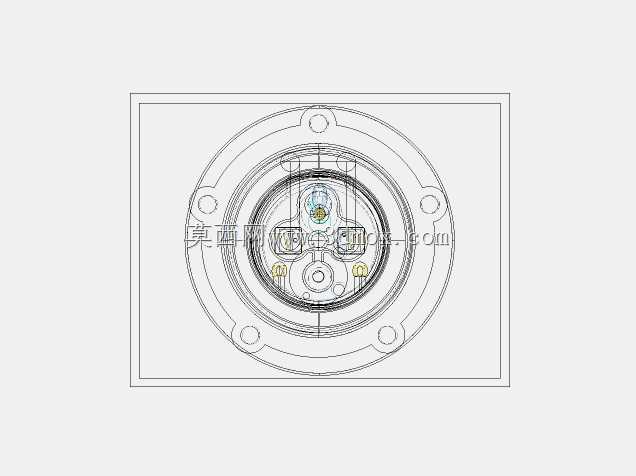

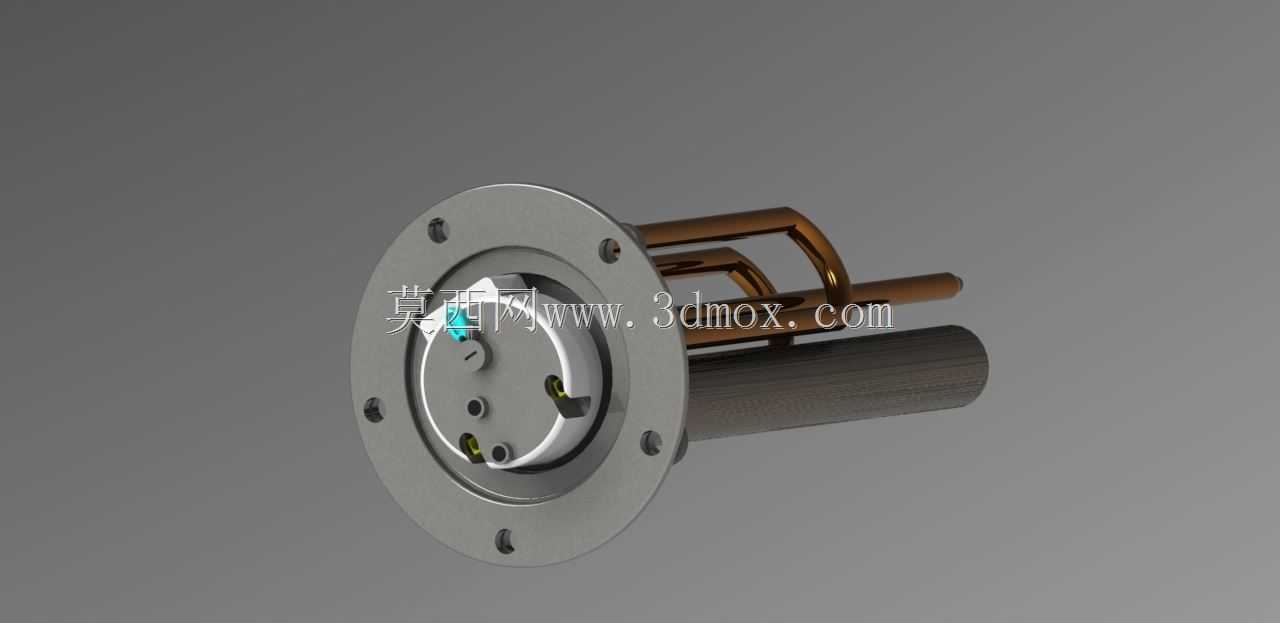

这类带恒温器与阳极的法兰式加热元件，多应用在承压储水类设备的腔体内部，常见于商用热水机组、小型承压水箱、工业清洗槽的液温维持场景，核心作用是将电能转化为热能直接传递给腔体内部的液态介质，同时通过自带的温控组件实现介质温度的区间控制，搭配的阳极棒则用于缓解腔体金属内壁的电化学腐蚀，延长整套储液设备的使用寿命。从结构设计逻辑来看，加热管采用多弯U型排布的浸入式结构，这种排布方式能在有限的法兰安装面范围内，尽可能扩大加热管与介质的接触面积，提升热交换效率，同时避免加热管表面功率密度过高导致的局部结垢、干烧损坏问题。法兰盘作为核心安装基准，加工时会预留密封槽位，安装时配合耐温密封垫与腔体预设的法兰口通过螺栓紧固，能满足一定压力等级下的密封要求，杜绝介质渗漏风险。集成在法兰端盖侧的恒温器属于机械式温度控制组件，感温端直接贴近加热管出液侧的介质区域，当介质温度达到设定阈值时直接切断加热回路，温度回落至下限值时自动接通，不需要额外外接控制回路即可实现基础的恒温控制，简化了设备端的接线设计。搭配的阳极棒采用牺牲阳极的防腐原理，材质通常为镁基合金，安装时直接固定在法兰盘上随加热组件一同浸入介质中，在电解质环境下优先释放电子被腐蚀，从而保护腔体金属内壁不被电化学侵蚀，日常维护时可随加热元件一同拆检更换，不需要额外在腔体上开设独立安装孔。设计这类结构时需要重点确认安装边界：法兰盘的外径、螺栓孔分布圆直径直接决定了能否适配现有设备的安装口，加热管的弯折长度需要匹配腔体的内部深度，避免管体触碰腔体底部或内部其他结构件；恒温器的感温位置需要避开加热管的直接热辐射区域，防止温度检测失真导致的控温偏差；阳极棒的安装位置需要与加热管保持足够安全间距，避免长期使用过程中阳极腐蚀产物堆积在加热管表面影响散热。实际选型应用中，这类集成式加热元件不需要额外在腔体上开设多个独立安装孔，一次安装即可完成加热、控温、防腐三个功能组件的部署，能大幅简化储液类加热设备的结构设计，减少密封点位，降低后期运维的拆检工作量。
