千升级聚酯化工存储容器结构设计

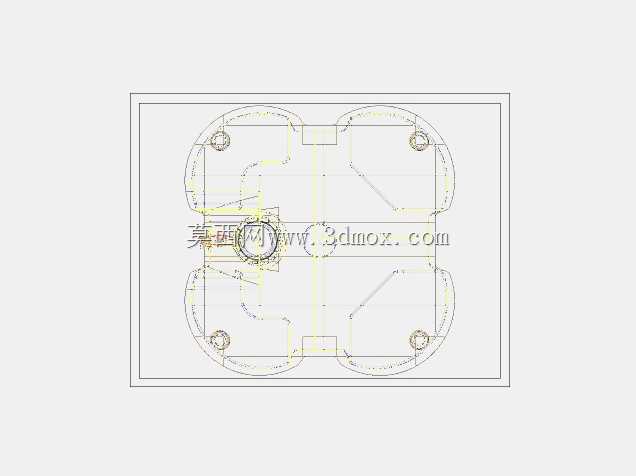

在聚酯合成、精细化工中间体调配的生产场景中，这类千升级腔体是承接物料暂存、常压反应缓冲的核心承载部件，区别于高压反应设备的厚重承压结构，它的设计核心围绕聚酯类物料的抗粘附、耐腐蚀需求展开，日常生产中多用于存储酯化反应后的预聚体物料，也可作为助剂调配的混合腔体适配连续化生产线的物料中转需求。从结构设计逻辑来看，整个腔体采用对称式分腔布局，四个角位预留的安装孔位直接匹配车间标准型钢支架的安装跨距，安装时无需额外加工过渡连接板，可直接通过螺栓锁紧在生产平台的预设基座上，腔体的外轮廓做了圆弧过渡处理，既避免了直角位置的物料残留挂壁问题，也能减少清洗过程中冲洗液的流动死角，降低日常运维的清洁工作量。腔体的密封结合面采用整体铣削加工的平面结构，配合耐溶剂的密封垫片可实现长期无渗漏密封，分腔之间的隔断结构做了等强度设计，在保证两侧腔体独立存储不同配比物料的前提下，尽可能缩减隔断壁厚来提升有效容积利用率，腔体顶部预留的接口位置可根据实际工艺需求加装搅拌组件、温度检测探头或者进料管路，不需要对主体结构做二次焊接改造，能适配不同工艺路线的柔性生产需求。从安装边界来看，整个腔体的外轮廓尺寸适配常规车间的通道运输宽度，吊装时可直接通过角位的吊装孔位完成转运，不需要额外制作吊具，腔体底部的支撑面做了平面度公差控制，安装后可保证整体水平度偏差在工艺允许范围内，避免出现物料静置分层时的液面倾斜问题。针对聚酯物料粘度较高的特性，腔体内壁的粗糙度设计要求控制在较低区间，减少物料流动时的阻力，出料口位置设置在腔体最低位，可保证排料时无残液积存，避免不同批次物料交叉污染。这类结构的三维建模过程中，需要重点关注安装孔位的位置度公差、密封面的平面度要求以及各腔体的容积偏差，建模时提前预留密封件的安装槽位，避免后期生产加工时出现尺寸干涉，同时对称式的结构设计也可降低模具开发成本，适合批量加工制作，在中小型化工生产车间、树脂合成生产线中都有广泛的适配场景。
