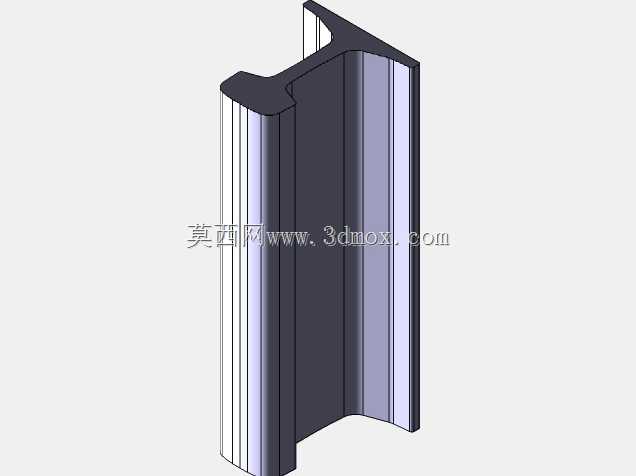

UIC54型钢轨三维结构建模设计

在铁路线路的铺设与运维场景中，钢轨是直接承受列车轮对载荷、引导车辆行驶方向的核心承载部件，UIC54型钢轨作为符合国际铁路联盟标准的常用轨型，广泛应用于干线铁路、厂矿专用线以及城市轨道交通的正线区段，其结构设计直接关系到线路的承载能力、行车稳定性与长期服役寿命。从实际使用需求出发，该轨型的截面设计经过多轮力学迭代，轨头部分采用适配轮对踏面的圆弧轮廓，能够均匀分散轮轨接触应力，减少长期碾压下的接触疲劳损伤，避免出现轨头剥离、压溃等常见失效问题；轨腰部分采用渐变厚度的工字形过渡结构，既能够传递来自轨头的垂向载荷至轨枕，又可承受列车运行过程中产生的横向冲击力与纵向制动力，同时兼顾结构减重与刚度匹配，避免截面突变带来的应力集中问题；轨底部分设计为宽幅平底结构，能够增大与轨下垫板、轨枕的接触面积，将上部载荷均匀扩散到下部基础，同时为扣件系统提供足够的安装贴合面，保证钢轨固定后的横向与纵向稳定性。建模过程中严格遵循对应轨型的截面尺寸规范，对轨头下颚过渡圆弧、轨腰与轨头轨底的连接圆角、轨底边缘倒角等细节均做精准还原，这些细节直接影响后续扣件装配、轮轨接触仿真、轨道结构有限元分析的结果准确性，若忽略过渡圆角的曲率参数，仿真计算时会在连接位置出现不符合实际的应力集中极值，误导结构强度判断。从安装边界来看，该轨型的截面高度、轨底宽度、轨头宽度参数均匹配通用的弹条扣件系统规格，建模时预留了扣件安装的配合面公差参考，轨端的连接位置可适配标准鱼尾板的安装孔位排布，能够直接用于轨道排架的装配模拟、线路铺设的施工模拟以及轨道病害的仿真分析场景。在站场线路设计、专用线改扩建、轨道设备研发等工作中，精准的钢轨三维模型可直接用于轮轨关系验证、扣件匹配检查、限界校核等环节，无需设计人员重复绘制轨型截面，大幅提升结构设计与方案验证的效率，同时模型的截面参数可直接导出用于有限元分析的网格划分，保证力学仿真的模型基础与实际产品一致，减少因模型简化带来的计算偏差。
