便携折叠式户外炭烤炉结构设计

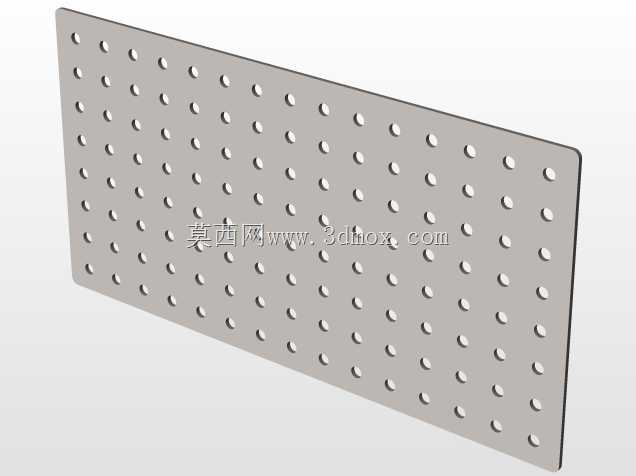

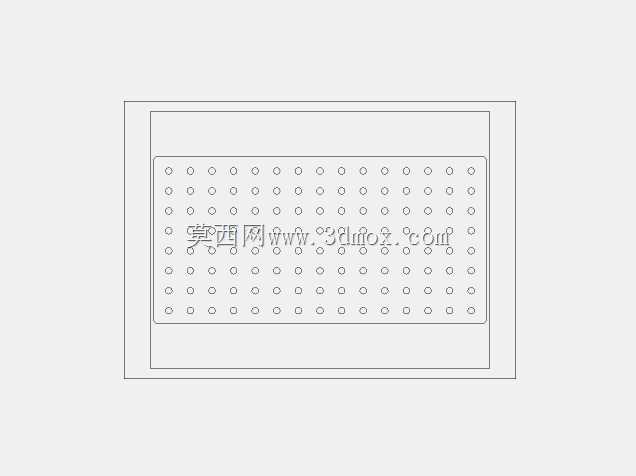

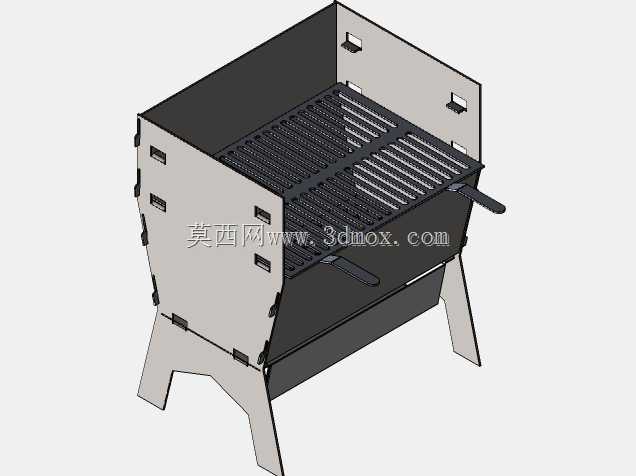

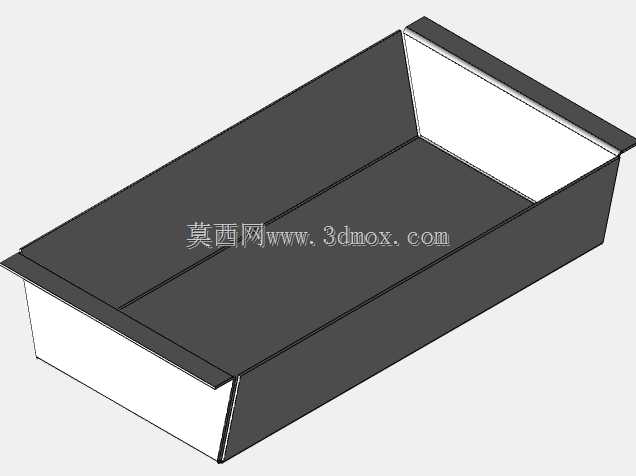

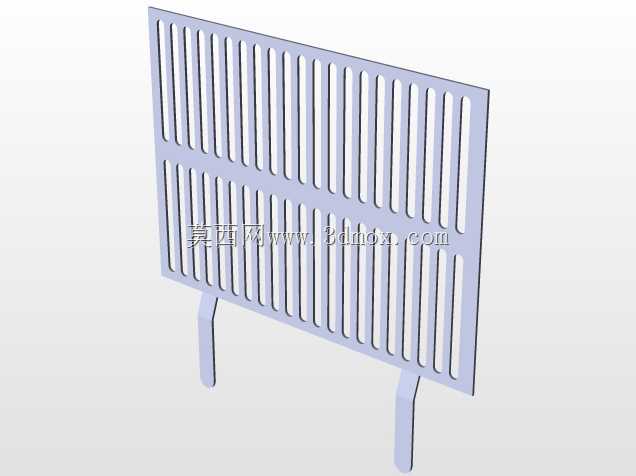

这款炭烤炉的结构设计完全围绕户外露营、庭院聚餐这类高频使用场景展开，整体采用全钣金拼接结构，没有额外的焊接工序，所有部件依靠板材折弯形成的卡扣结构完成装配，用户无需额外工具就能完成快速组装与收纳，收纳状态下所有板件可叠放为平整片状，大幅降低运输与存放的空间占用。从功能布局来看，炉体内部预留了足够的炭仓空间，炭仓与烤网之间设置了合理的高度差，既可以避免炭火直接接触食材导致烤焦，也能保证热量均匀辐射到烤网区域；烤网采用分区栅格设计，不同疏密的栅格区域可以适配不同尺寸的食材，避免小块食材掉落进炭仓，侧边伸出的抽拉把手可以在不触碰高温炉体的情况下调整烤网位置，适配不同的烤制温度需求。炉体两侧的板材上预留了多组通风孔，通风孔的位置经过排布，能够在炉内形成自然的空气对流，为炭火燃烧提供充足氧气，同时避免烟气从烤炉正面溢出影响使用者；底部的支撑腿采用一体折弯的异形结构，展开后支撑腿向外倾斜形成稳定的三角支撑结构，即使在不太平整的户外地面上，也能保证炉体放置平稳，不会出现侧翻风险，支撑腿与炉体的连接同样采用卡扣式设计，不需要额外的紧固件。从安装边界来看，展开状态下炉体的占地面积不足0.2平方米，常规的露营折叠桌、户外石面台面都可以放置，不需要额外的专用支架；所有钣金件的边缘都做了折边钝化处理，没有裸露的锐边，组装过程中不会划伤使用者，板件之间的配合间隙控制在0.5毫米以内，组装后整体结构没有明显晃量，长期高温使用下也不会因为板材热胀冷缩出现卡扣松脱的问题。炭仓底部预留了落灰间隙，燃烧后的炭灰可以直接落入下方的接灰槽，使用后只需要抽出接灰槽就能完成清理，不需要翻转整个炉体，清理过程更加便捷。整体结构没有易损的小零件，所有部件都为一体化钣金成型，抗磕碰能力强，适合户外复杂的使用环境，即使出现局部变形，也可以通过手动校正恢复结构功能，使用寿命远高于常规的薄壁铁丝烤炉。
