带式自清洁磁铁输送除铁设备结构

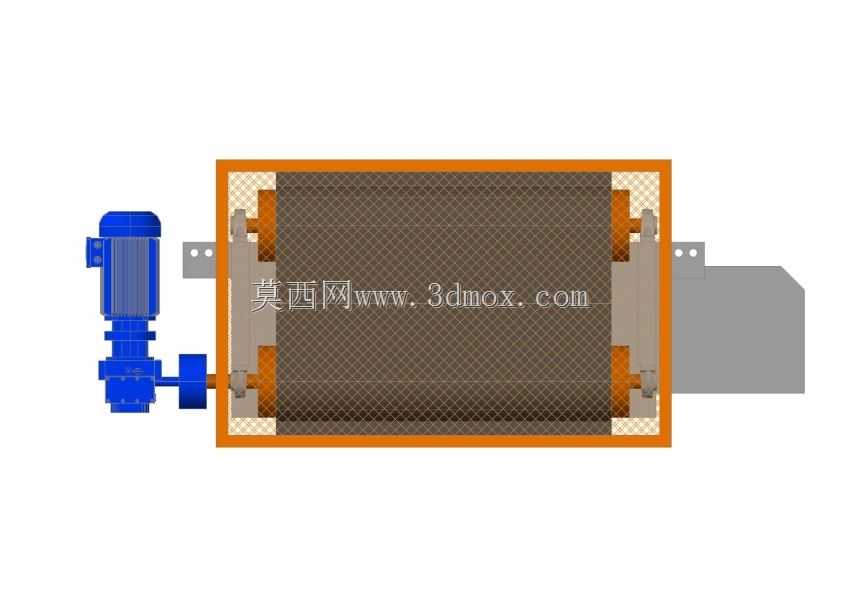

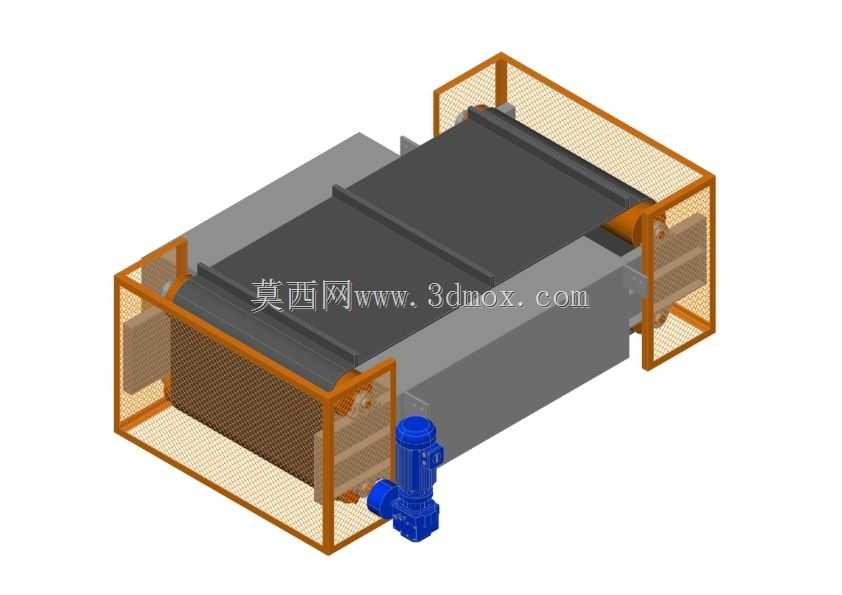

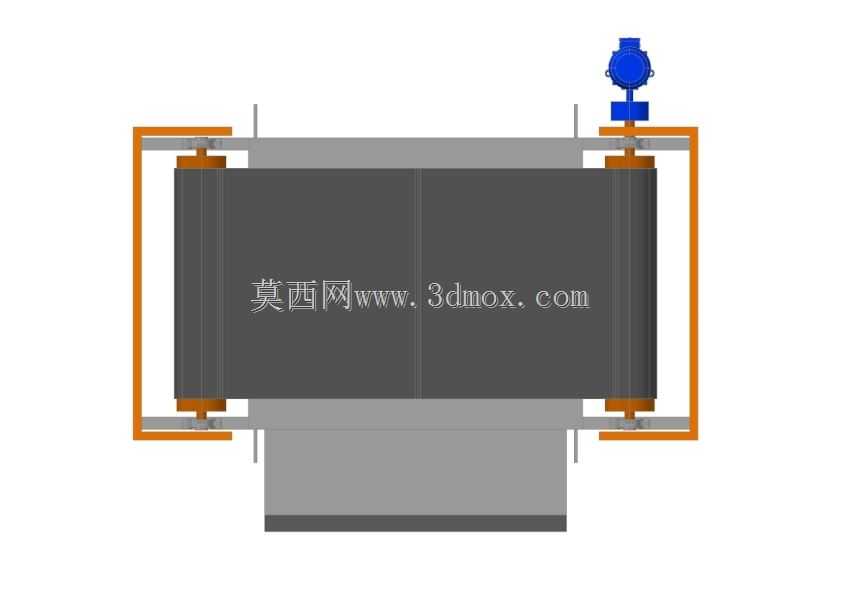

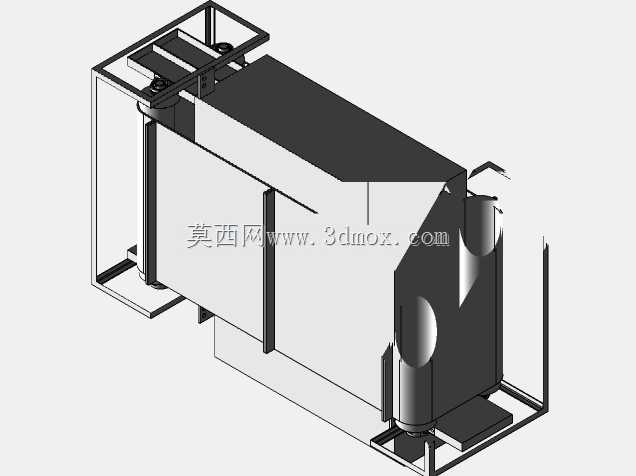

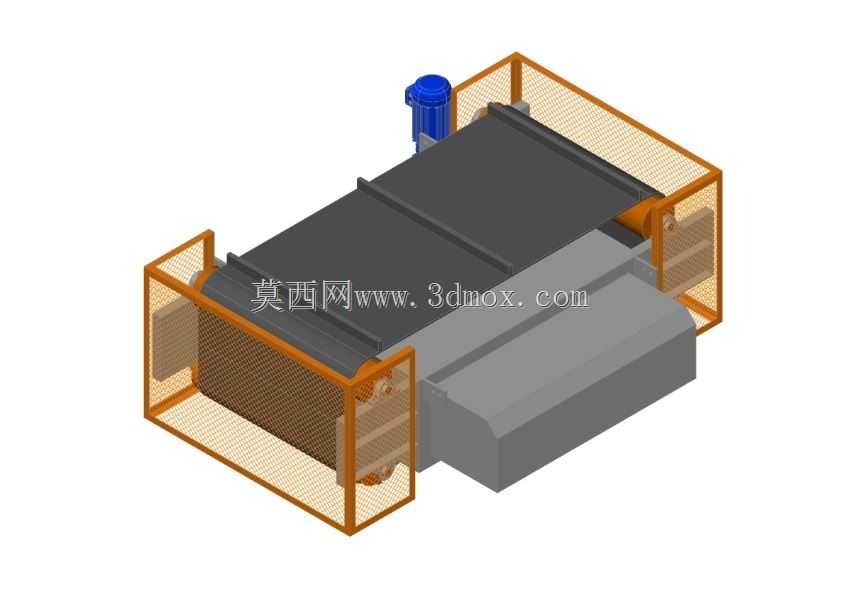

这款带式磁铁输送设备主要应用于矿山、煤炭、建材、化工等散料输送工况的除铁作业环节，在物料转运的输送路径上完成铁磁性杂物的自动分离，避免后续破碎、研磨等工序的设备被硬质铁件损伤，同时提升最终产出物料的纯净度。设备整体采用框架式承载结构，外围设置网状防护围罩，既可以避免运行过程中人员误触转动部件引发安全风险，也不会遮挡设备运行状态的日常巡检视线，驱动单元采用侧装式布置，安装在设备出料端的侧下方位置，不会占用输送线上下方的物料通行空间，适配现有输送栈桥的改造加装场景，不需要对原有输送机架做大规模的结构改动。设备核心的磁系采用机械式固定排布，磁场作用深度覆盖输送皮带上方的物料层厚度范围，能够有效穿透散料层捕捉混杂在物料中的螺栓、铁块、钻具残件等铁磁性杂物，当吸附的铁件随皮带运转到无磁区位置时，会自动脱离皮带表面落入预设的集铁斗内，全程不需要人工停机清理，配合35kW的驱动功率配置，能够适配大流量、高带速的连续输送作业需求，即便是湿度较高、粒度偏细的粘湿性物料，也能通过皮带的持续运转避免铁屑粘连在磁系表面影响除铁效率。设计过程中优先考虑了安装边界的适配性，设备的进料端与出料端的接口尺寸匹配常规带式输送机的溜槽开口规格，底部支撑脚的安装孔位预留了足够的调节余量，能够根据现场安装平面的高差做微调，保证皮带运行的水平度，避免皮带跑偏的问题。设备的皮带采用耐磨橡胶材质，表面做了防滑处理，承载段设置了密集的托辊组支撑，避免重载物料压陷皮带影响运行平稳性，张紧装置采用螺旋式可调结构，布置在设备尾端位置，日常维护时只需要在侧面操作即可完成皮带张紧度的调节，不需要拆解外围防护结构。磁系的排布经过磁场仿真优化，在物料输送的有效作用区间内磁场强度保持均匀分布，不会出现局部磁场弱区导致漏捡铁件的问题，同时磁系采用全密封结构封装，避免现场粉尘、水汽侵入磁体内部造成磁性能衰减，延长设备的连续无故障运行周期。
