亚克力板材热压折弯加工专用设备结构

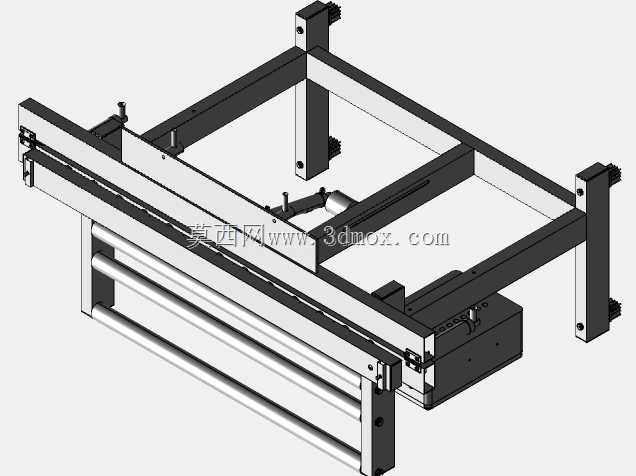

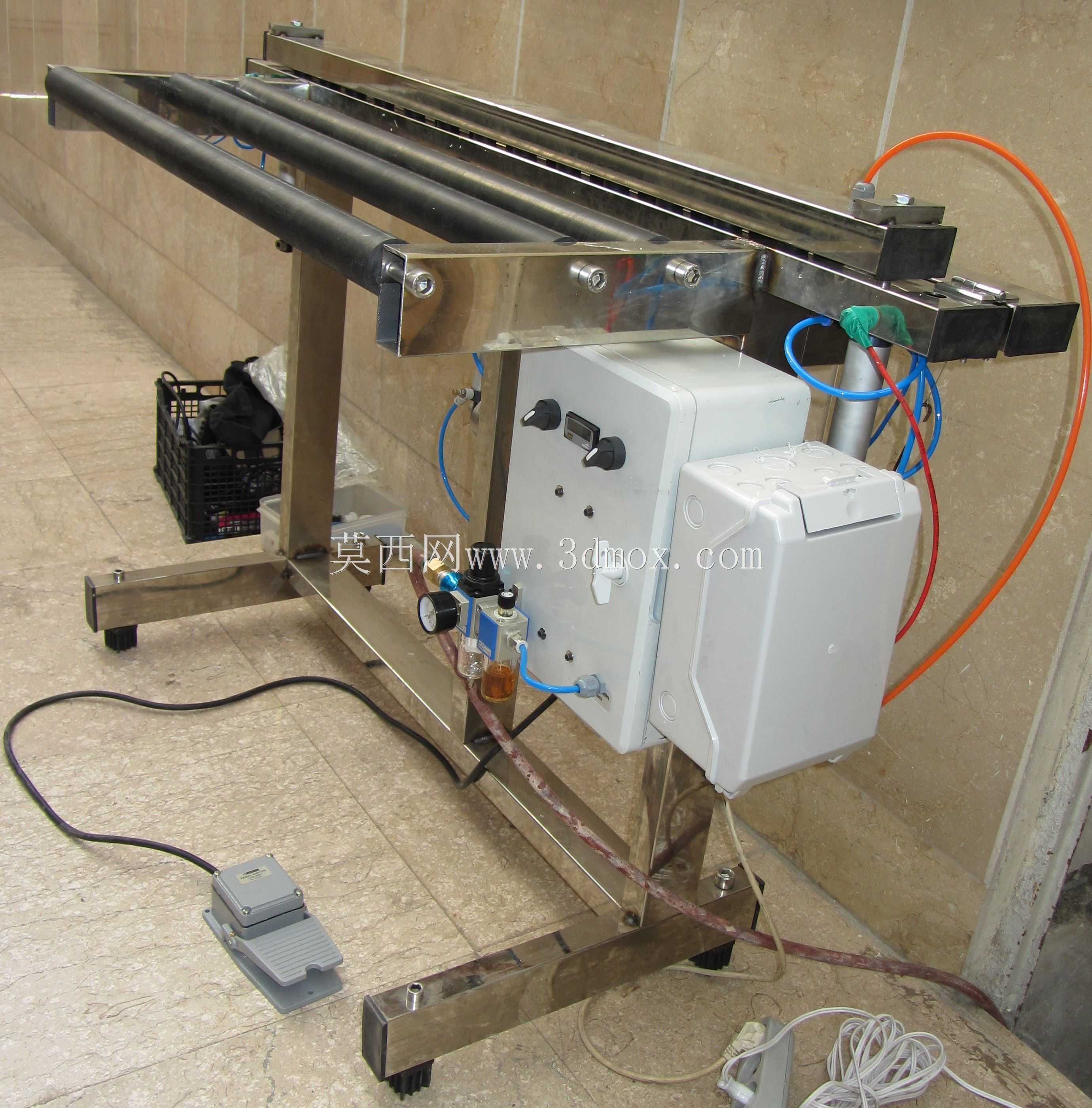

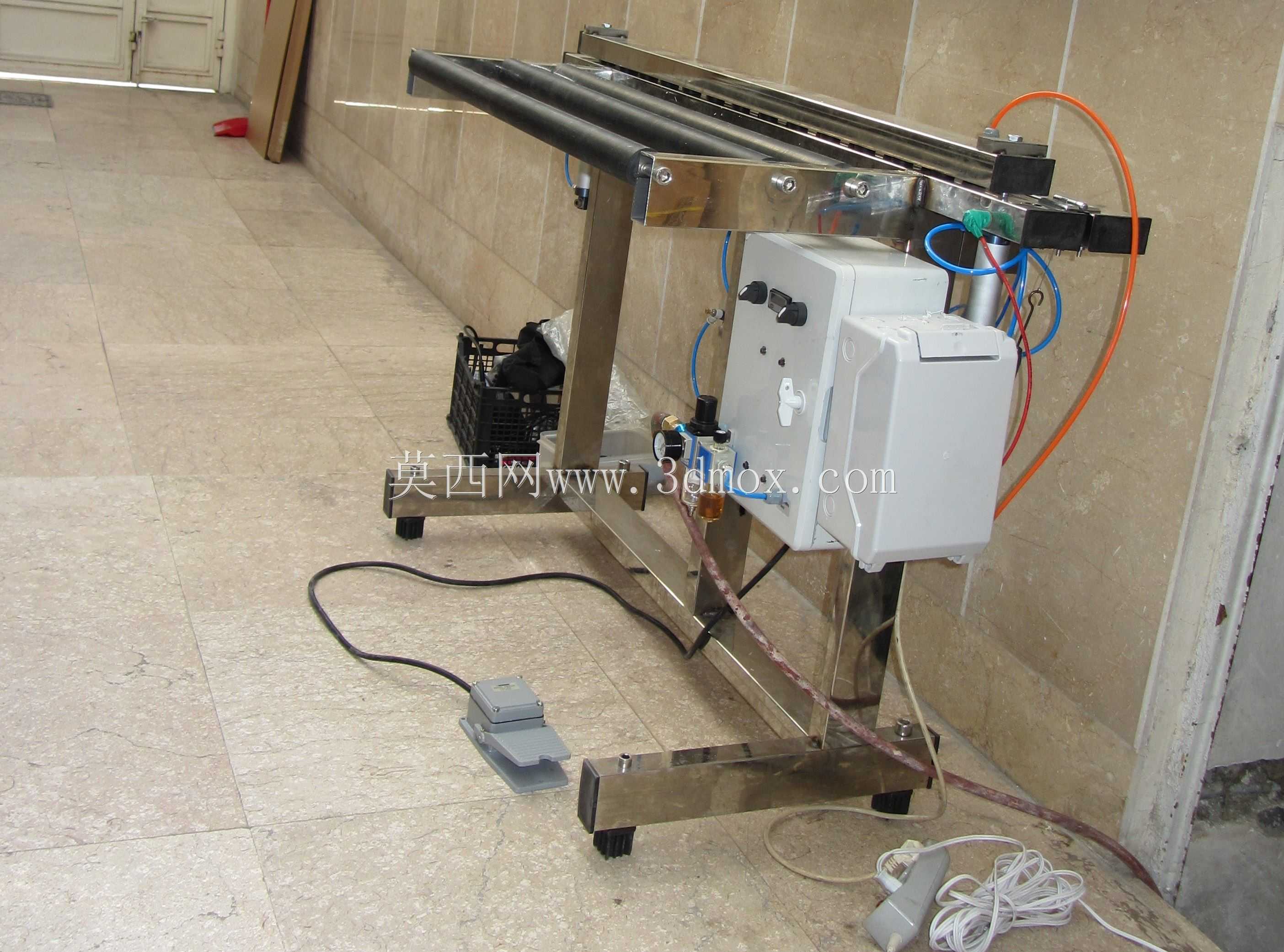

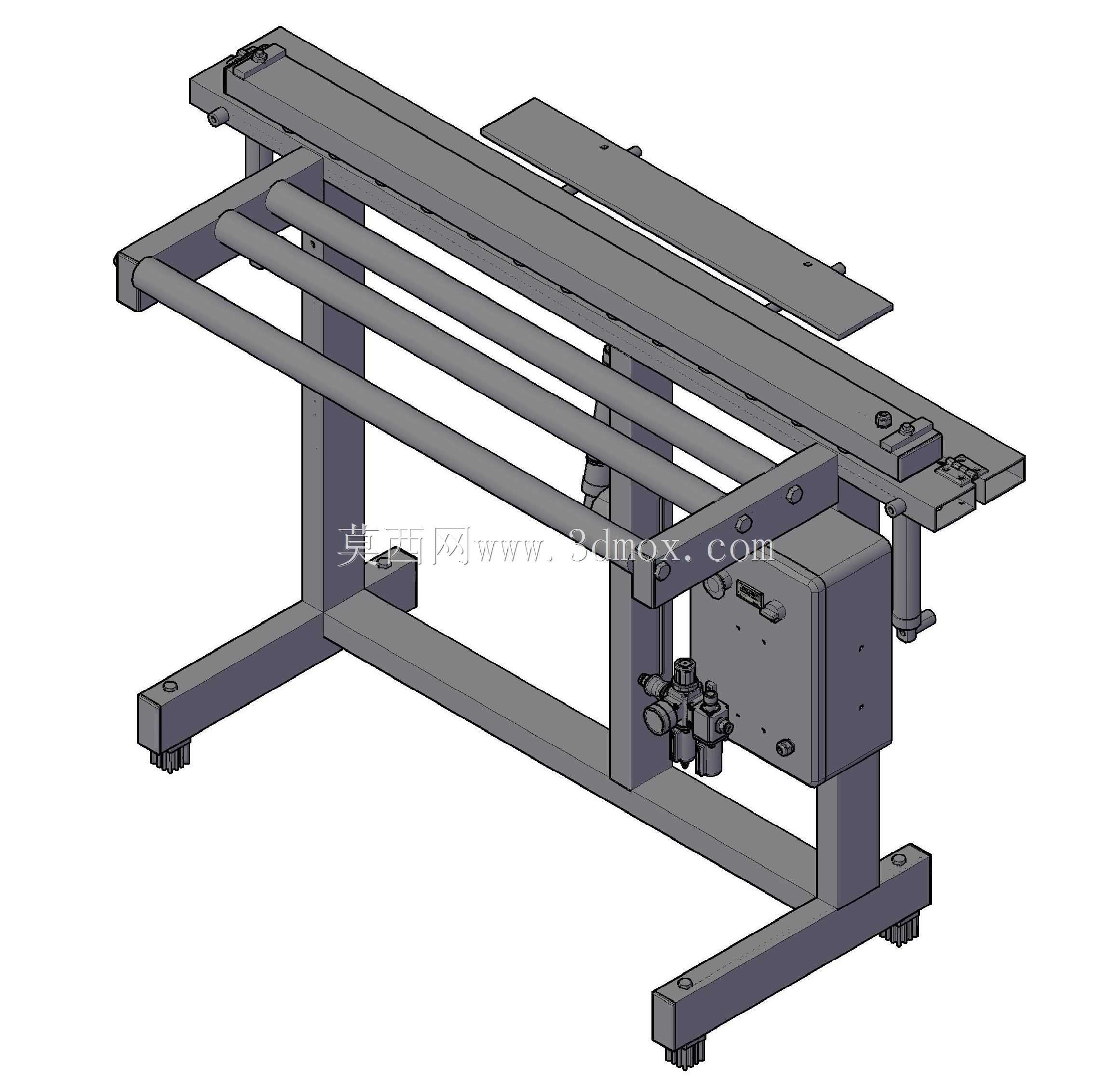

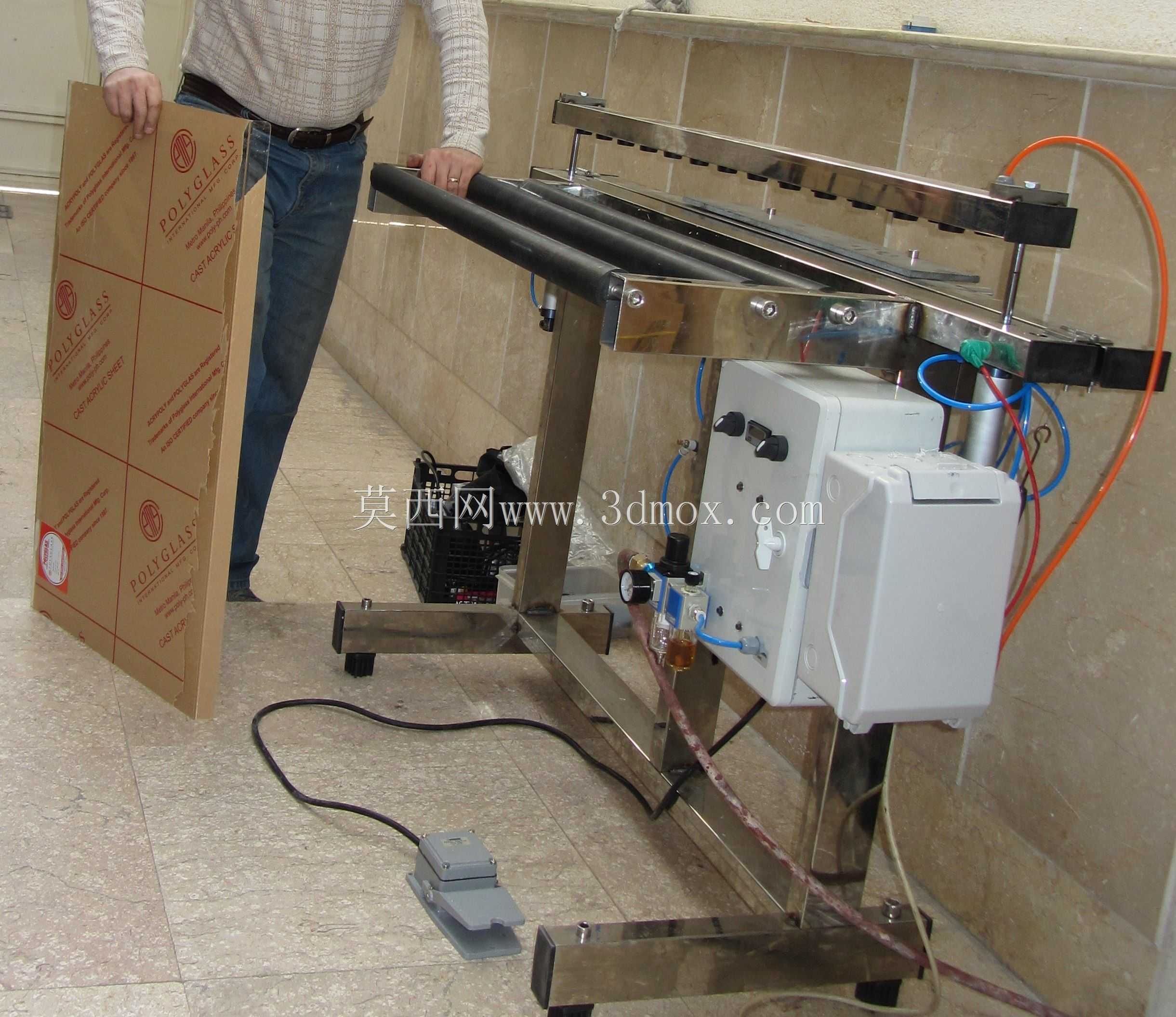

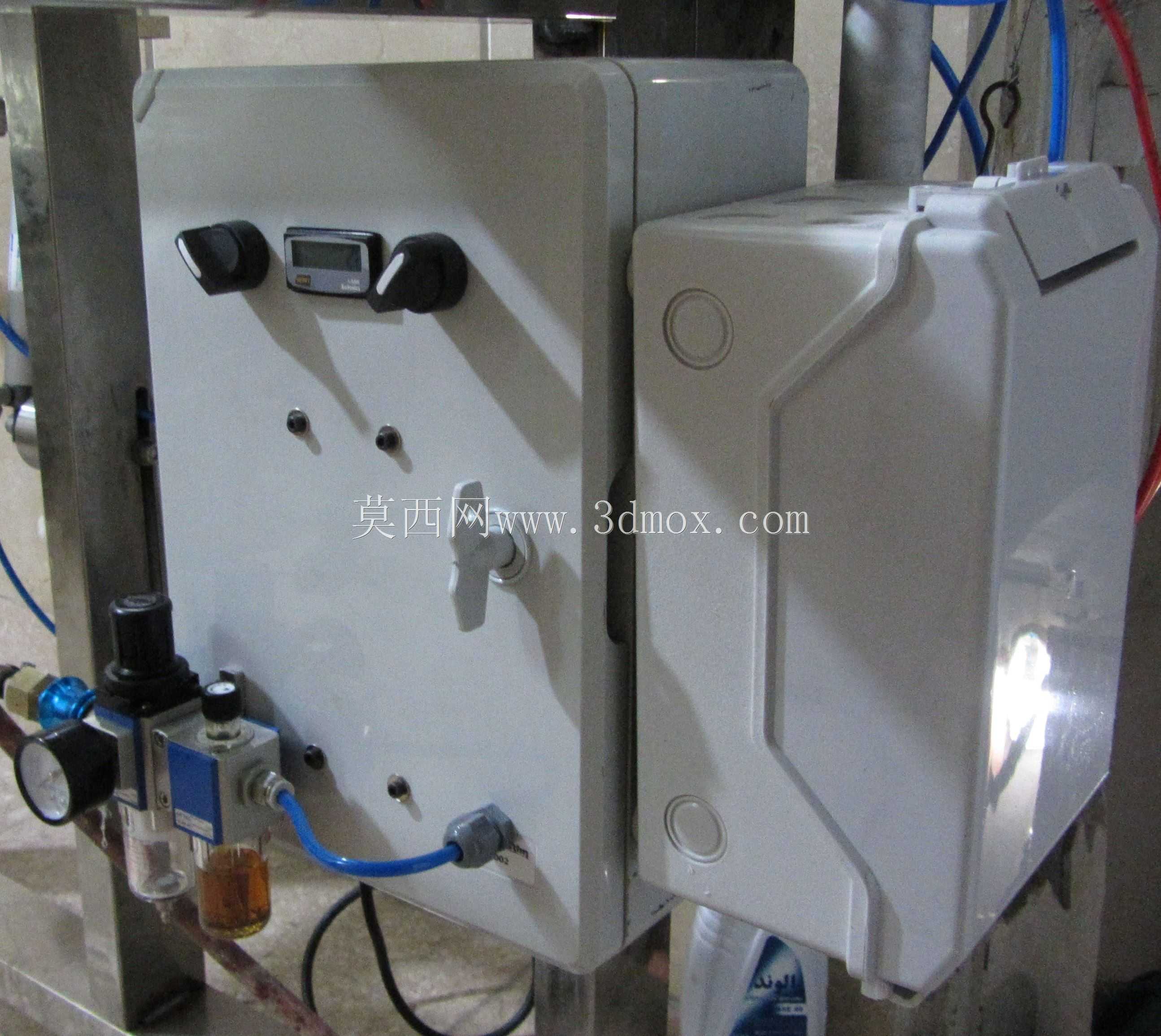

这款设备主要面向广告标识制作、展示道具加工、装饰装潢板材成型场景，针对亚克力也就是有机玻璃板材的折弯工序做适配设计，可完成直边角度的热弯成型作业，既支持单次脚踏触发的单步手动操作，也可切换连续自动运行模式，适配小批量定制加工与批量标准化生产的不同工况需求。设备整体采用立式悬臂机架结构，主体支撑框架选用不锈钢方管焊接成型，底部配置可调式支撑脚轮，既可以在车间内灵活推移换位，也能在固定工位锁紧调平，抵消地面不平整带来的机架形变，保障上料工位的水平度。设备上部的长条形作业辊组为核心工作单元，平行排布的两根辊轴预留了适配常规板材厚度的进料间隙，内置的加热模块可沿辊身长度方向均匀输出热量，让经过辊间的亚克力板材受热区域达到软化温度，配合后侧的定位挡块可精准控制折弯线位置，避免人工划线带来的位置偏差。设备侧部安装的控制箱体集成了气路控制阀组、电路控制元件，外接的脚踏开关放置在地面操作位，操作人员双手持料对位时可通过脚踩触发压合与折弯动作，无需抬手操作按钮，大幅提升上下料的操作效率。气路管线沿机架立柱内侧排布，通过快插接头连接各执行气缸，走线走管全部做了固定约束，避免设备运行过程中管线拖拽剐蹭板材。设备的安装边界需预留前后各一米的操作空间，侧部预留半米的检修空间，方便后期更换加热元件、调整气路压力，机架底部的接电接气接口统一布置在机架后侧下方，可对接车间常规压缩空气气源与220V供电回路，无需额外配置专用供电线路。设计过程中重点考虑了热变形补偿，辊轴安装座预留了微调间隙，可在加热升温后补偿辊身的热伸长量，避免长时间运行后辊轴弯曲卡滞，同时加热区域做了隔热防护，避免热量传导至机架导致操作人员误触烫伤。
