重型可调式管子钳五金工具三维建模

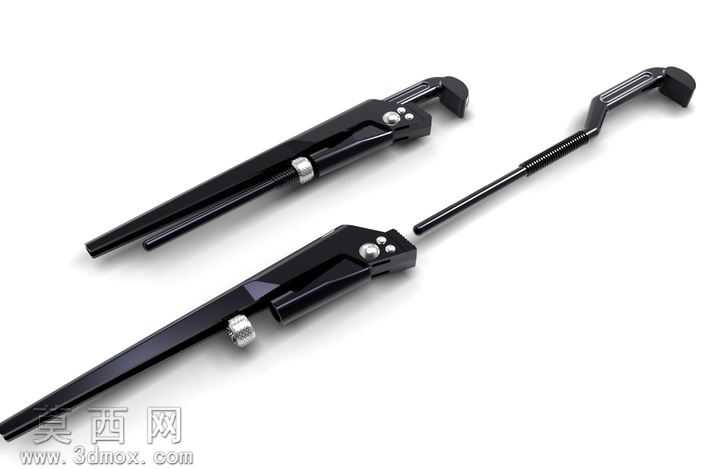

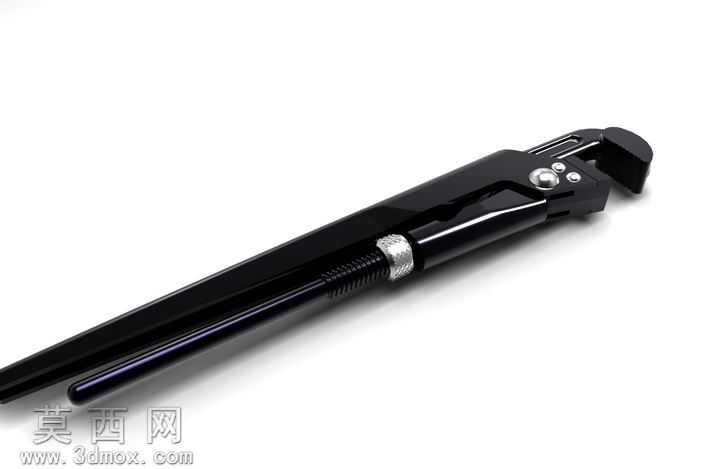

本模型为重型可调式管子钳的三维数字化建模成果，建模过程严格遵循实体五金工具的真实结构比例与功能逻辑，完整还原了管子钳各组成部件的形态与装配关系。建模初始阶段先对实物进行结构拆解，将整体划分为固定钳身、活动钳口、调节螺杆、调节螺母、手柄套、连接销轴六大核心部件，针对每个部件的特征选择适配的建模命令：固定钳身采用拉伸加拔模命令构建主体轮廓，对钳口的齿形夹持面通过阵列齿形特征后做布尔运算成型，保证齿形的均匀排布与夹持摩擦力的结构合理性；活动钳口部分通过扫描命令构建滑动导轨结构，与固定钳身的导轨槽做配合间隙预留，模拟真实使用中的滑动顺畅度。调节螺杆部分采用螺旋扫描命令构建完整的传动螺纹，螺纹牙型参数符合通用五金件的标准规格，与调节螺母的内螺纹做干涉检查，确保虚拟装配时螺纹副的啮合无穿模问题；调节螺母表面的滚花纹理采用圆周阵列的小凸台特征实现，还原手动调节时的防滑触感结构。手柄部分采用曲面建模命令构建符合人体工学的弧形轮廓，外层的防滑手柄套通过曲面偏移加纹理贴图实现橡胶材质的视觉效果，金属部件统一赋予发黑处理的金属材质，调节螺母与销轴部分做亮面金属质感区分，渲染阶段采用三点布光法，主光源模拟自然光打亮钳身主体轮廓，补光源消除结构暗部的死黑区域，轮廓光勾勒钳身边缘提升立体感，背景选用纯白色突出工具本身的结构细节。模型完整还原了管子钳的调节功能逻辑，活动钳口可沿导轨随螺杆转动实现开口大小的无级调节，各铰接部件的转动自由度均按照真实装配关系做约束，既可以用于五金工具的产品展示渲染，也可作为机械基础教学中螺纹传动、杠杆夹持原理的演示模型，建模过程中对所有锐边做了符合工业生产标准的圆角处理，避免模型出现不符合加工工艺的尖锐棱角，各部件的壁厚参数均参考实物的承重要求设置，保证模型结构的合理性与工业落地参考价值。
