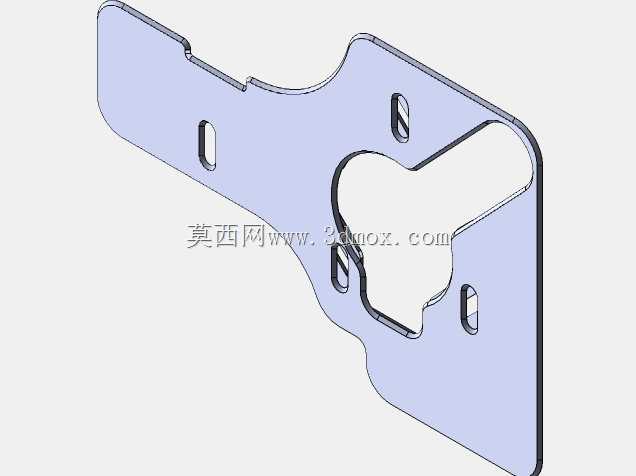

莲花Elise跑车改装款莲藕式油底壳结构

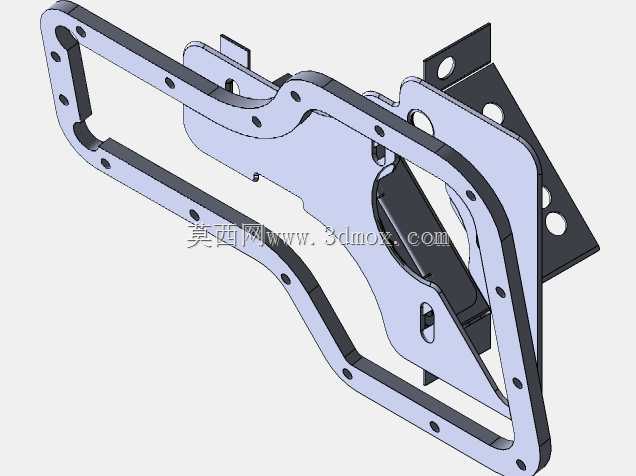

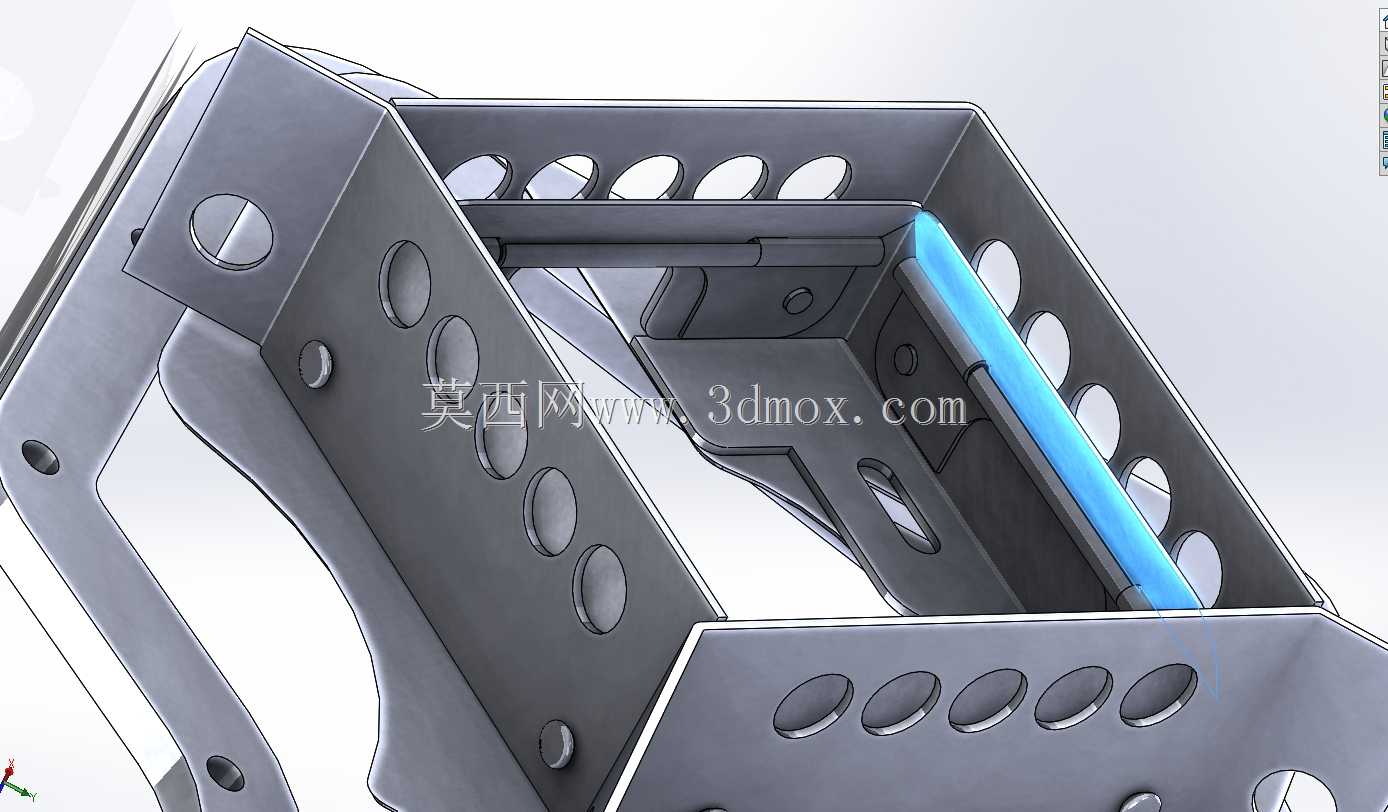

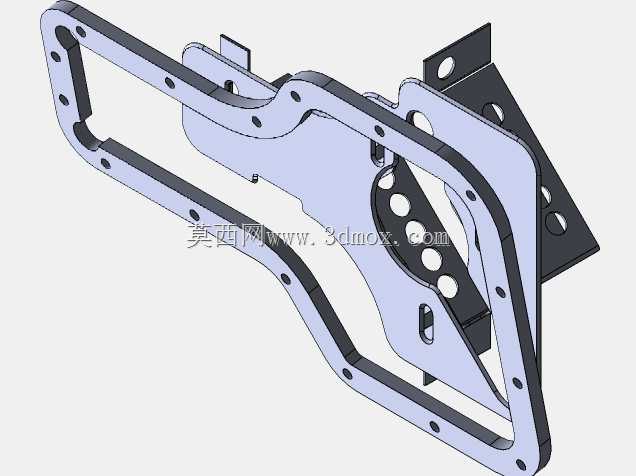

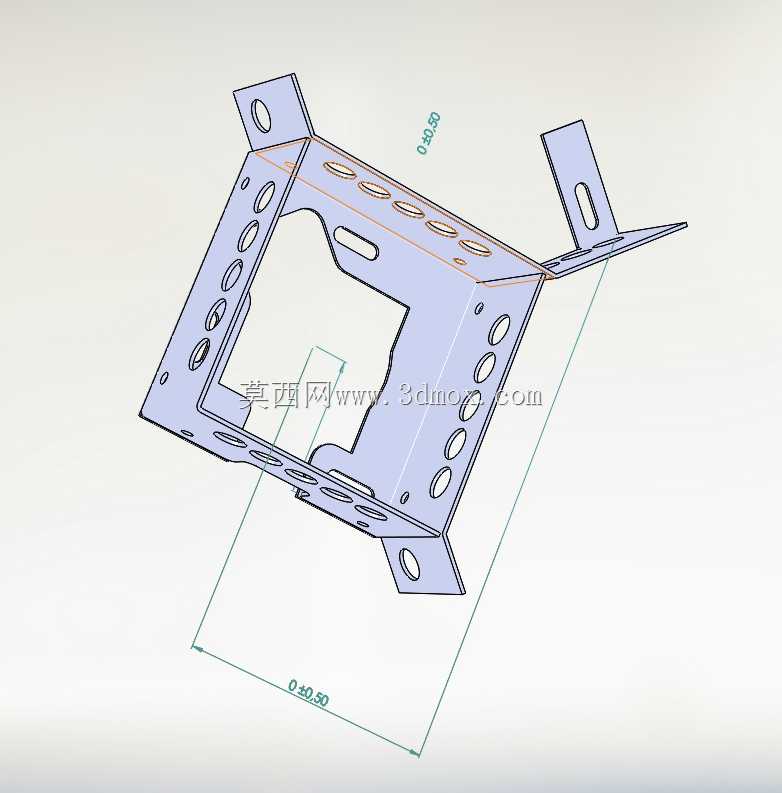

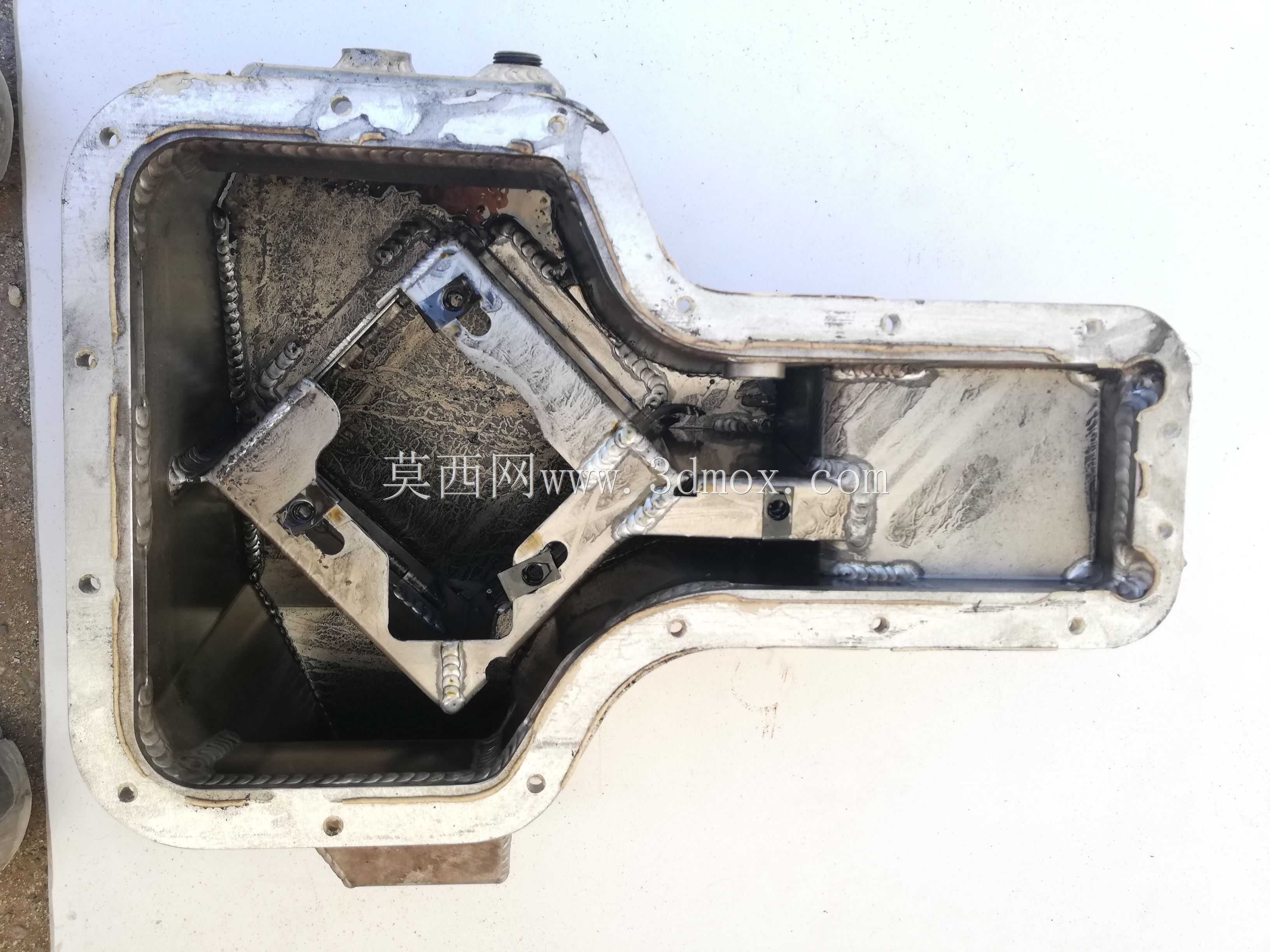

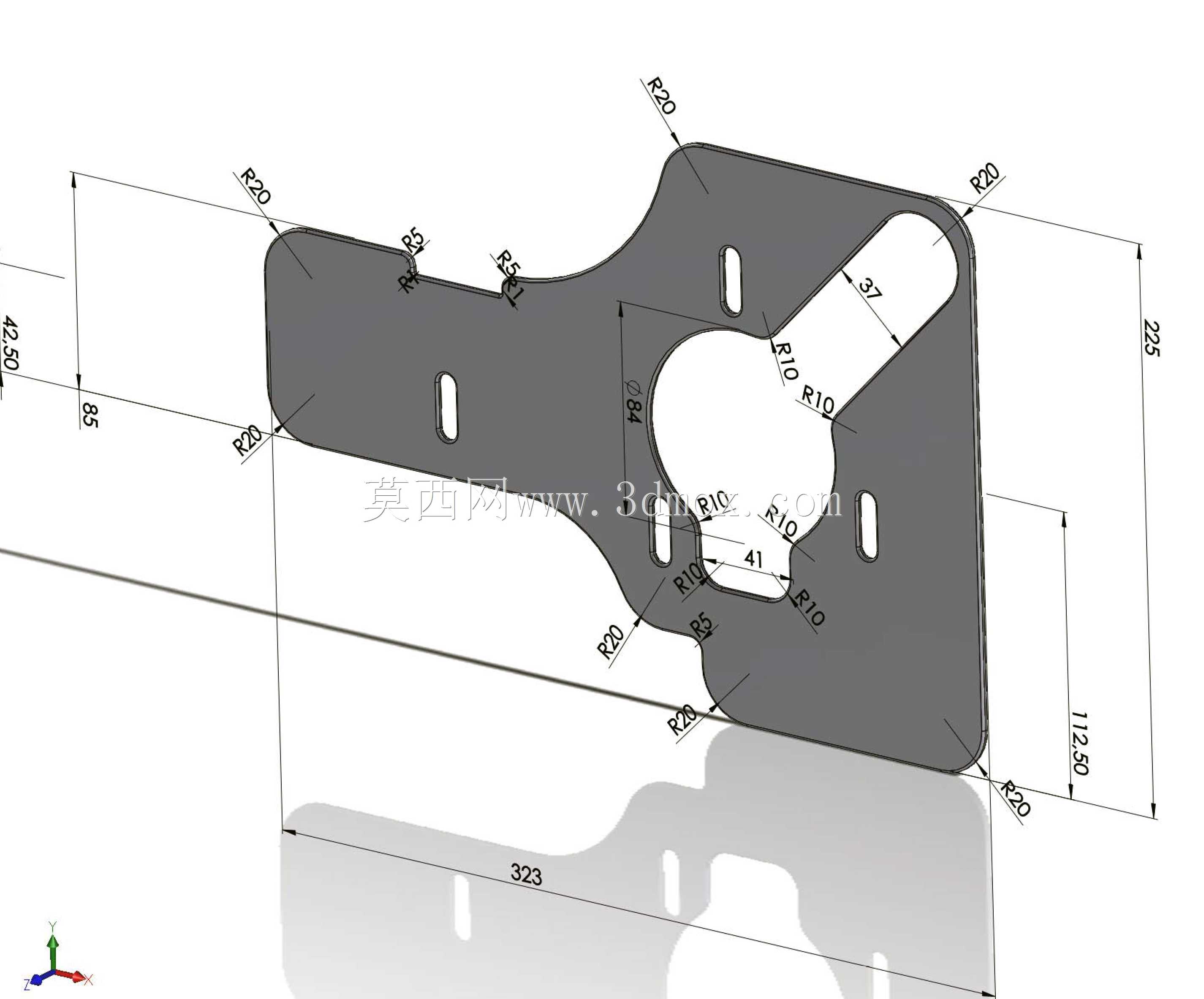

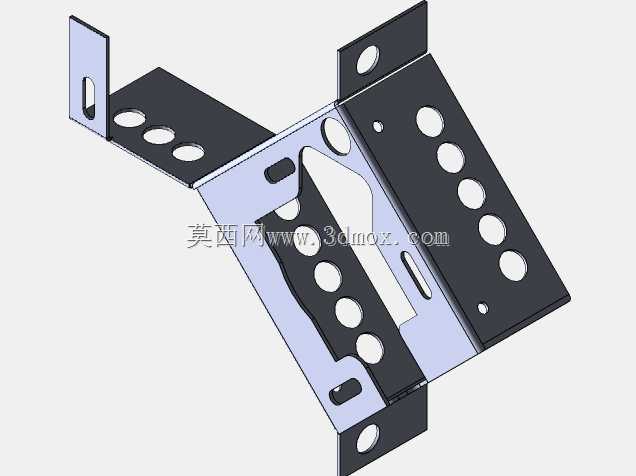

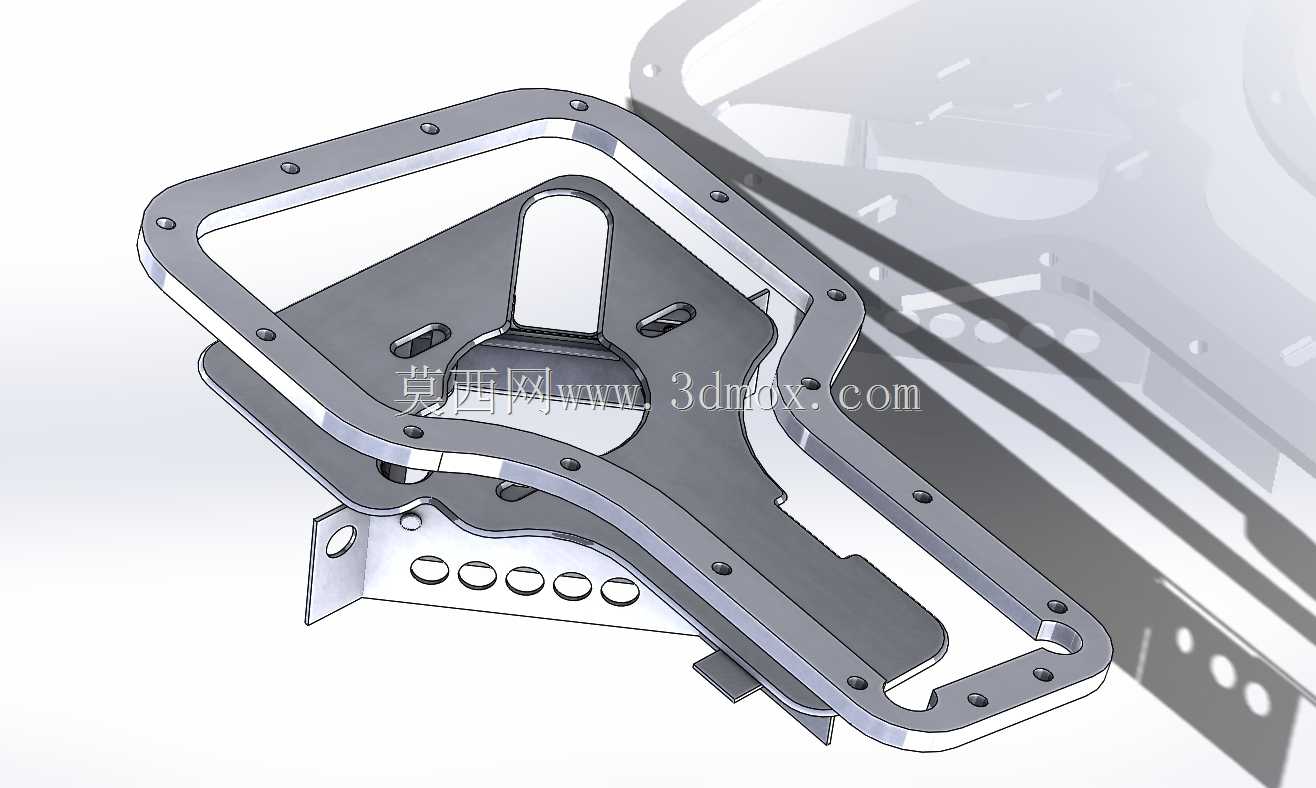

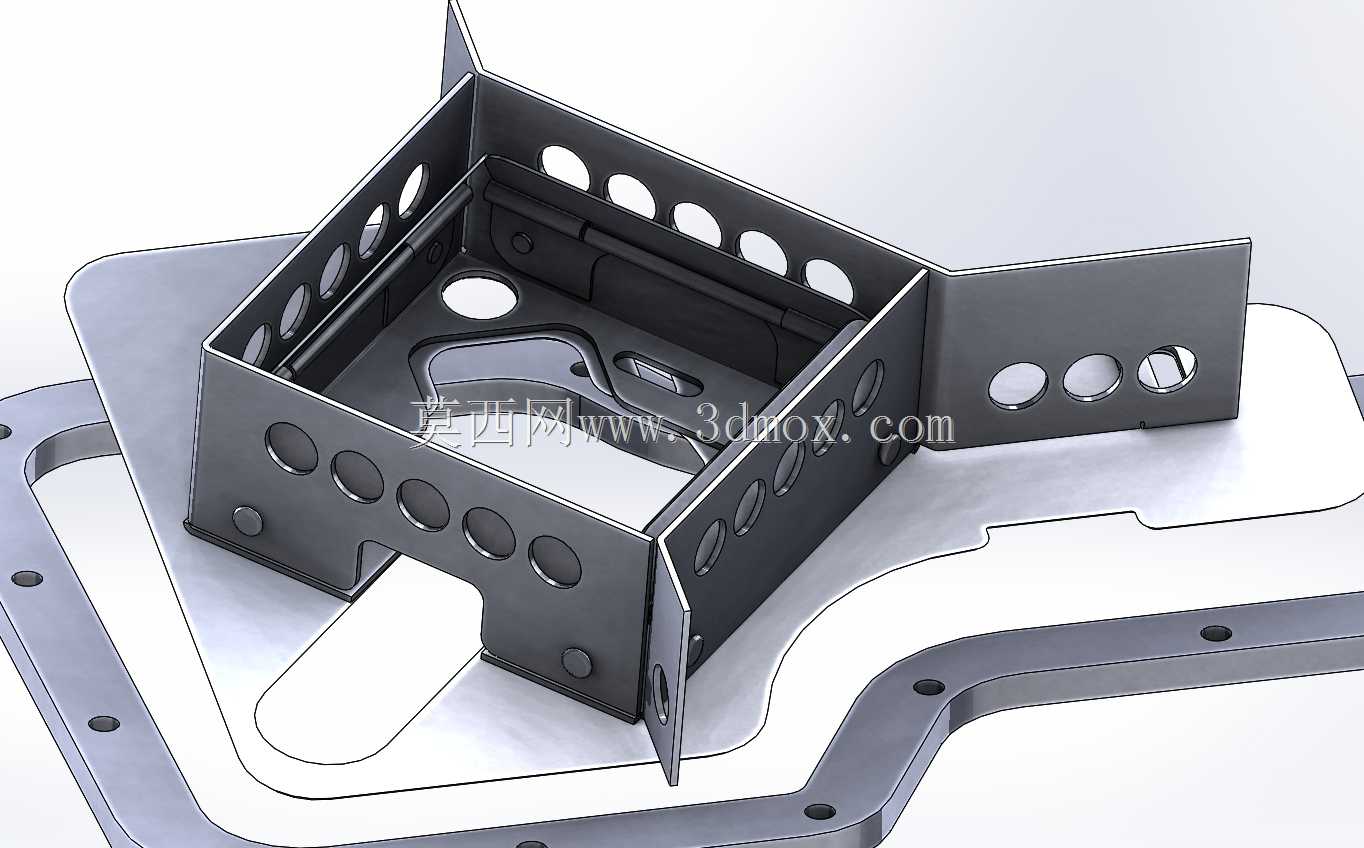

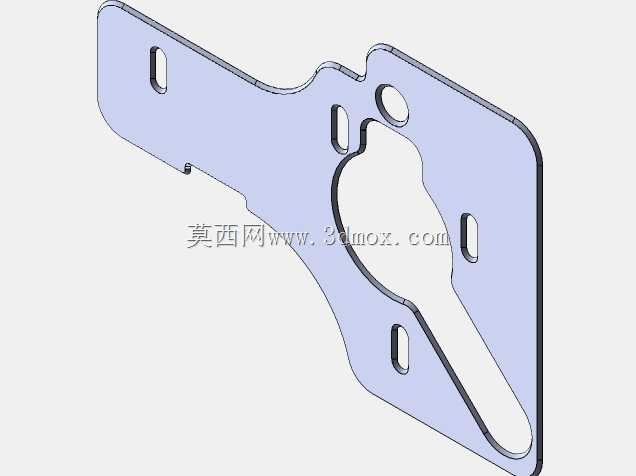

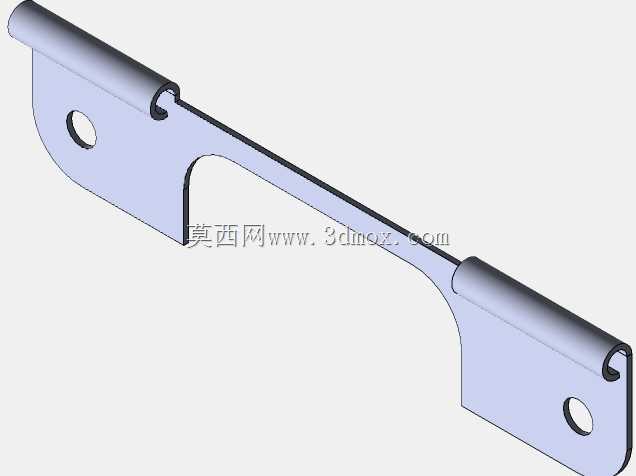

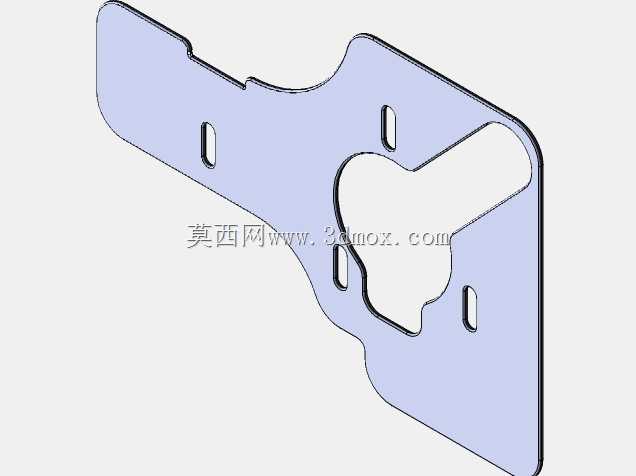

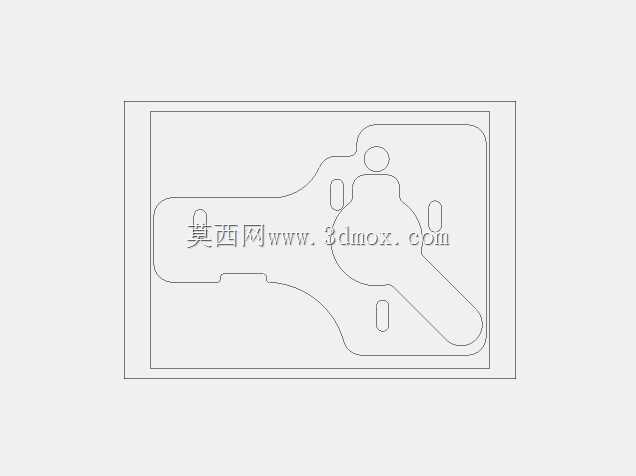

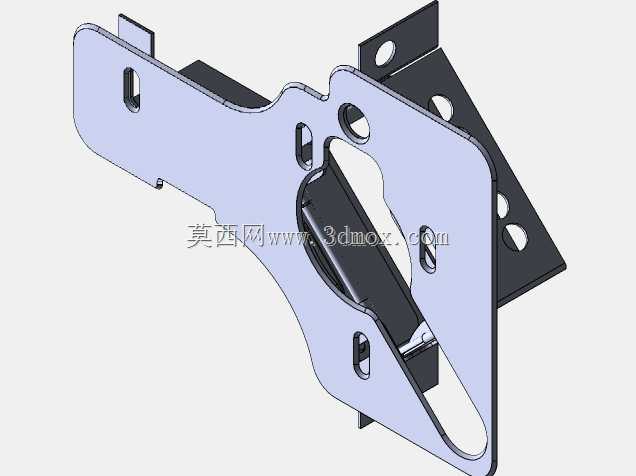

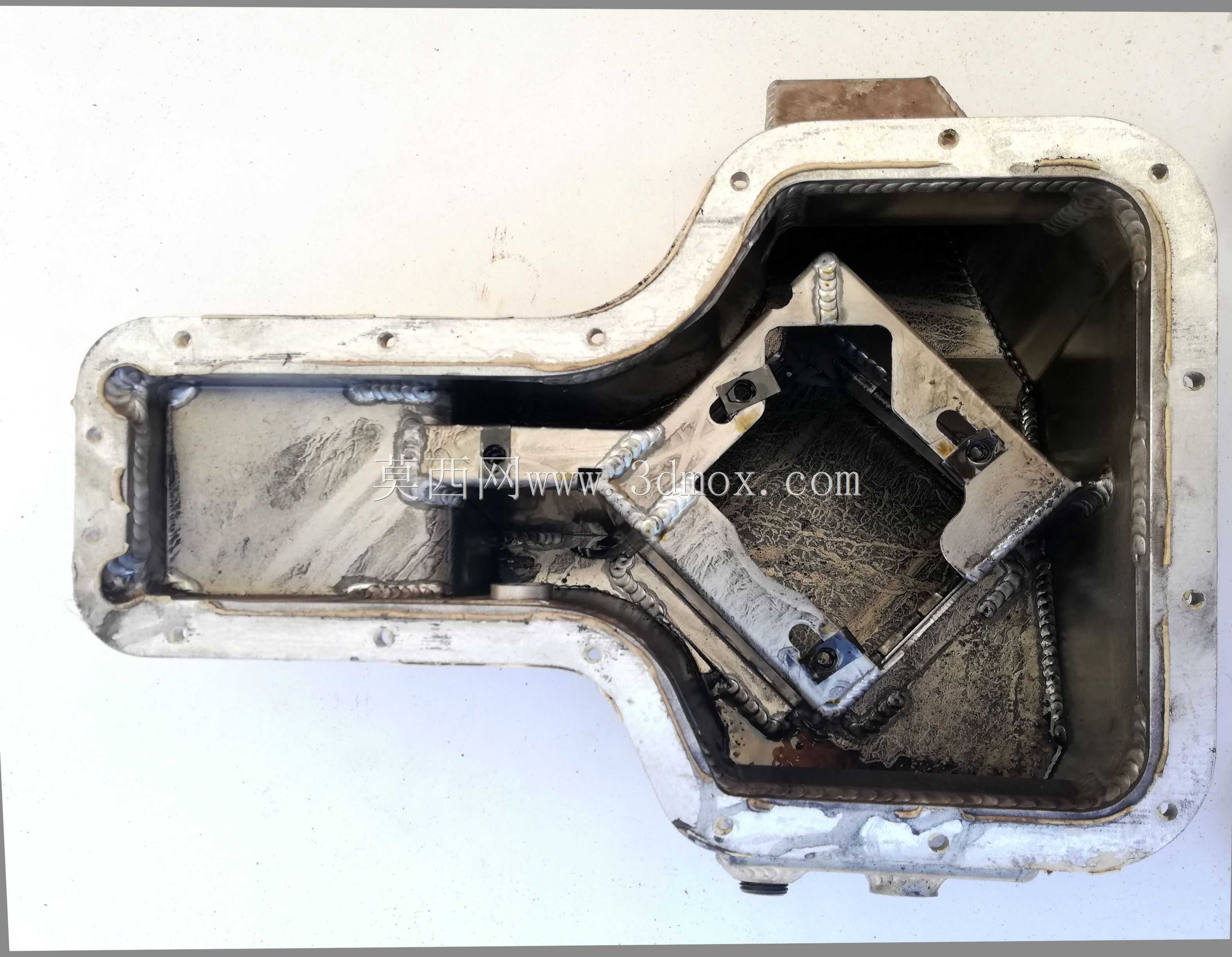

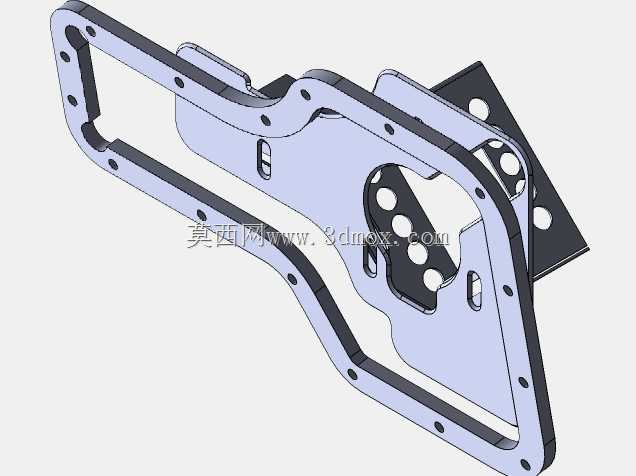

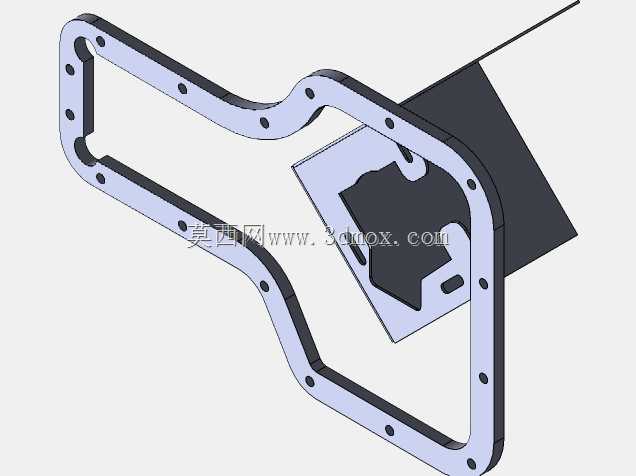

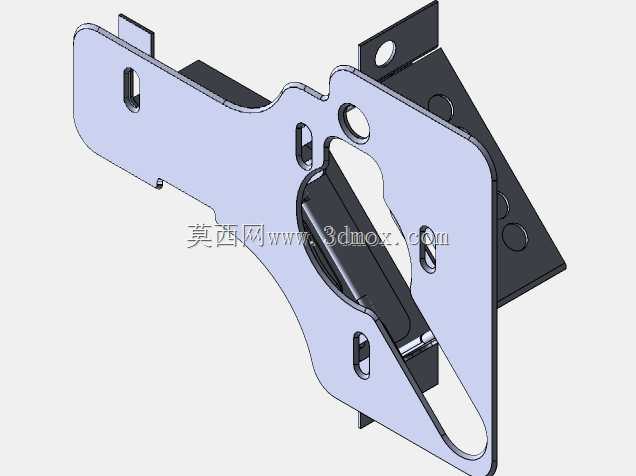

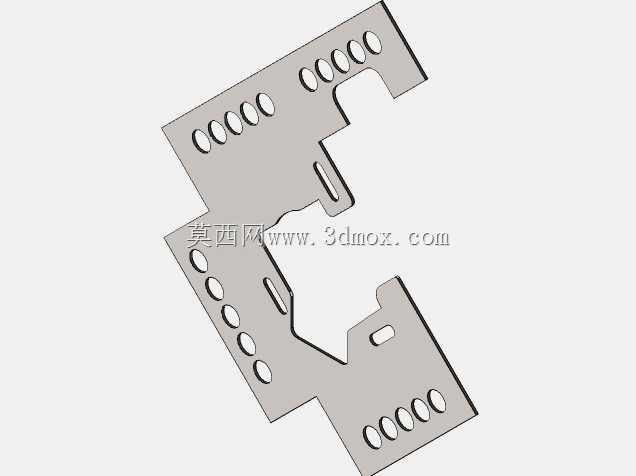

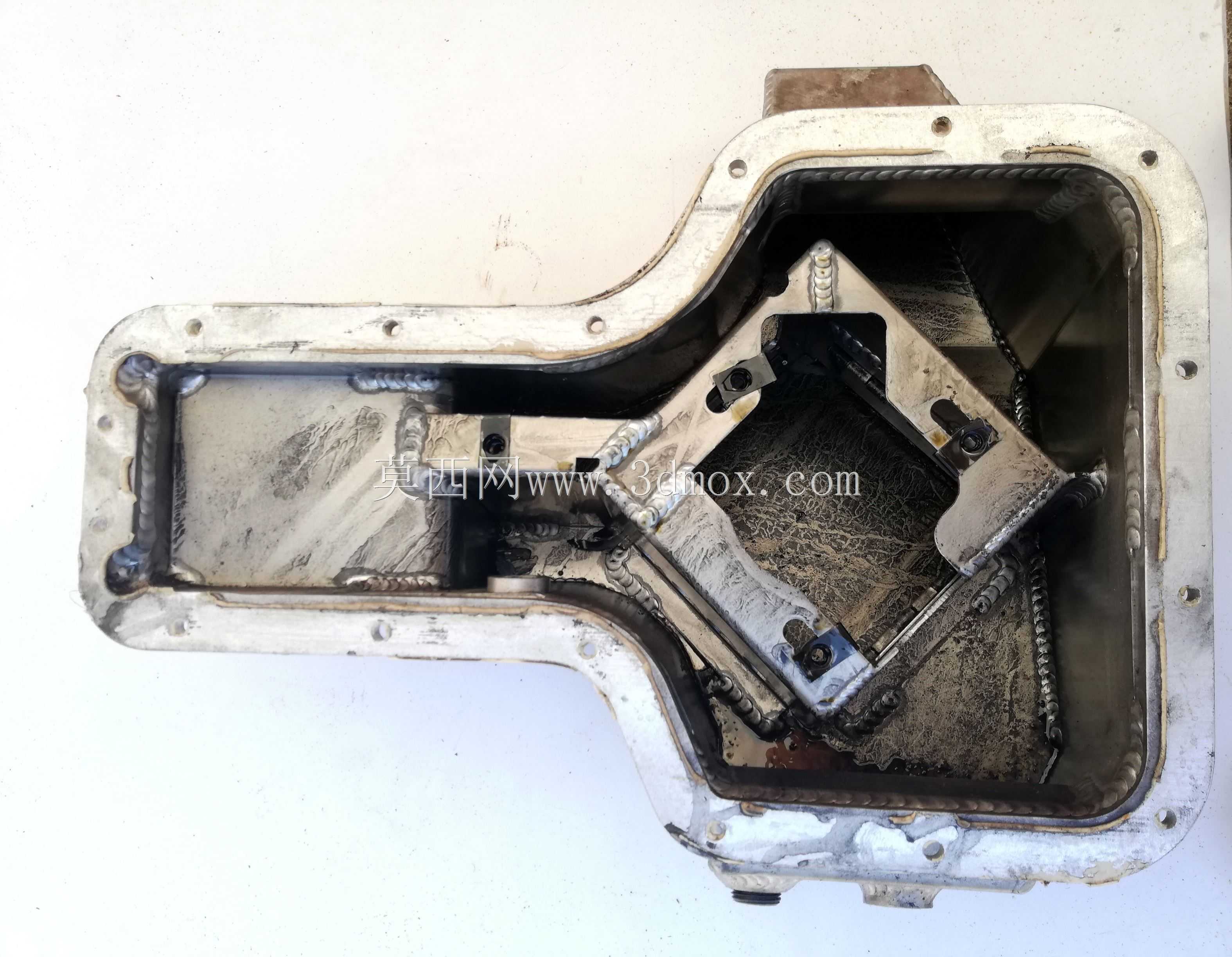

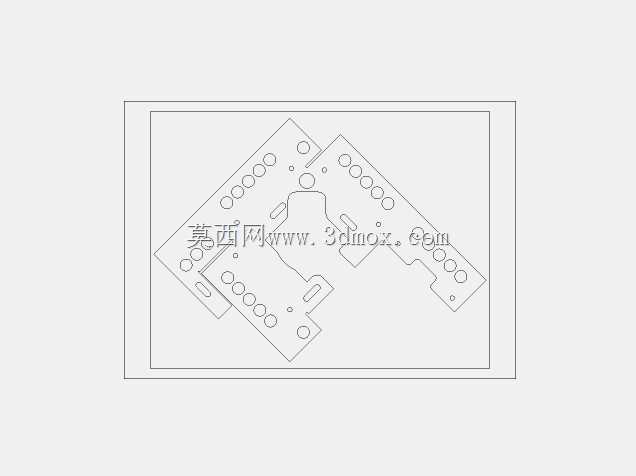

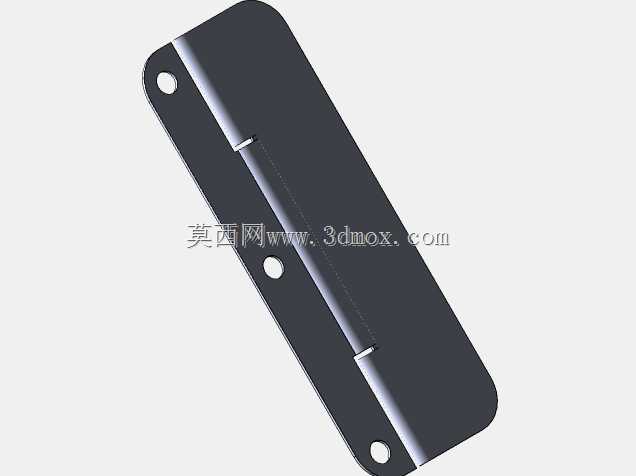

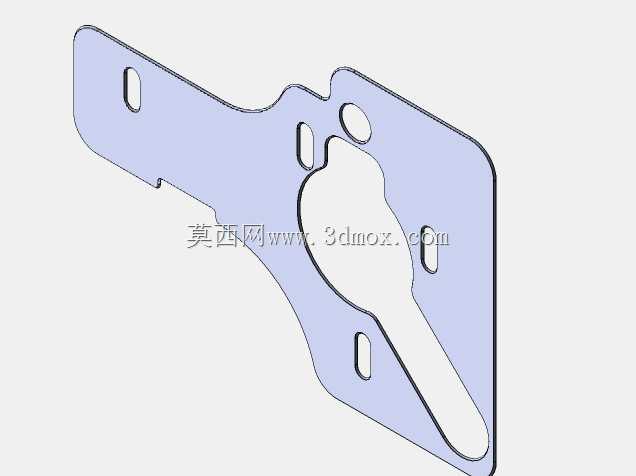

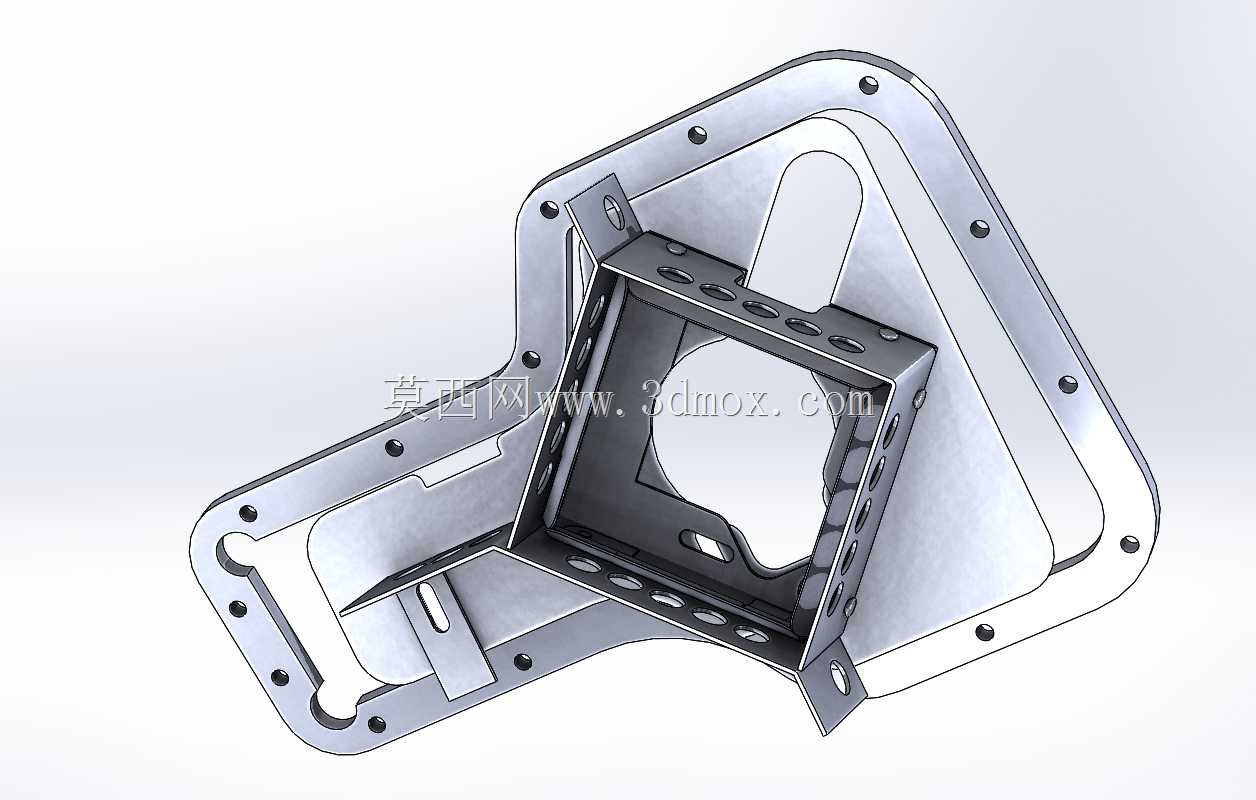

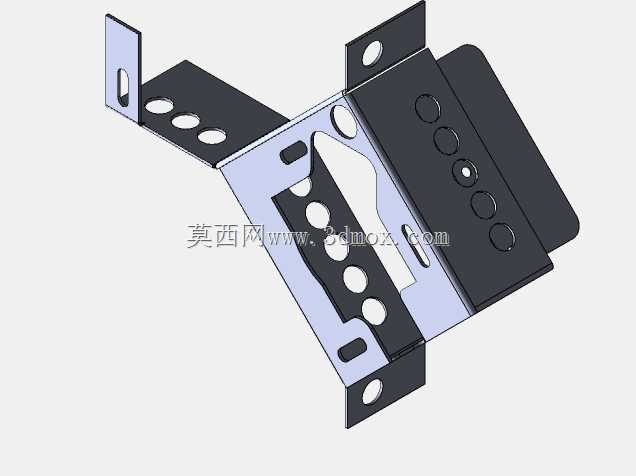

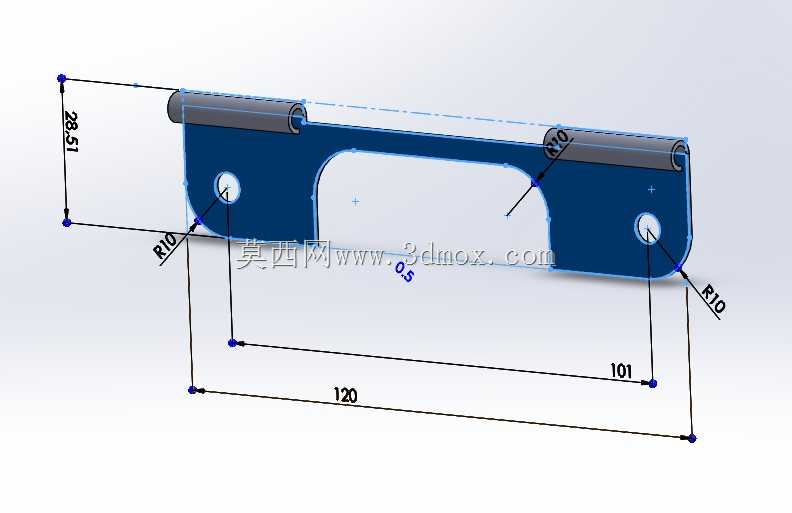

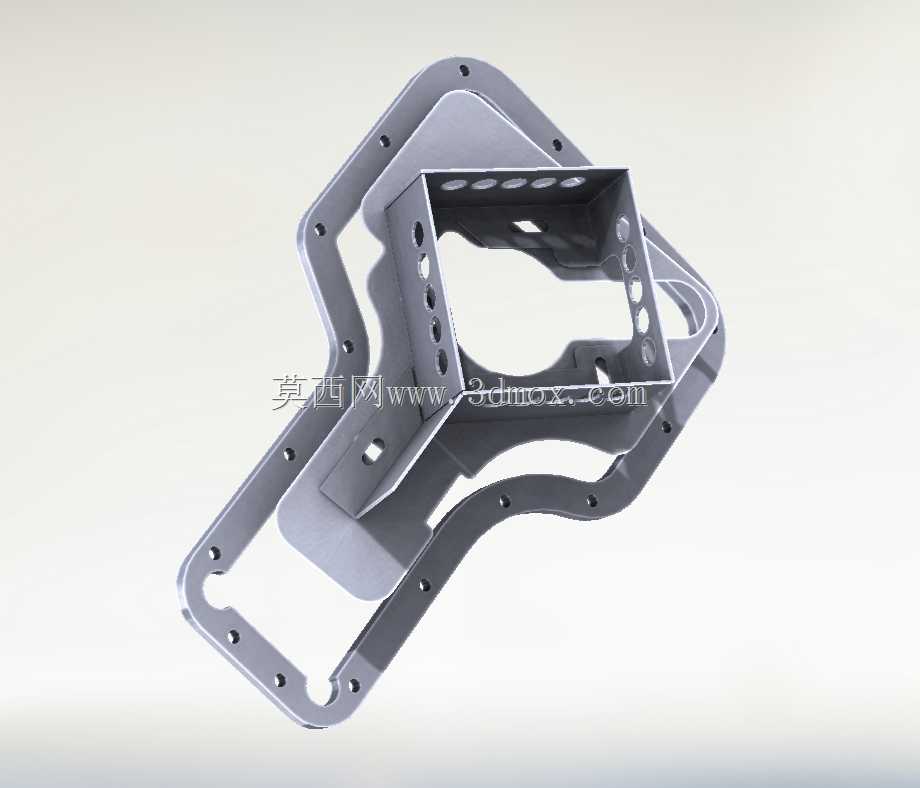

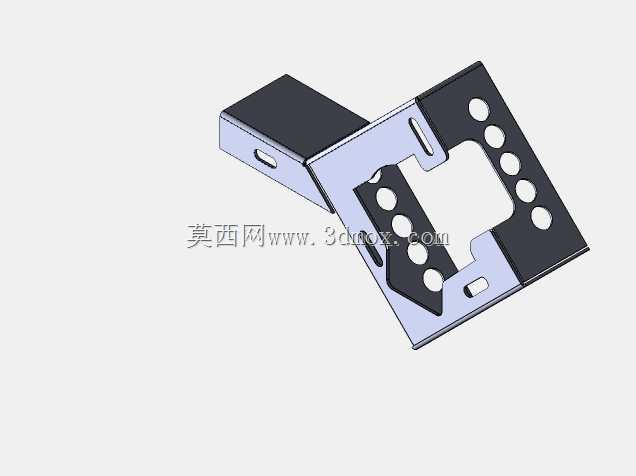

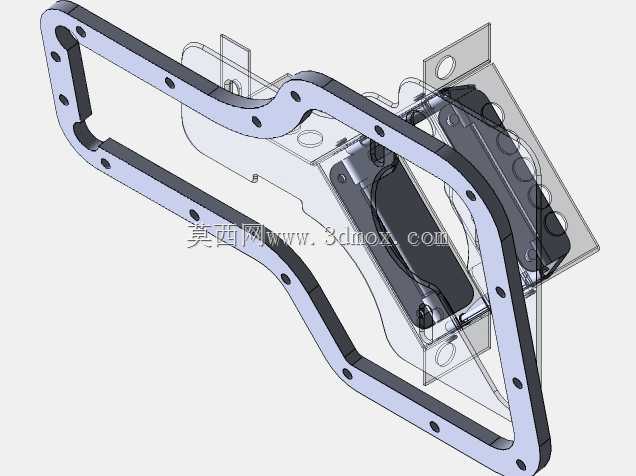

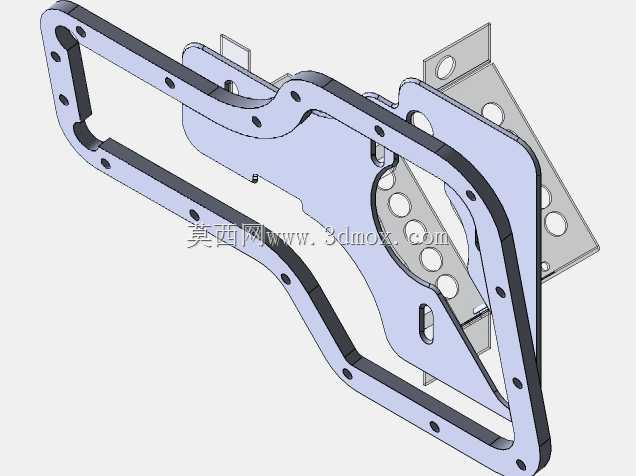

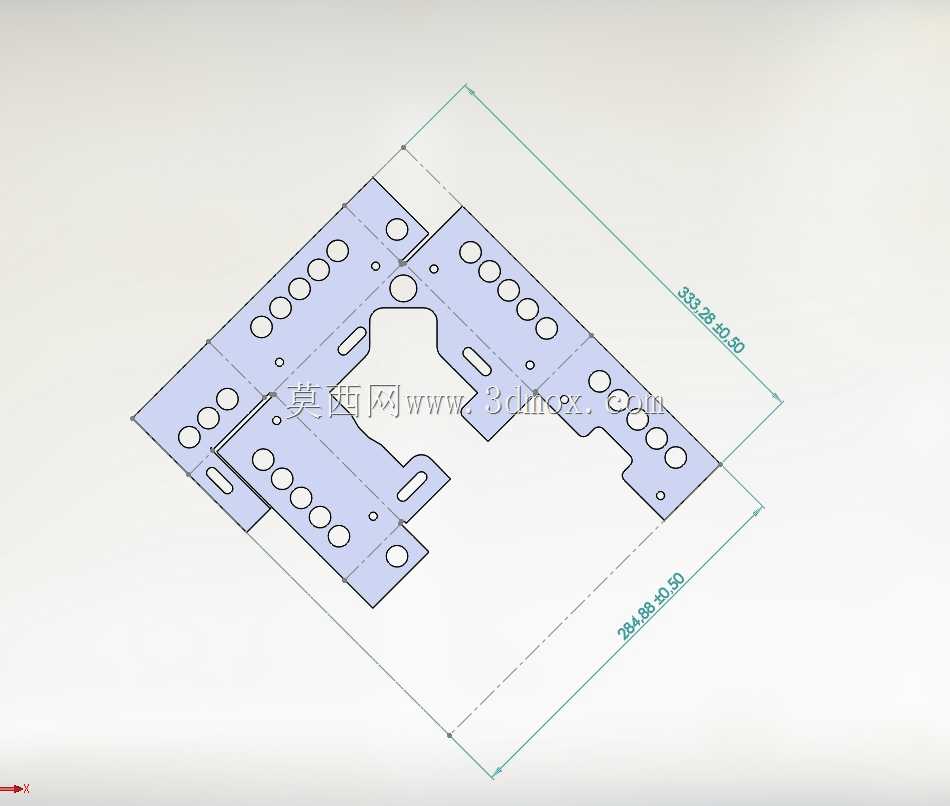

该油底壳结构主要应用于莲花Elise跑车的动力系统润滑回路，作为发动机曲轴箱下部的核心储油构件，承担着储存润滑油、封闭曲轴箱下腔、为机油泵提供稳定供油容积、阻挡高速运转下机油剧烈激荡的核心作用，适配赛道激烈驾驶、日常公路行驶等多场景下的发动机润滑需求，解决原厂油底壳在高侧向加速度工况下机油偏移、供油不足导致的润滑失效隐患。从功能特性来看，该结构采用钣金弯折拼焊的成型工艺，壳体侧壁开设多组等距排布的圆形通孔，既能够在保证壳体结构刚性的前提下降低整体自重，匹配轻量化跑车的减重设计需求，也能够辅助曲轴箱内的油气分离，减少高速运转下机油随曲轴通风系统进入进气道的机油损耗问题；壳体底部设置异形避让槽，能够适配改装后排气头段、底盘加强件的安装空间，避免车辆在低趴姿态、极限压缩行程下出现油底壳与周边部件的磕碰干涉。在设计思路层面，该结构完全围绕莲花Elise的发动机安装边界展开，整体安装法兰面完全匹配原厂缸体的连接孔位，无需对缸体、周边附属部件进行额外打孔或切割改造，可直接替换原厂油底壳完成安装；壳体内部设置多道挡油隔板结构，能够在车辆急加速、急减速、高速过弯产生大侧向G值时，将机油限制在机油集滤器所在的储油区域内，保证机油泵能够持续稳定吸入润滑油，避免高负荷工况下机油泵吸空导致的轴瓦、凸轮轴等运动部件干磨损坏。从安装边界与尺寸适配来看，该油底壳的整体轮廓完全贴合莲花Elise的发动机舱下部空间，最外侧安装耳片的孔位间距与原厂件保持一致，放油螺塞的位置预留足够的操作空间，无需抬升发动机即可完成日常保养的机油更换操作；壳体的离地间隙在车辆标准悬架设定下高于底盘最低受力点，能够减少日常行驶中路面飞石、凸起路面对油底壳的撞击损伤，同时壳体边角采用圆弧过渡处理，避免应力集中导致的钣金开裂问题，兼顾了改装场景下的性能提升与日常使用的可靠性。
