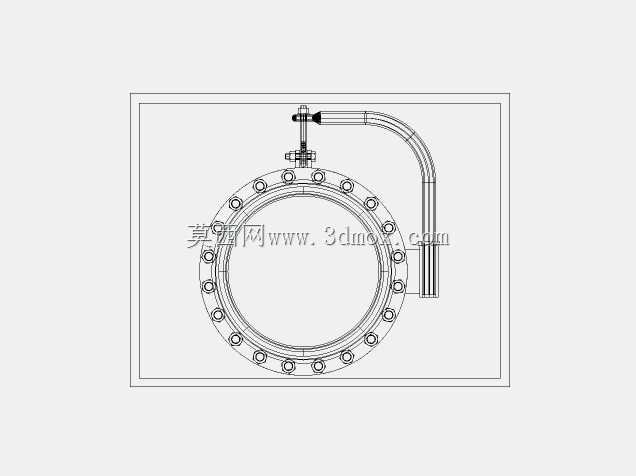

24寸150磅级ANSI标准法兰人孔吊柱结构

这款法兰人孔吊柱结构，主要应用于石油炼化、化工生产、食品制药、市政给排水等领域的承压储罐、压力管道、大型反应设备之上，作为设备侧壁或顶部的检修通道配套启闭支撑部件，承担着人孔盖开启后的承重悬挂、转动移位功能，避免厚重的人孔法兰盖在启闭过程中出现磕碰、坠落风险，同时大幅降低检修作业时的人力操作强度，保障设备运维环节的操作安全。在实际工况中，这类带吊柱的法兰人孔通常设置在大型储液罐、反应釜、蒸馏塔等需要定期进入内部开展检修、清理、物料核验的设备上，当需要开启人孔时，只需松开法兰周向的全部紧固螺栓，借助吊柱的悬臂转动结构，即可将重达数十公斤的人孔盖平稳转离人孔开口位置，无需额外调用起重设备，也无需多人配合抬举，单人即可完成启闭操作，大幅提升现场运维的作业效率。从功能特性来看，该结构匹配24寸公称通径、150磅级压力等级的ANSI B16.5法兰标准，法兰周向均匀布置的螺栓孔可与对应规格的设备法兰实现精准对接，密封面可适配缠绕垫、金属环垫等不同类型的密封元件，满足不同压力、温度、介质工况下的密封要求，杜绝设备运行过程中出现介质泄漏问题。吊柱部分采用弯臂式结构设计，悬臂长度经过精准核算，既保证人孔盖转动时不会与法兰本体、周边管道附件发生干涉，又能控制吊柱自身的受力弯矩，避免长期承重出现结构变形；吊柱与法兰本体的连接位置采用刚性固定设计，同时在转动铰接位置预留了足够的配合间隙，搭配润滑结构可保证长期使用后转动依然顺畅，不会出现锈蚀卡滞的问题。设计过程中，首先依据ANSI B16.5标准确定法兰的外径、螺栓孔分布圆直径、螺栓孔数量与孔径、密封面尺寸等核心安装边界参数，保证该部件可直接与同标准的设备法兰实现互换安装，无需额外现场加工适配；其次根据人孔盖的总重量，计算吊柱悬臂的受力载荷，确定弯管的管径、壁厚以及铰接轴的直径，保证结构强度满足1.5倍额定载荷下的安全使用要求，避免出现结构失效；同时在吊柱的末端设置了限位结构，保证人孔盖转动至完全敞开位置时可自动锁止，不会因外力晃动出现回转磕碰的问题。安装边界上，该结构的法兰外径、螺栓孔位置完全符合对应标准的尺寸要求，吊柱的弯曲高度、悬臂外伸长度经过优化，安装后不会超出设备周边的操作空间预留范围，适配大多数立式、卧式承压设备的安装空间要求，无需对设备周边的管道、操作平台做额外改造即可直接装配使用。
