工业级多罐体组合搅拌生产平台设计

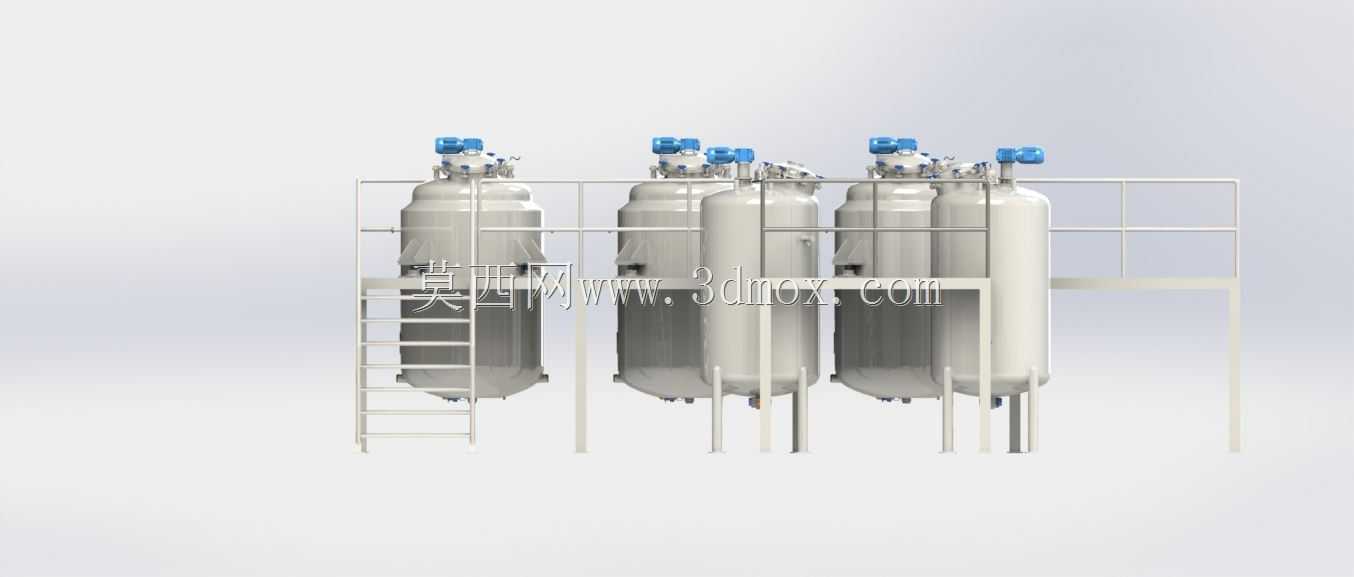

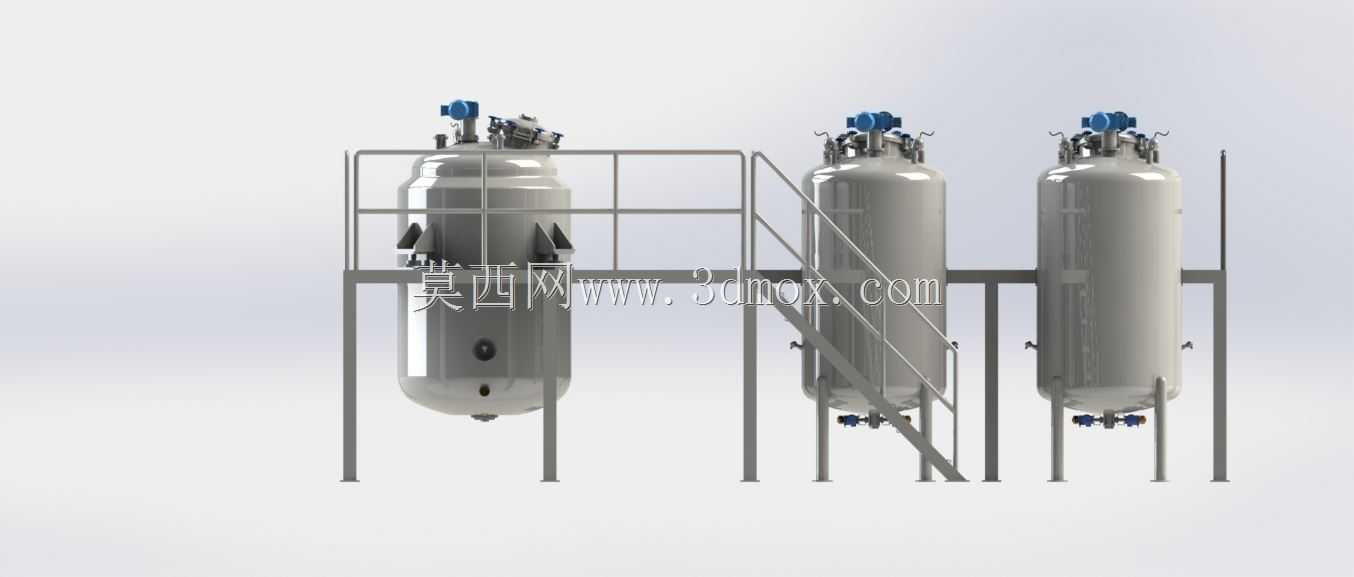

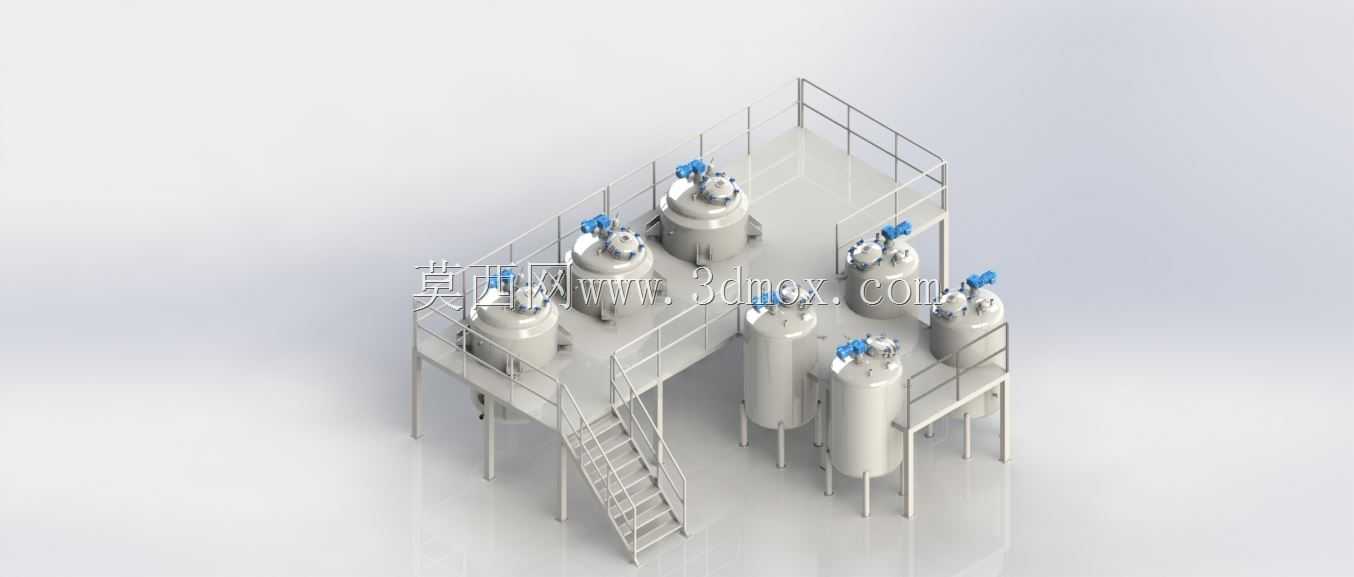

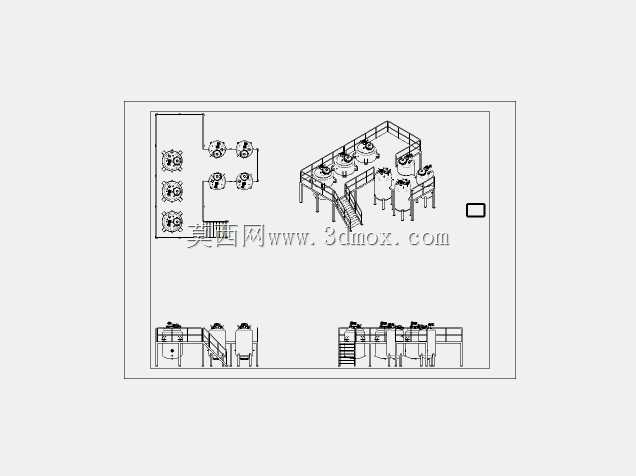

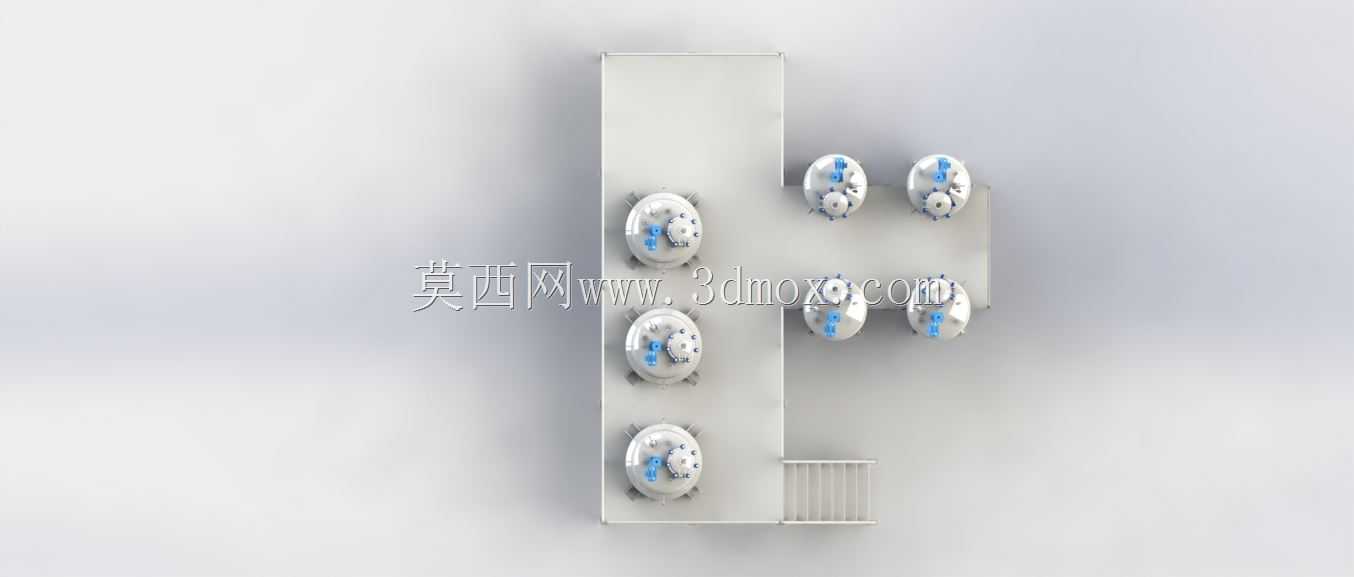

该套多罐体组合搅拌生产平台，主要面向精细化工、食品配料、日化原料生产等需要批量完成物料混合、暂存工序的作业场景，可适配中小批量多品种的连续化生产需求，替代传统分散布置的单台搅拌设备，减少物料转序过程中的输送损耗与污染风险，提升车间生产的空间利用率与工序衔接效率。整套设备采用分层式平台布局，上层操作区域设置防护栏杆与斜向爬梯，操作人员可通过爬梯抵达上层平台完成设备巡检、投料、参数调整等作业，爬梯踏步做防滑处理，防护栏杆高度符合工业作业安全规范，避免操作过程中发生坠落风险。平台上共布置两类罐体，其中大容量储料罐体用于存放待混合的基础原料，小容量混合罐体用于完成不同配方物料的搅拌混合工序，罐体均采用立式支腿支撑结构，支腿底部预留安装固定孔位，可直接与车间地面的预埋螺栓连接固定，整套平台的安装边界可适配常规层高的工业厂房，无需对厂房结构做特殊改造。每台罐体顶部配置搅拌驱动装置，可根据物料特性选配不同形式的搅拌桨结构，实现低粘度流体的高速分散、高粘度膏体的低速均质等不同工艺需求，罐体顶部预留投料口与观察口，侧面可根据工艺需求加装液位检测、温度检测等接口，底部设置出料阀组，可直接对接下游输送管道完成物料转序。设计过程中充分考虑设备的操作便利性与维护空间，罐体之间预留足够的操作间距，方便操作人员完成阀门操作、设备清洁、易损件更换等日常维护工作，平台框架采用型材焊接成型，整体结构刚性充足，可承受多台罐体满载运行时的载荷，避免搅拌作业过程中产生明显晃动影响运行稳定性。罐体与平台的连接位置做加强处理，可抵消搅拌装置运行时产生的径向载荷，延长设备整体使用寿命。
