多锥式物料分级分离设备结构设计

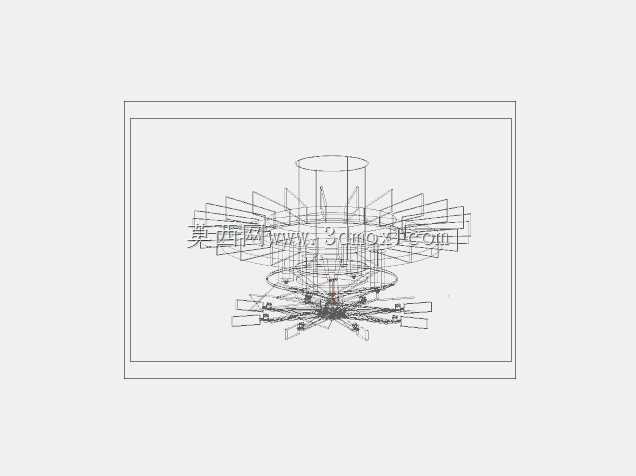

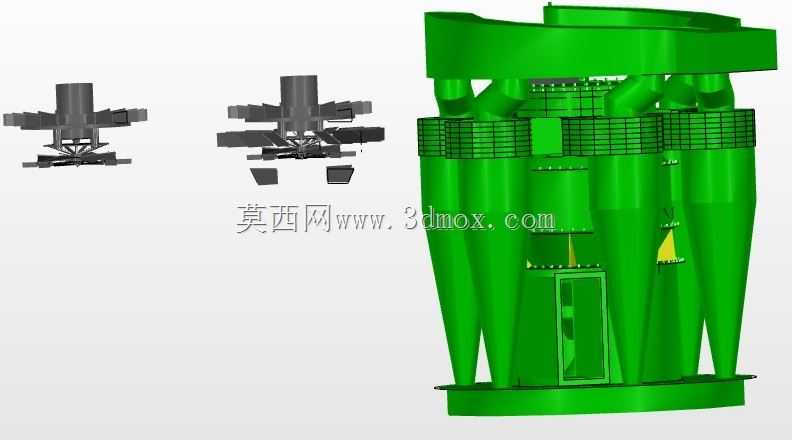

该结构主要应用于矿物加工、粉体材料生产、建材加工等行业的物料分级分选环节，可在物料粉碎加工后的循环处理流程中，完成不同粒径颗粒的精准分离，适配干法粉体分选的作业场景，能够嵌入现有粉碎加工生产线的物料流转链路，作为粉碎工序后的核心分级单元，将符合粒径要求的成品物料与需要返回粉碎环节的粗颗粒物料有效分流，提升整条生产线的加工效率与成品粒度均匀性。设备整体采用立式多锥组配的结构布局，上部设置环形汇流腔体，沿圆周均匀排布多组旋风分离锥筒，锥筒上部设置导流格栅结构，可对进入腔体的气固两相流进行均匀整流，避免气流偏载导致的分离效率下降。上部进料区域采用蜗壳式入料设计，可引导携带物料的气流沿切向进入分离腔，在腔体内形成稳定的旋转流场，利用不同粒径颗粒受到的离心力差异实现初步分级，较粗的颗粒在离心力作用下沿锥筒内壁下滑，经下部卸料结构汇集后返回粉碎工序再次加工，细颗粒则随内旋气流上升进入上部收集通道，完成成品物料的收集。设计过程中充分考虑了流场均匀性对分离精度的影响，对每个锥筒的入口角度、锥段收缩比、底部卸料口尺寸都做了匹配性设计，保证各锥筒的处理负荷均衡，避免单锥过载导致的分离效率波动。设备下部设置统一的集料仓与检修通道，可在不停机的状态下完成内部积料清理与易损件检查，降低日常维护的作业难度。安装边界上，设备整体为立式圆柱加锥段的组合外形，底部设置环形安装底座，可直接固定于生产线的钢结构平台上，进料口设置于上部腔体侧方，可与上游粉碎设备的出料管道通过法兰直接对接，下部粗料出口与细料出口分别对应返料输送机构与成品收集机构，无需额外增设复杂的转接结构，整体安装适配性强，可适配不同处理规模的粉体加工生产线的布局需求。结构设计上充分考虑了耐磨防护需求，与物料直接接触的锥筒内壁、导流格栅部位都预留了耐磨衬板的安装位置，可根据处理物料的磨琢性选择不同材质的衬板，延长设备的连续作业周期，减少停机维护频次。
