九缸星型航空活塞发动机结构展示

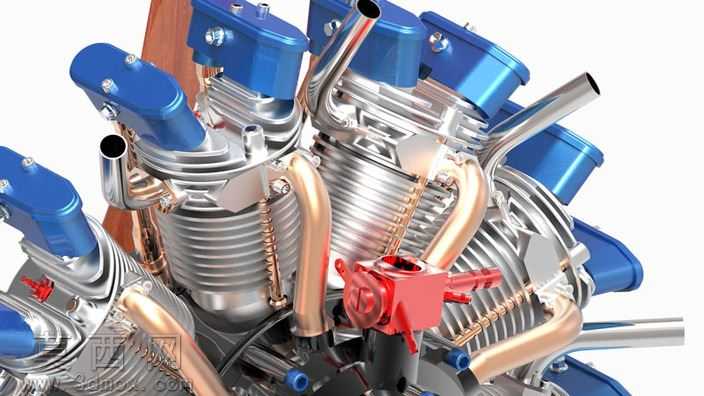

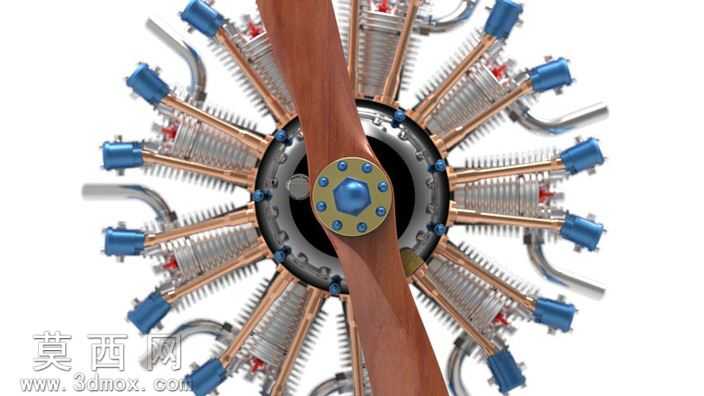

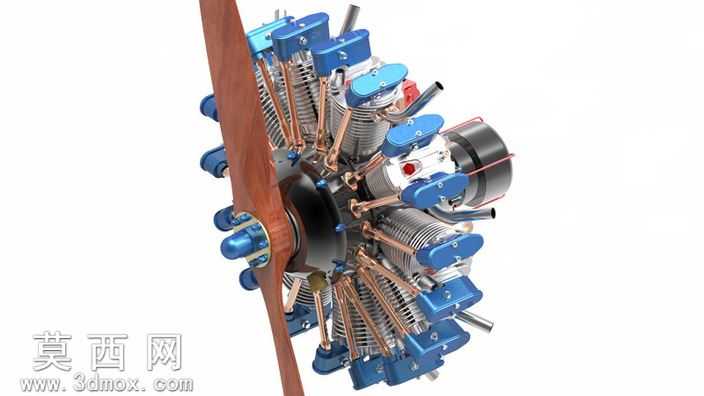

本作品为九缸星型活塞发动机的三维结构展示与动画演示模型，建模过程严格遵循星型发动机的真实机械结构逻辑，以中心曲轴为核心基准，沿圆周方向均匀排布九个独立气缸单元，每个气缸的活塞通过连杆与中心曲轴的偏心轴颈铰接，精准还原星型发动机特有的周向动力输出结构。建模阶段对发动机各部件进行了精细化还原：气缸部分单独构建散热鳍片结构，逐片排布的环形散热鳍片完全复刻风冷航空发动机的散热设计特征，气缸头部分整合了气门组件、火花塞安装位与排气接口结构，每个气缸的进气、排气通路都做了独立的管路建模，铜质进气管路沿气缸间隙排布，还原真实发动机的管路走向。模型对发动机的附属结构也做了完整呈现：前部的分电盘组件做了分色处理，红色的分电壳体与各缸的点火接线位清晰可辨，曲轴箱部分做了分层建模，还原曲轴箱的拼接结构与安装固定点位，气缸上部的蓝色气门室盖做了独立的材质区分，模拟金属烤漆的表面质感，散热鳍片部分采用哑光金属材质，还原铸铝散热件的粗糙金属质感，铜质管路采用抛光金属材质，呈现紫铜管路的暖调金属光泽。动画制作阶段通过关键帧设置实现曲轴的匀速旋转，带动九个活塞依次完成往复运动，精准匹配四冲程发动机的点火时序，同时通过相机运动关键帧设置环绕展示路径，配合景深效果突出核心结构区域，添加径向模糊效果强化运转时的动态视觉感受，动画后期添加了标题帧、暂停转场效果与背景音效，完整呈现九缸星型发动机从静态结构到动态运转的全流程展示，清晰展现这类经典航空动力装置的机械运作原理与精巧结构设计。
