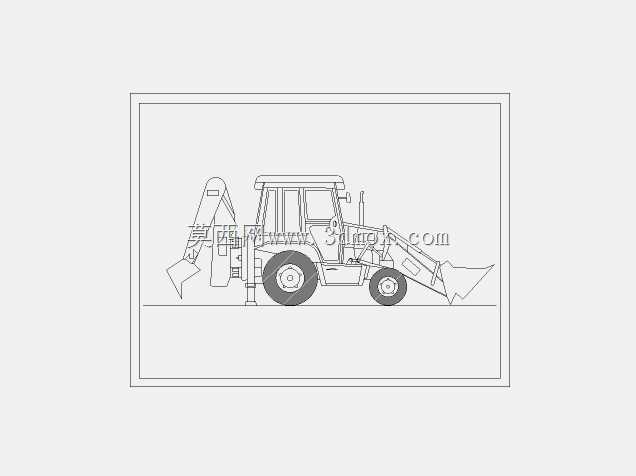

挖掘装载一体机二维工程设计方案

该设计方案呈现的是集挖掘与装载功能于一体的轮式工程作业设备，这类设备广泛应用于城乡基建施工、农田水利改造、厂区物料转运、市政管线维护等多元作业场景，能够在狭小作业场地内完成多类作业任务，无需额外配置多台单一功能设备，可有效压缩施工方的设备采购成本与场地调度成本，适配作业空间有限、作业内容繁杂的中小型工程项目需求。设备前端配置大容量装载铲斗，可完成散状物料的铲装、转运、场地平整、轻度推土作业，铲斗的切削角度经过反复校核，能够在插入料堆时降低阻力，提升铲装效率，同时铲斗与动臂的连接结构做了受力强化处理，可承受重载作业下的交变载荷，避免长期作业出现结构变形。设备后端配置挖掘工作装置，配备可伸缩的斗杆与可更换的挖斗，能够完成基坑开挖、沟槽修整、物料抓取、边坡整理等作业，挖掘臂的摆动范围覆盖设备后侧及侧方较大区域，配合可伸缩的液压支腿，在挖掘作业时能够为整机提供稳定的支撑，抵消挖掘作业产生的倾覆力矩，保障作业过程的整机稳定性。整机采用轮式行走底盘设计，转向半径控制在较小范围内，能够在狭窄的乡村道路、厂区通道内灵活转场，相比履带式同类设备，轮式结构不会对硬化路面造成损伤，更适合在已完成路面硬化的城区、厂区内作业，行走系统的轮胎选用深花纹工程轮胎，兼顾非硬化路面的抓地力与硬化路面的行驶平顺性。驾驶室采用全框式结构设计，视野覆盖前端装载区与后端挖掘区，操作人员在驾驶室内即可完成两类作业的操作切换，无需频繁调整机位，驾驶室的布局充分考虑人机工程学，操作杆件的布置符合操作人员的常规操作习惯，可降低长时间作业的疲劳感。整机的外形尺寸经过紧凑化设计，整体长度、宽度与高度均适配常规道路通行限界，可直接通过普通乡村道路与城市支路，无需额外拆解运输，转场便捷性突出。在设计过程中，对各工作装置的运动边界做了充分校核，避免作业过程中出现结构干涉，同时对各铰接点的受力做了模拟分析，确保各部件在额定载荷下的结构强度满足长期作业需求，液压管路的排布避开了运动部件的活动范围，降低作业过程中管路被剐蹭破损的风险。
