汽车可调式铰链安装支架结构设计

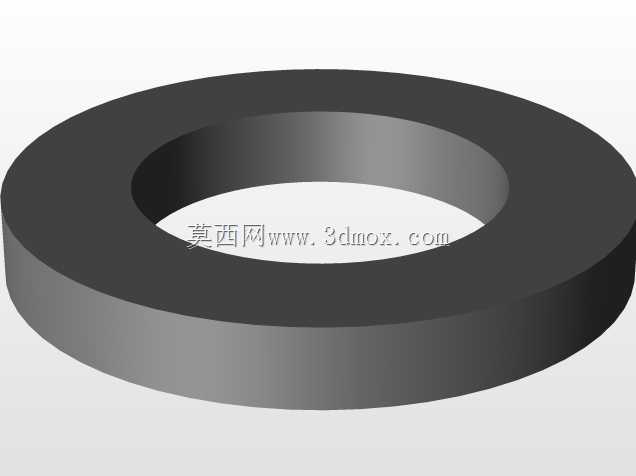

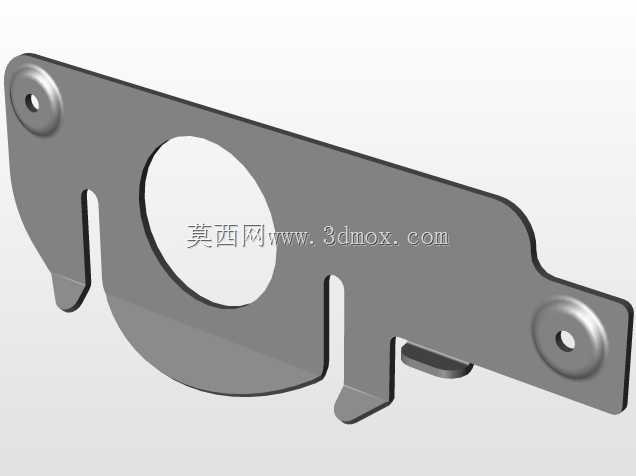

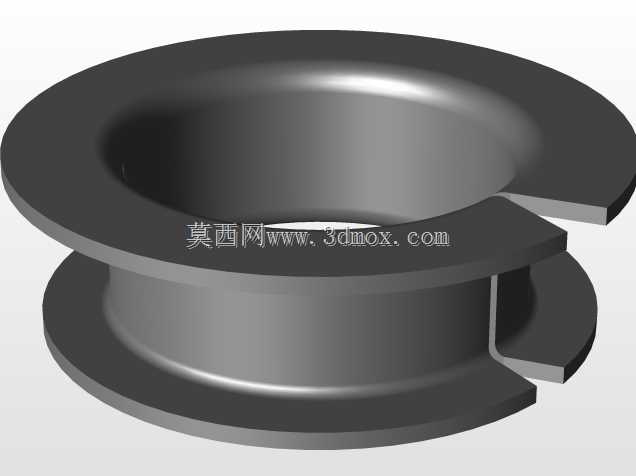

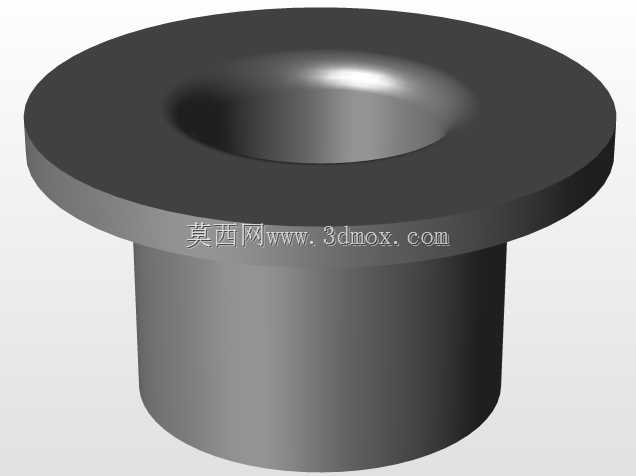

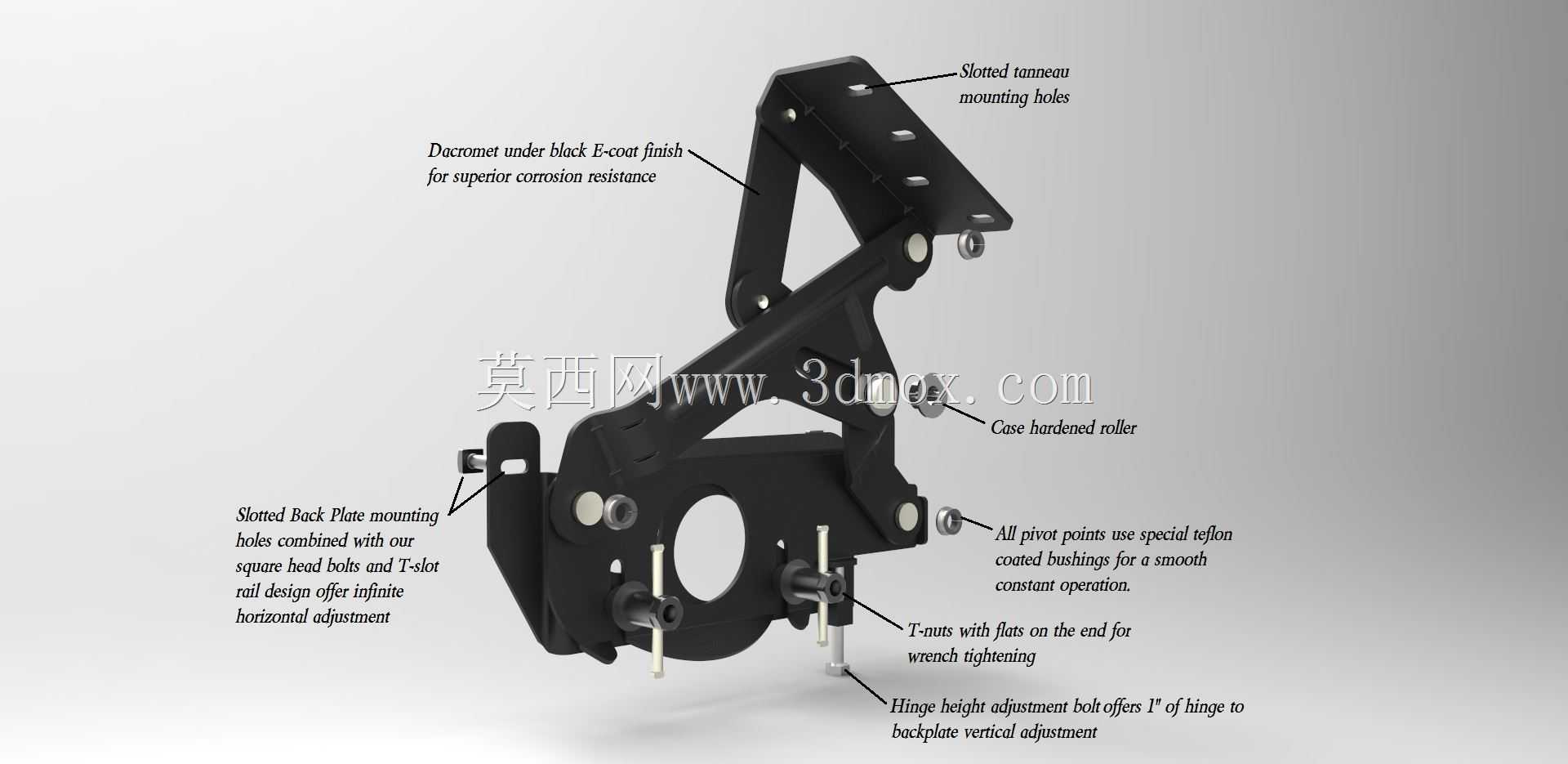

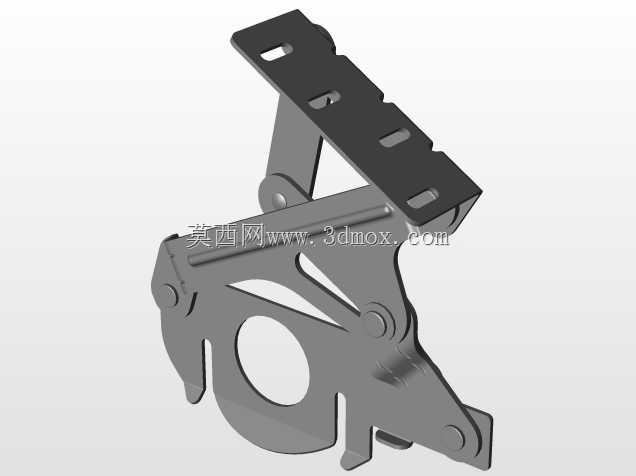

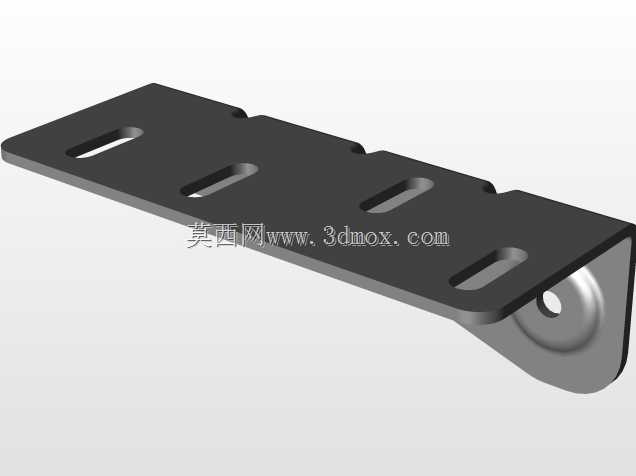

该结构件为汽车车身配套的可调式铰链安装支架，主要应用于商用车、改装特种车辆的车门铰接装配场景，承担车门与车身主体的连接承载、开合导向以及位置微调功能，是保障车门开合顺畅、装配精度匹配的核心承载部件。在实际装车场景中，该支架需要承受车门自重带来的持续静载荷，以及车辆行驶过程中颠簸、振动产生的交变冲击载荷，同时还要适配不同批次车身焊接带来的装配公差，满足后期车门维护、位置校准的调节需求。从功能特性来看，该支架采用多铰接点联动结构，所有枢轴位置均配置特氟龙涂层轴套，能够在无额外频繁润滑的工况下保持顺滑的转动表现，避免长期使用后出现铰接卡滞、异响、磨损过量的问题；支架主体表面采用黑色电泳加面涂处理，能够抵御车辆使用过程中遇到的泥水侵蚀、盐雾腐蚀以及日常剐蹭，大幅提升部件的户外使用寿命；端部配置的淬火硬化滚轮，能够在车门开合过程中与车身导向面形成滚动摩擦，降低开合阻力，减少接触面的磨损量。设计过程中，工程师充分考虑了装配适配性需求：支架上预留的 slotted 长圆形安装孔，配合方头螺栓与T型导轨结构，能够实现水平方向的无级位置调整，抵消车身焊接、车门总成装配带来的尺寸偏差；铰链高度调节螺栓可提供1英寸范围内的垂直方向调节量，无需额外打磨、扩孔即可完成车门与车身的间隙、面差校准，大幅降低整车装配线的调试工时，也为后期售后维修更换部件提供了便利。从安装边界来看，该支架上部预留的多组标准间距安装孔，可直接匹配车身侧围的预装螺母点位，下部连接端适配主流规格的车门铰链安装尺寸，整体结构紧凑，在满足承载强度与调节行程的前提下，尽可能压缩了占用的车身内部空间，避免与车门内部的玻璃升降机构、线束、门锁总成产生运动干涉；所有外露的调节螺栓端部都做了圆角处理，避免装配调试过程中划伤操作人员，也防止长期使用后尖锐部位割伤周边线束护套。整体结构通过多组铰接臂的联动设计，在车门开合过程中能够引导车门按照预设轨迹运动，避免车门边缘与车身翼子板、门槛部位发生剐蹭，同时配合各点位的耐磨、防腐设计，能够满足整车全生命周期的使用强度要求，适配多种车型的车门装配升级需求。
