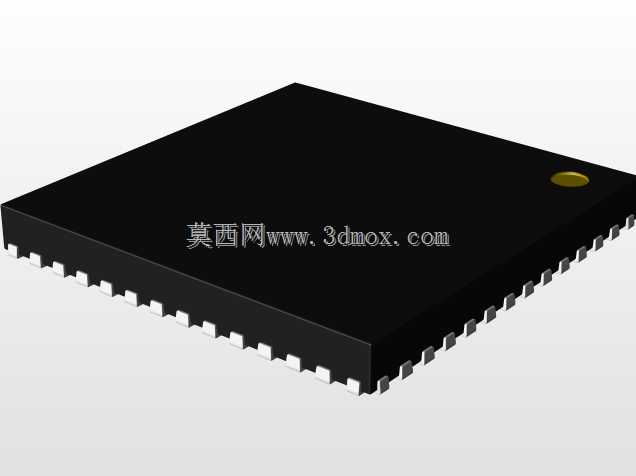

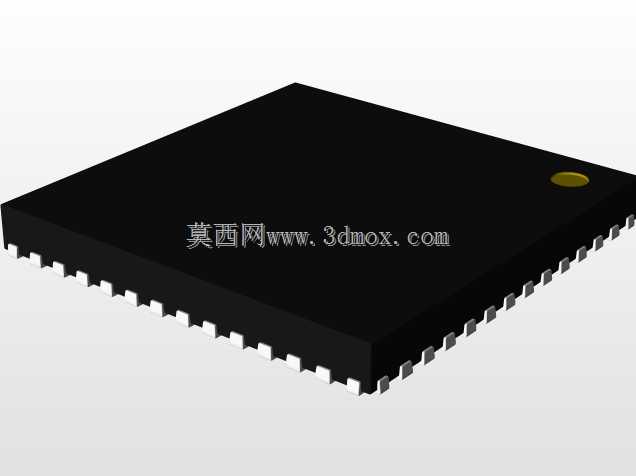

QFN48封装贴片集成电路三维结构

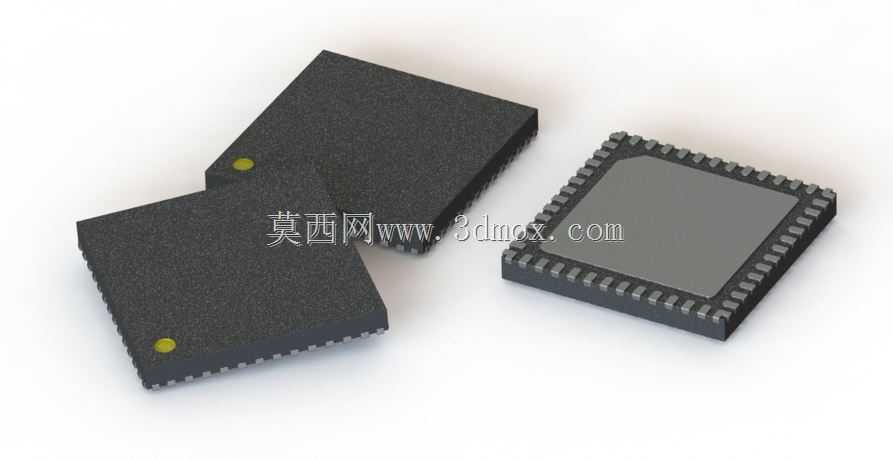

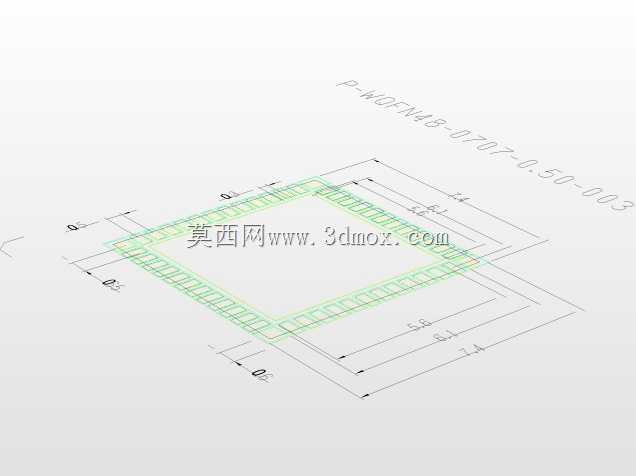

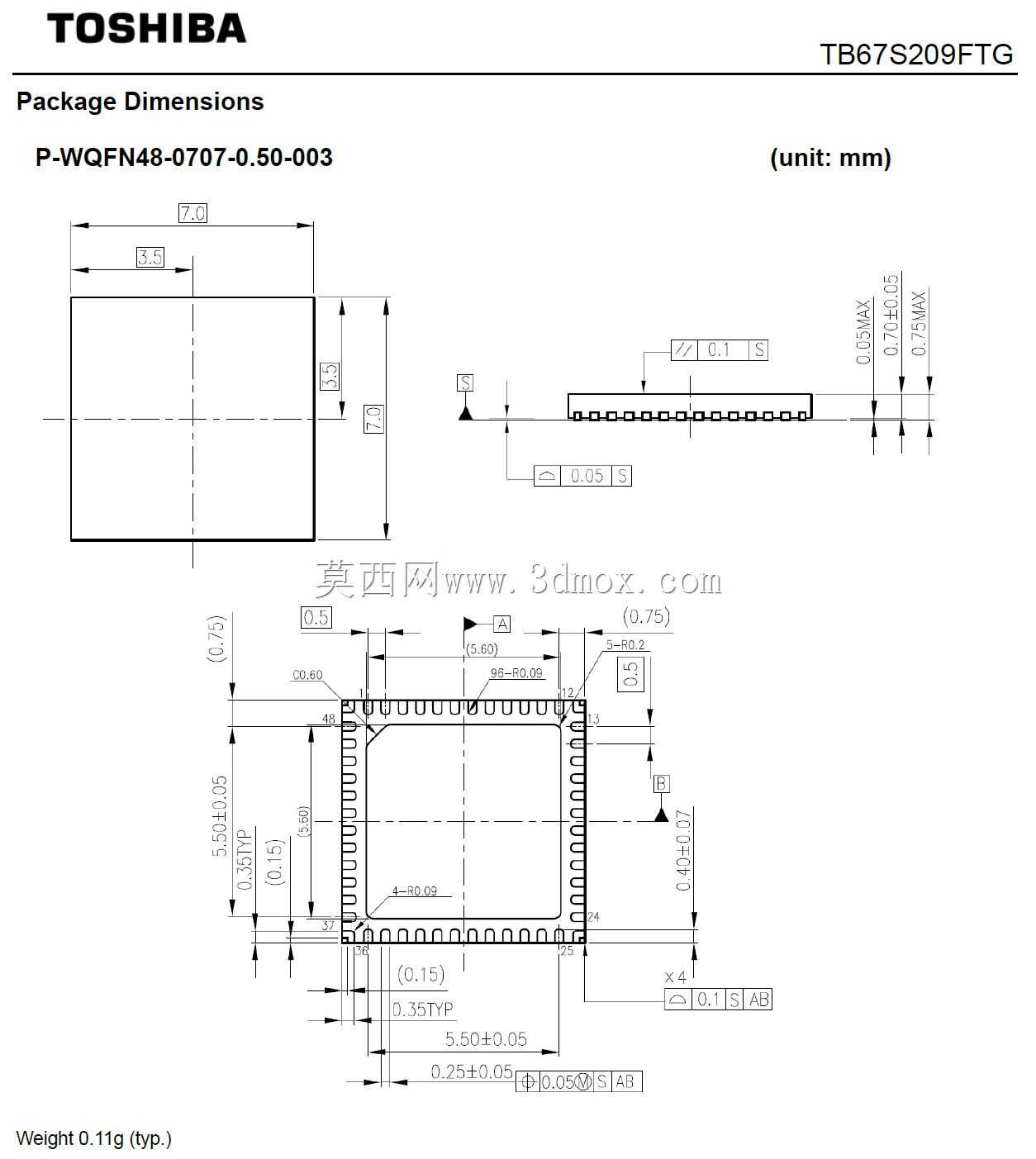

本次呈现的是QFN48规格的方形扁平无引脚封装器件三维结构，这类封装器件是当下高密度电子组装领域应用极为广泛的表面贴装元器件，常见于消费电子、工业控制板卡、车载电子模块、通信终端设备的电路板设计场景中，承担着芯片与外部电路的信号连通、物理防护、散热传导的核心作用。从实际应用场景来看，这类无引脚封装器件凭借极小的安装占用空间、优异的高频信号传输表现，被大量用于便携智能设备的主控周边电路、电源管理模块、信号转换单元中，相比传统有引脚的封装形式，它能有效缩短信号传输路径，降低引脚寄生参数带来的信号损耗，适配高速信号传输的电路设计需求。从产品功能特性来看，该封装结构采用底部焊盘与侧边外露焊盘结合的设计，底部中心区域通常设置大面积散热焊盘，可直接与印制电路板上的散热铜箔连接，将芯片工作产生的热量快速传导至板卡散热层，大幅提升器件的持续工作负载能力；周边排布的48个信号焊盘尺寸统一，焊接后与电路板形成可靠的面接触连接，相比传统鸥翼引脚封装，抗机械振动性能更强，能适配车载、工业现场等存在持续振动的使用环境。在设计思路上，该结构严格遵循QFN封装的通用设计规范，整体采用规整的方形塑封主体，边缘做微小的倒角处理，避免塑封体边角在转运、贴装过程中出现崩缺；所有外露焊盘的位置度、平面度都按照表面贴装工艺的公差要求设计，确保在自动化贴片机吸料、视觉定位、回流焊接的全流程中，能精准匹配电路板焊盘位置，减少焊接虚焊、连锡的不良概率。从外形尺寸与安装边界来看，该封装主体为7mm×7mm的方形结构，整体塑封厚度0.9mm，底部焊盘的排布范围严格控制在封装主体投影区域内，安装时不会额外占用板卡的布线空间，设计电路板封装库时，仅需按照焊盘实际位置预留对应焊接区域，同时在中心散热焊盘位置设计对应的散热过孔阵列，即可满足器件的安装与散热需求，周边器件的布局边界可紧贴封装外侧0.5mm以上区域设置，能最大化提升板卡的空间利用率。
