激光切割组装式手掷滑翔机结构设计

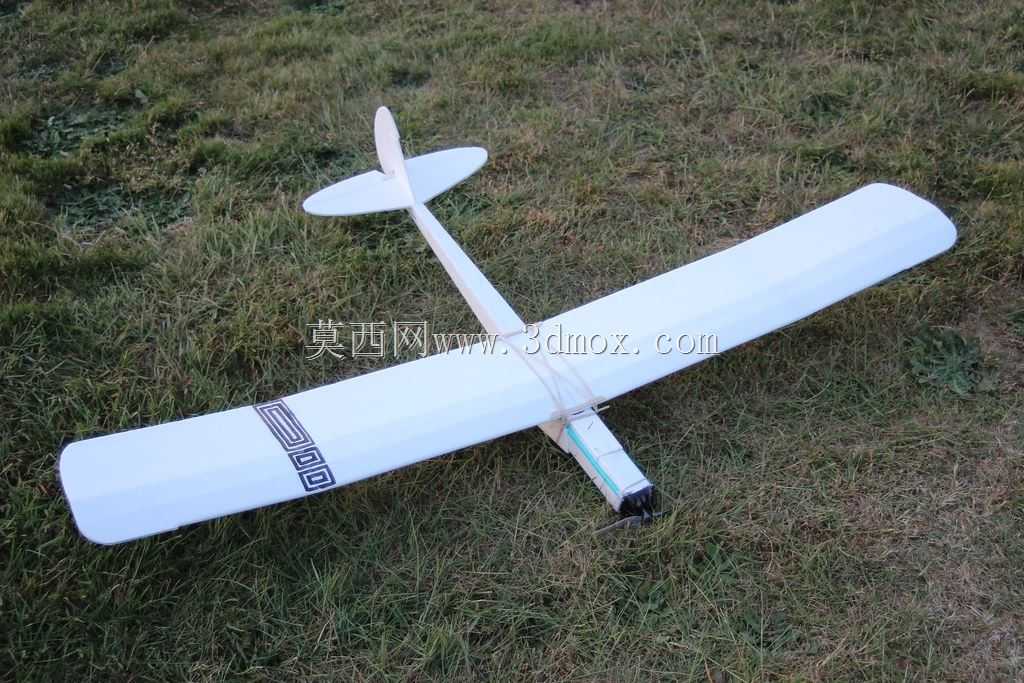

这款手掷滑翔机采用板材激光切割拼接的结构方案，核心设计思路是依托平面板材的高精度切割工艺，将整机受力构件拆分为可互锁卡接的平面零件，无需复杂模具与粘接工装即可完成组装，大幅降低小批量试制与个人DIY的制作门槛。从实际应用场景来看，这类结构既可以作为青少年航空科普教育的实操教具，让参与者在组装过程中理解固定翼飞行器的升力原理、重心配平逻辑，也可作为航模爱好者入门手掷滑翔的练习载体，还能通过加装微型动力组件改装为小型电动自由飞模型。

设计过程中优先考虑了组装容错性，所有卡接接口预留了0.1-0.2mm的配合间隙，适配常见的泡沫板、轻木、亚克力等多种切割板材，不同材质仅需微调切割功率参数即可获得一致的装配精度。整机气动布局采用常规高单翼加尾翼的成熟构型，主翼采用平凸翼型，在低速手掷工况下能获得较高的升阻比，尾翼部分通过垂直尾翼保证航向稳定性，水平尾翼预留了微调安装槽，可根据实际投掷力度、现场风速调整俯仰角度，快速找到最佳滑翔配平点。

从安装边界与尺寸控制来看，整机翼展控制在600-800mm区间，机身长度匹配翼展比例控制在500mm左右，所有切割零件的排版可在标准A2幅面板材内完成排布，材料利用率超过85%，减少加工过程中的板材浪费。结构受力上，机身主梁采用双层板材叠合卡接的设计，在机头投掷受力点、机翼与机身连接位置做了局部加厚处理，承受手掷初始冲击力时不会出现结构断裂，机翼前缘做了圆弧过渡处理，既降低飞行阻力，也能减少轻微碰撞时的翼面损坏概率。

实际使用中，这类滑翔机的重心设计在主翼弦长30%位置，组装时仅需在机头位置根据所选板材密度添加少量配重即可达到配平要求，无需复杂的重心测算设备。尾翼与机身的连接采用插拔式结构，既方便运输收纳，也可在飞行损坏时快速替换零件，维护成本极低。切割路径设计时特意将所有连接点的切口做了微倒角处理，组装时无需额外打磨即可顺利拼接，零件边缘无毛刺，适配教学场景下的学生动手操作需求，避免尖锐边角造成划伤。
