重型仓储三层钢制置物货架结构设计

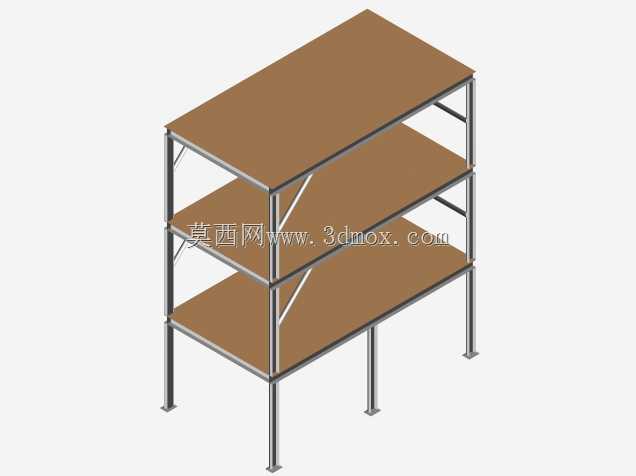

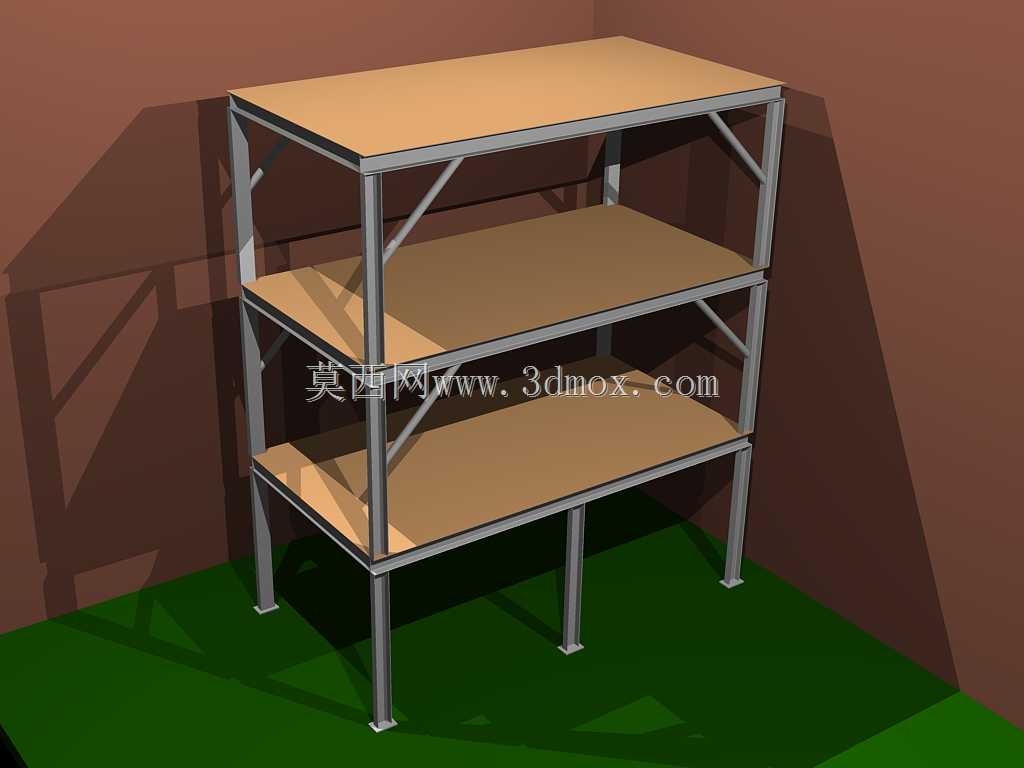

在生产车间原料暂存区、电商仓配中心重型货品存放区、五金工具库房这类对单位面积承重有较高要求的场景里，常规轻型置物架往往无法满足大重量货品的堆载需求，这款三层结构的重型存储架，正是针对这类重载存储场景做的结构方案。从实际使用逻辑出发，这类货架的核心用途是承载单层层重较高的工业原料、工装夹具、重型包装货品，区别于轻型家用置物架，它的结构设计完全围绕承重稳定性展开。整体框架采用方形金属管材作为主立柱，单根立柱从底部落地脚一直延伸至顶层台面下方，中间没有拼接断点，避免了多段拼接带来的应力集中问题；层板采用平整的高强度平板结构，边缘与框架做满焊连接，不会出现层板受载后翘边、移位的问题。侧面的斜向交叉支撑杆是整个结构抗侧倾的核心，在货架单侧受载、或者受到叉车等设备意外剐蹭产生侧向力时，交叉撑可以将侧向载荷快速分散到四根主立柱上，避免框架出现平行四边形形变，提升整体结构的抗扭、抗侧移能力。底部的落地脚采用平底支撑结构，安装时可以配合膨胀螺栓与水泥地面做固定，进一步提升货架满载状态下的稳定性，避免取放高层货品时货架出现晃动。设计过程中优先考虑了安装边界的适配性，整体宽度控制在常规仓储通道可容纳的尺寸范围内，深度适配标准托盘的摆放宽度，三层台面的间距做了差异化设置，底层预留更高的空间可以放置高度较高的重型箱体，中间层和顶层的间距适配常规尺寸的货品箱，最大化利用垂直方向的存储空间。需要注意的是，当前方案属于初步设计阶段，未做批量制造前的工艺验证，实际投产前还需要根据额定承载重量，对管材壁厚、焊接节点强度、层板挠度做进一步的力学校核，根据实际存储货品的单重调整斜撑的排布密度，若用于潮湿环境还需要补充表面防腐处理的工艺要求。这类货架在实际排布时，单组货架之间可以通过侧面连接件做并排拼接，拓展成连续的存储排架，不需要额外增加独立立柱，能够有效降低仓储区域的设备投入成本，同时保证整排货架的结构一致性。
