18英寸方形低温空气扩散器结构设计

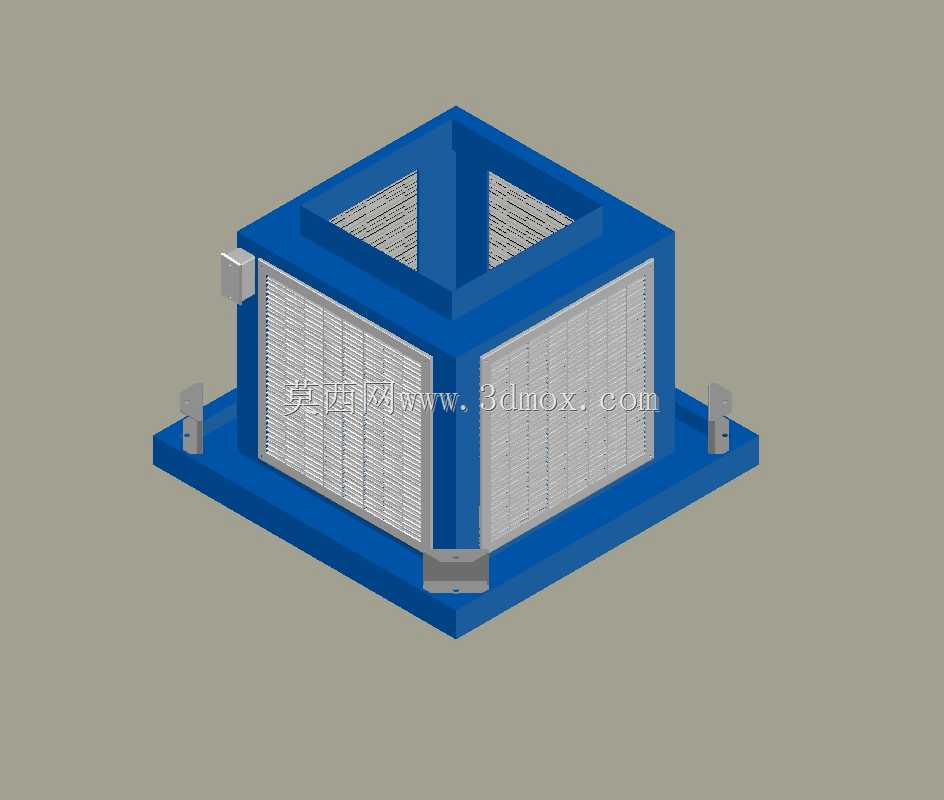

在低温送风空调系统的末端布设环节，这类方形扩散器的适配性直接决定了工作区域的气流组织合理性，尤其常见于对温场均匀度要求较高的洁净车间、低温仓储作业区以及高精度恒温实验空间，能够避免低温送风直接直吹作业面造成的局部结露、人员体感不适或是设备局部温降超标问题。从结构设计逻辑来看，整体采用立方框架式承载结构，外部蓝色框架为一体式折边成型的壳体结构，既承担内部滤网组件的固定限位作用，也作为安装时的受力承载基体，底部延伸出的安装支脚预留了螺栓固定孔位，可直接与吊顶龙骨或是设备送风接口的法兰面完成对接，安装边界预留的支脚调节余量能够适配现场安装面的平面度误差，降低现场安装的配作加工量。设备三个外露立面均布设了整流滤网结构，滤网采用密纹网格排布，能够对送出的低温气流进行多方向匀流打散，避免单一方向送风造成的气流射程过远、局部风速过高的问题，顶部的方形接口为标准送风对接端，可直接与对应尺寸的低温送风风管完成密封连接，接口处的折边结构预留了密封垫的安装槽位，能够减少低温送风过程中的冷量泄漏与接口凝露风险。设计过程中针对低温工况的使用需求，框架转角位置均做了圆弧过渡处理，避免低温环境下尖角位置的应力集中造成结构变形，同时滤网与框架的连接采用嵌入式压条固定，无需额外紧固件外露，既降低了冷桥传导的概率，也方便后期运维过程中拆卸滤网进行清洁更换。整体外形尺寸为18英寸见方的立方结构，额定送风能力匹配3000立方英尺每小时的送风量，安装时仅需保证底部支脚的固定孔位与预装支架对齐，顶部接口与风管完成密封连接即可投入使用，多面出风的结构设计能够让低温气流沿三个水平方向缓慢扩散，在工作区域形成均匀的温度层，不会出现传统单风口送风的局部过冷区域，同时框架底部的承托结构能够承载滤网长期使用过程中积灰带来的额外重量，避免长期运行后滤网下垂变形影响整流效果。
