立式农用饲草切碎加工设备结构设计

这款立式饲草切碎设备主要面向小型养殖户、家庭农牧场的草料加工场景，可完成青秸秆、干牧草等物料的切碎作业，适配畜禽饲喂前的草料预处理需求，也可用于小规模种植场景下的杂草粉碎还田前置处理。设备整体采用立式框架布局，底部通过方形安装脚座与作业地面固定，安装时需保证四个脚座处于同一水平基准面，预留周边不小于600mm的操作与维护空间，避免传动部件运转时与周边障碍物发生干涉。

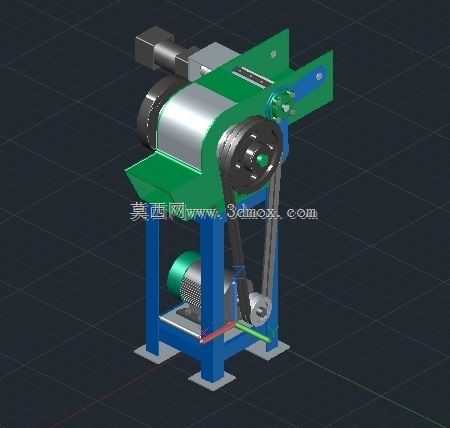

从结构设计逻辑来看，设备采用上下分层的功能分区设计，底部蓝色方管焊接机架为整台设备提供刚性支撑，机架下层预留动力单元安装位，动力通过链传动副向上传递至上部切碎作业腔，这种布局能有效缩短传动路径，降低动力传递过程中的损耗，同时将较重的动力单元布置在设备下部，可降低整机重心，提升设备运转时的稳定性，减少高速切碎作业时的振动幅度。上部作业腔采用倾斜式喂料斗设计，喂料口朝向操作人员一侧倾斜，角度设置为32度，既方便操作人员连续喂入草料，又能避免切碎过程中草料碎屑从喂料口飞溅伤人。切碎腔外侧设置可开合的防护盖板，日常作业时盖板处于锁闭状态，需要清理腔体内残留草料、更换动刀时可快速开启，无需拆解大量结构件。

传动系统采用滚子链搭配张紧轮的设计，张紧轮安装在机架中部的可调腰型孔位上，安装维护时可通过调整腰型孔上的固定螺栓位置改变张紧轮压紧程度，补偿链条长期使用后的磨损伸长量，保证传动效率稳定。切碎作业端的刀盘采用圆盘式结构，动刀通过螺栓固定在刀盘的可调安装座上，可根据实际需要的草料切碎长度调整动刀伸出长度，适配不同畜禽对草料长度的饲喂要求，比如饲喂牛羊时可将动刀伸出量调大获得较长的草段，饲喂家禽时则调小伸出量获得更细碎的草料。设备的出料口设置在切碎腔侧下方，切碎后的草料可直接落入下方的收集容器，也可对接小型输送装置完成连续出料作业。

设计过程中针对作业场景的实际痛点做了对应优化，比如机架的方管连接处全部采用满焊工艺，避免长期振动导致焊缝开裂；所有外露的传动部件外侧都设置了钣金防护壳，防止操作人员误触运转部件引发安全事故；喂料斗内部设置了挡料筋条，可对喂入的草料起到初步梳理作用，避免成捆草料直接喂入造成刀盘卡滞。整机的安装边界尺寸控制较为紧凑，无需大面积固定作业场地，可根据加工需求转移作业位置，适配农牧区分散加工的使用特点。
