任天堂GameBoy彩色掌机外观结构

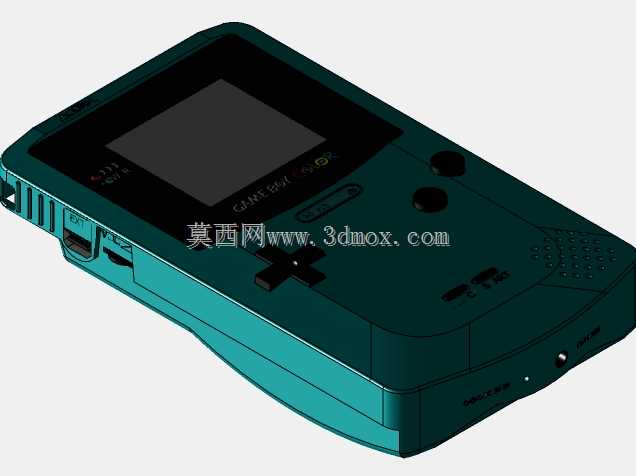

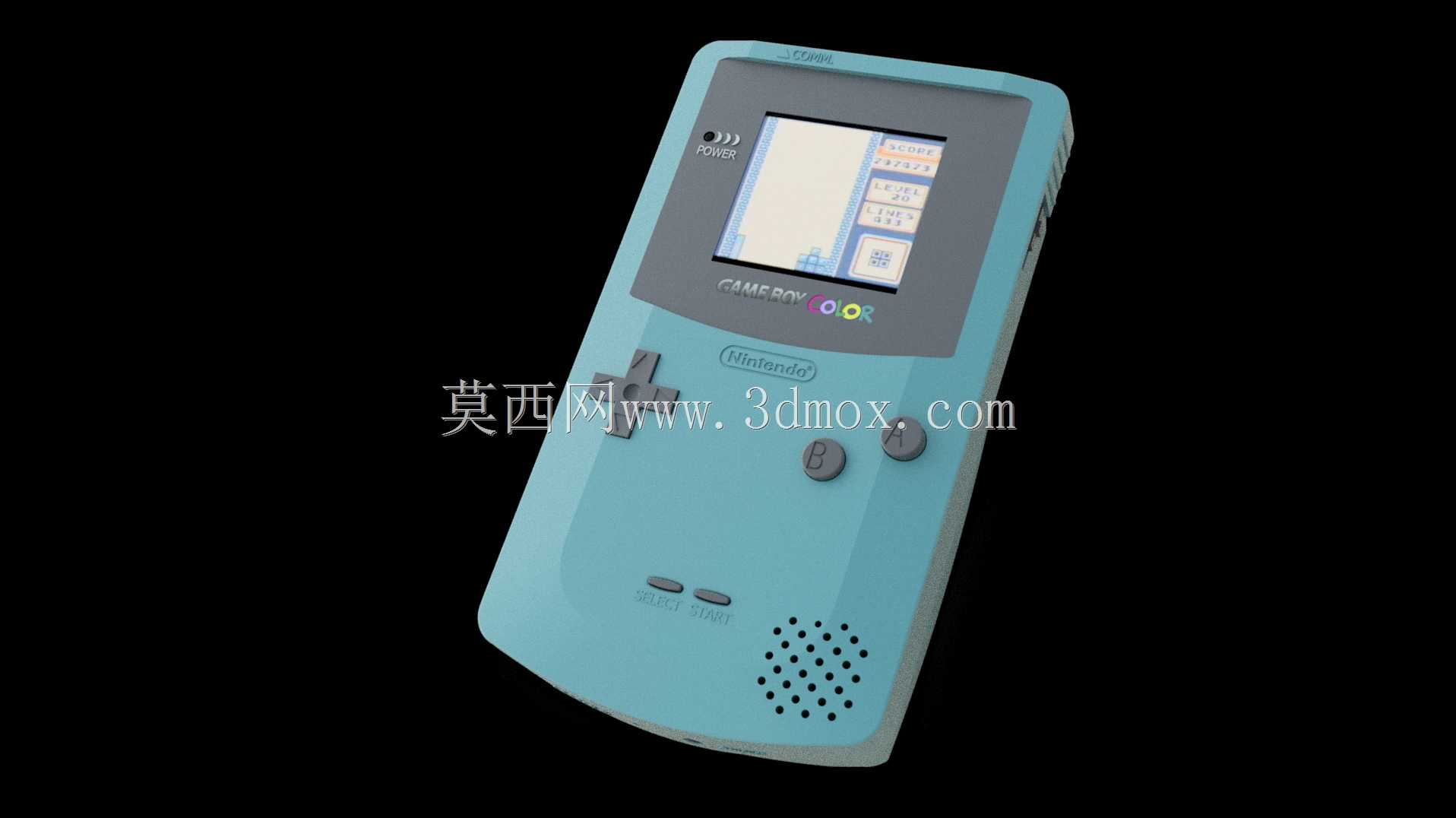

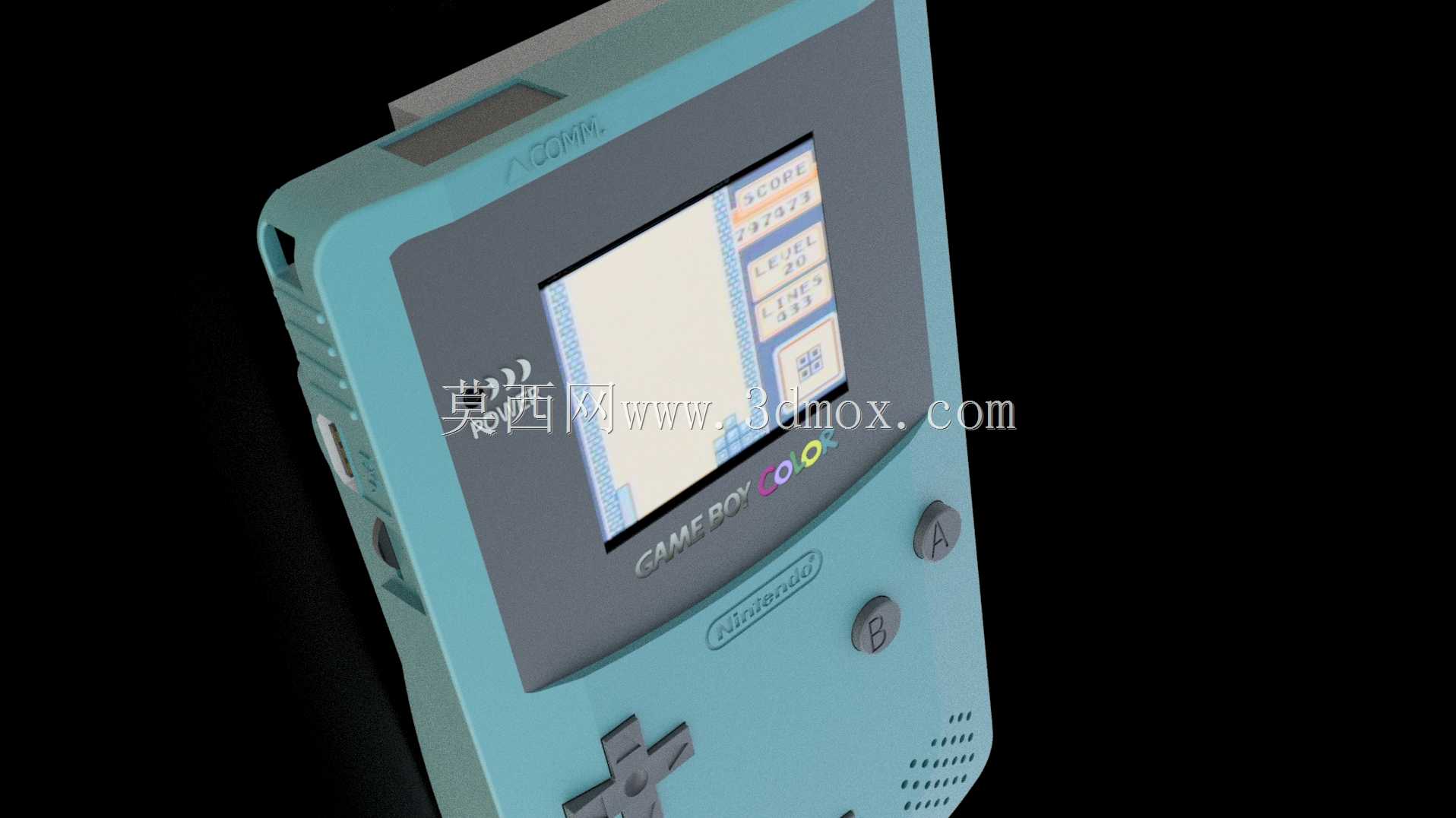

该模型围绕任天堂GameBoy Color手持游戏机的外观与内部装配关系展开，重点还原了前面板、屏幕窗口、按键区、扬声器孔、电池仓边界以及壳体分件方式。对于从事消费电子结构设计、手板验证和逆向建模的人员来说，这类模型可用于检查手持产品在握持状态下的按键可达性、屏幕可视角度以及壳体壁厚过渡是否合理。屏幕区域采用下沉式窗口设计，边框与显示面之间形成明确台阶，既能保护液晶屏，也为透明视窗或防尘镜片预留安装空间。方向键位于左侧拇指自然落位区，A、B动作键布置在右侧，二者的中心距、按压行程和键帽高度需要结合手指活动范围确定；Select与Start键横置在下方，避免误触同时保持正面布局紧凑。扬声器出声孔采用阵列式小圆孔，孔位分布既要满足声学扩散，又要保证壳体局部强度，模型中可据此评估孔边距、孔间距以及背面音腔的封闭边界。机身侧面保留卡带插槽、接口和连接端口的位置，这些特征决定了内部主板、支架和壳体卡扣的排布方向。壳体四角做圆弧过渡，边缘壁厚均匀变化，能够降低注塑成型时的缩水与翘曲风险；背面电池仓盖与主机壳体的配合线、卡扣位置和电池容纳空间，是手持设备结构设计中常见的装配约束。建模时将前后壳、按键、屏幕镜片、标牌和出声孔分别建为独立特征，有利于后续进行干涉检查、拆装演示和工程图输出。整体尺寸边界以单手握持为核心，宽度需容纳屏幕与按键，厚度需兼顾电池、主板和音腔，长度则保证掌根支撑与拇指操作范围。该结构还可作为便携电子产品壳体设计的参照，用于分析分模线走向、表面处理分区、按键复位方式、屏幕固定形式以及跌落时边角受力路径。
