40英尺标准集装箱多视图结构设计

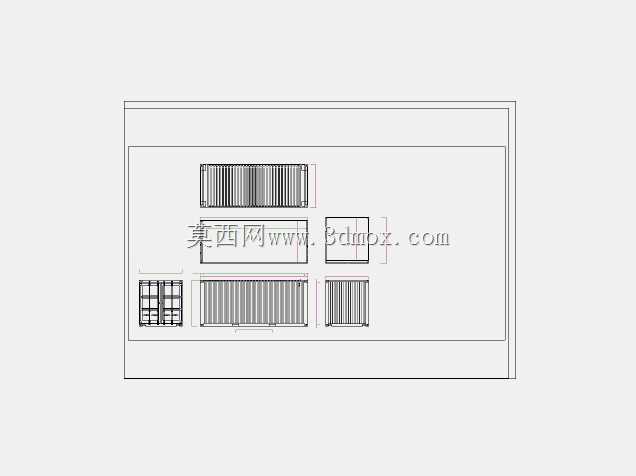

在跨区域干线物流、港口堆场周转、多式联运场景中，40英尺标准集装箱是目前全球货运体系里应用占比最高的标准化装载单元，这套设计图纸完整覆盖了该型集装箱的正视图、侧视图、俯视图、端面视图等核心投影维度，能为结构建模、堆场布局规划、载具适配校核提供精准的几何参考。从实际工程应用角度出发，该型集装箱的设计严格遵循国际通用ISO货运集装箱尺寸规范，外部长度控制在12192mm、宽度2438mm、高度2591mm的标准边界内，内部有效装载尺寸预留了足够的结构件安装余量，角件位置完全匹配标准吊具、平板挂车、铁路货运平车的锁固点位，不管是堆场堆码时的上下层对位，还是海运过程中的舱内固定，或是公路、铁路转运时的快速锁装，都能实现无适配调整的通用化作业。设计过程中优先考虑了储运场景的通用性需求，箱体主结构采用波纹钢板拼接的承载形式，侧壁波纹结构在降低整箱自重的同时，能提供足够的侧向抗形变能力，满足堆码5层满载箱体时的承重要求；端部门扇采用双开对分结构，铰链位置与锁杆布局完全适配现有场站的通用开门作业工具，不需要额外配置专用工装就能完成装卸货操作。不同于非标定制的特种集装箱，这款标准ISBU集装箱的结构设计完全对齐全球通用的货运流转标准，不管是用于常规干货的跨洋运输，还是后续改造为临时仓储单元、模块化集成房屋的基础载体，这套多视图图纸都能提供准确的外形与安装边界参考。在建模落地过程中，设计人员特意将各视图的投影关系做了严格对齐，角件、门锁、通风口等附属结构的位置在所有视图中都保持坐标统一，不会出现多视图尺寸错位的问题，能直接用于三维模型的拉伸、装配校核，也能为物流仿真场景中的集装箱排布、装卸路径模拟提供精准的轮廓依据。针对场站作业中的常见工况，设计时也预留了足够的结构冗余，比如底部横梁的排布间距完全匹配叉车作业的叉齿进入范围，不管是空载还是满载状态下，叉车从端面或侧面都能顺利完成举升作业；顶部吊点的位置与角件完全集成，不需要额外焊接吊耳就能满足整箱吊装的受力要求，避免了现场改造带来的结构强度损耗。
