工地运输独轮手推车三维结构模型

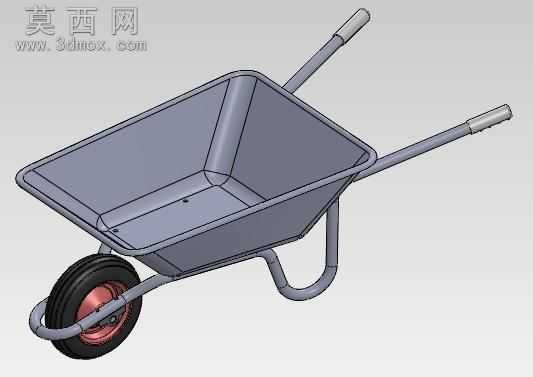

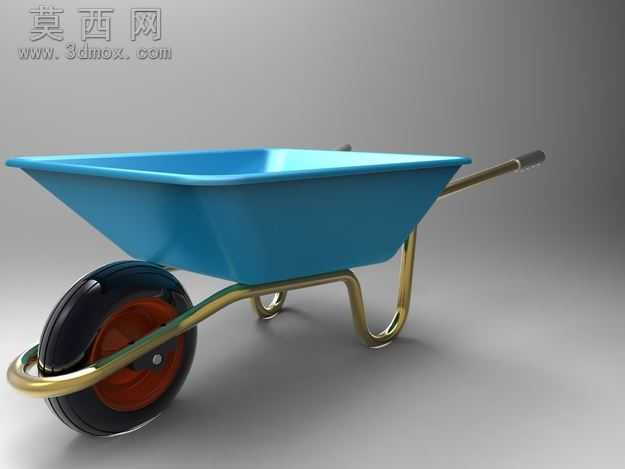

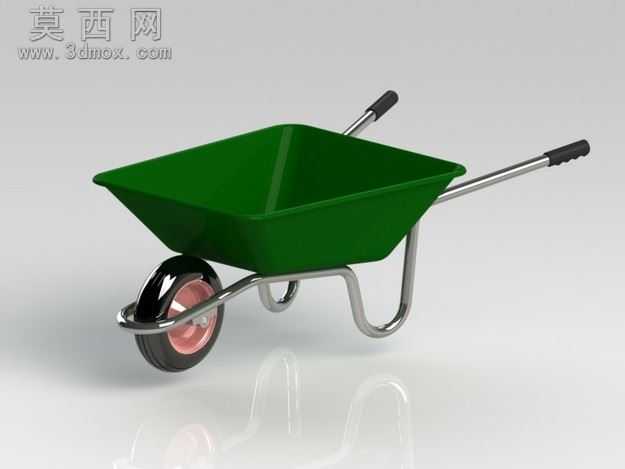

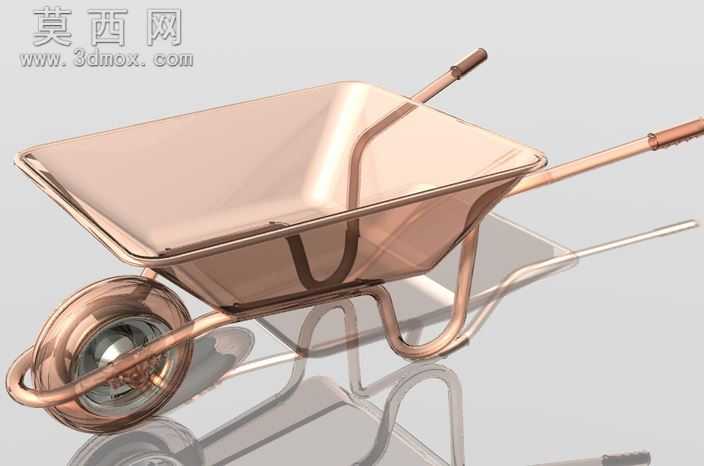

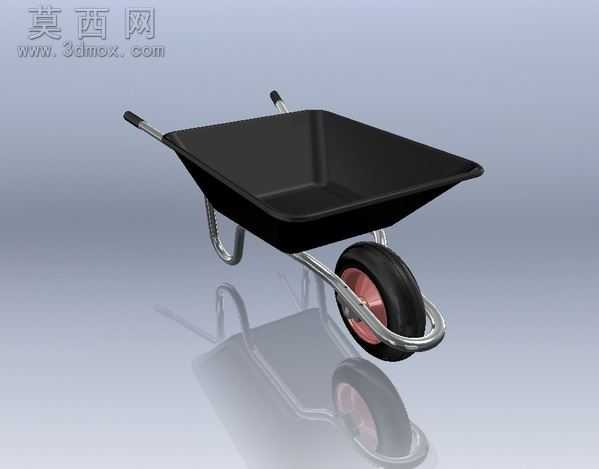

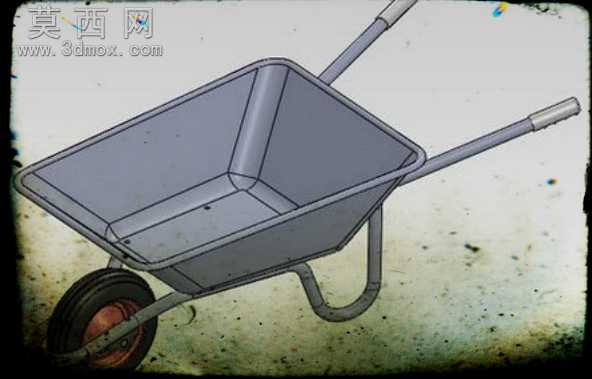

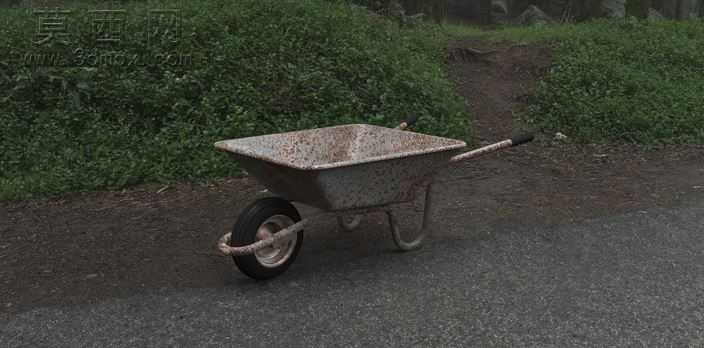

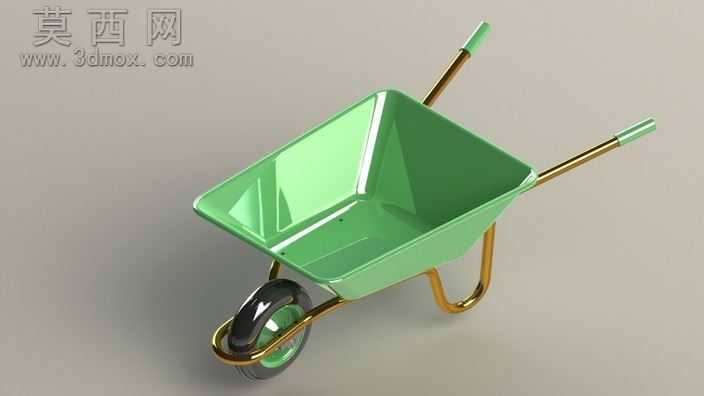

本模型为工地短途物料运输用独轮手推车，整体采用SolidWorks完成全参数化建模，建模过程严格遵循实际手推车的生产制造尺寸逻辑，对每个零部件的装配关系做了完整约束，可直接用于结构验证、工程出图或3D打印参考。模型主体分为料斗、车架、行走轮、握把四个核心部分，料斗采用钣金折弯成型的结构设计，建模时通过钣金模块绘制料斗的展开轮廓，添加折弯系数、止裂槽等工艺特征，还原了真实料斗的圆角过渡、加强筋压型以及底部的安装定位孔，料斗边缘做了卷边处理的结构设计，既提升了料斗的结构强度，也避免使用过程中锋利边缘划伤操作人员。车架部分采用圆管弯折焊接的结构，建模时通过3D草图绘制圆管的空间走向，添加扫描特征生成管体，对弯折位置做了圆角过渡处理，还原了焊接位置的贴合结构，同时在车架与料斗的连接位置、车架与轮轴的安装位置都添加了对应的安装座、加强筋特征，保证结构受力的合理性，符合实际使用中的承重需求。行走轮部分还原了充气轮胎、轮毂、轮轴、轴承的完整装配结构，轮胎表面添加了防滑胎纹特征，轮毂做了辐板式的结构设计，轮轴与车架之间添加了转动配合约束，可模拟真实的车轮转动效果。握把部分在圆管末端添加了防滑橡胶套的结构，橡胶套表面做了防滑纹理设计，提升握持的摩擦力。整体模型完成装配后添加了真实的材质属性，料斗与车架赋予哑光金属钢材材质，轮胎赋予黑色橡胶材质，橡胶握把赋予磨砂软胶材质，轮毂赋予喷漆金属材质，通过渲染模块调整光照角度与环境反射，呈现出接近真实产品的视觉效果。建模过程中优先考虑了结构的实用性，独轮的设计让整车可以在狭窄的工地路面、田埂小路等空间受限的场景灵活转向，双握把的设计方便操作人员控制平衡与推行方向，料斗的敞口设计方便装卸散装物料，底部的支撑腿结构可以在停放时稳定支撑整车，避免倾倒。整个模型没有冗余的特征，所有零部件都可拆分，方便后续根据需求做结构修改，比如调整料斗容积、更换轮径尺寸、调整握把高度等，可作为短途人力运输设备设计的参考模型，也可用于相关机械课程的教学演示案例。
