创意剖视结构火花塞工业设计

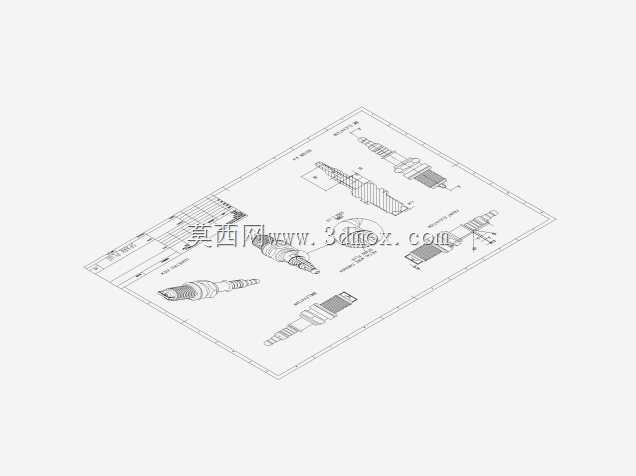

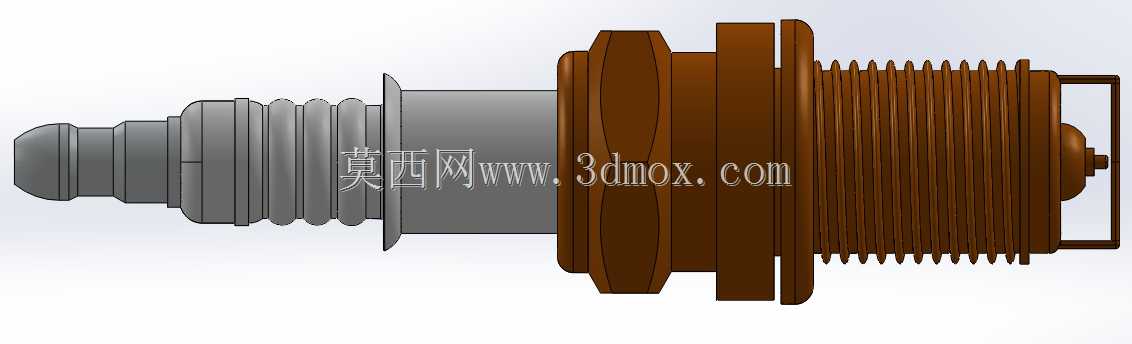

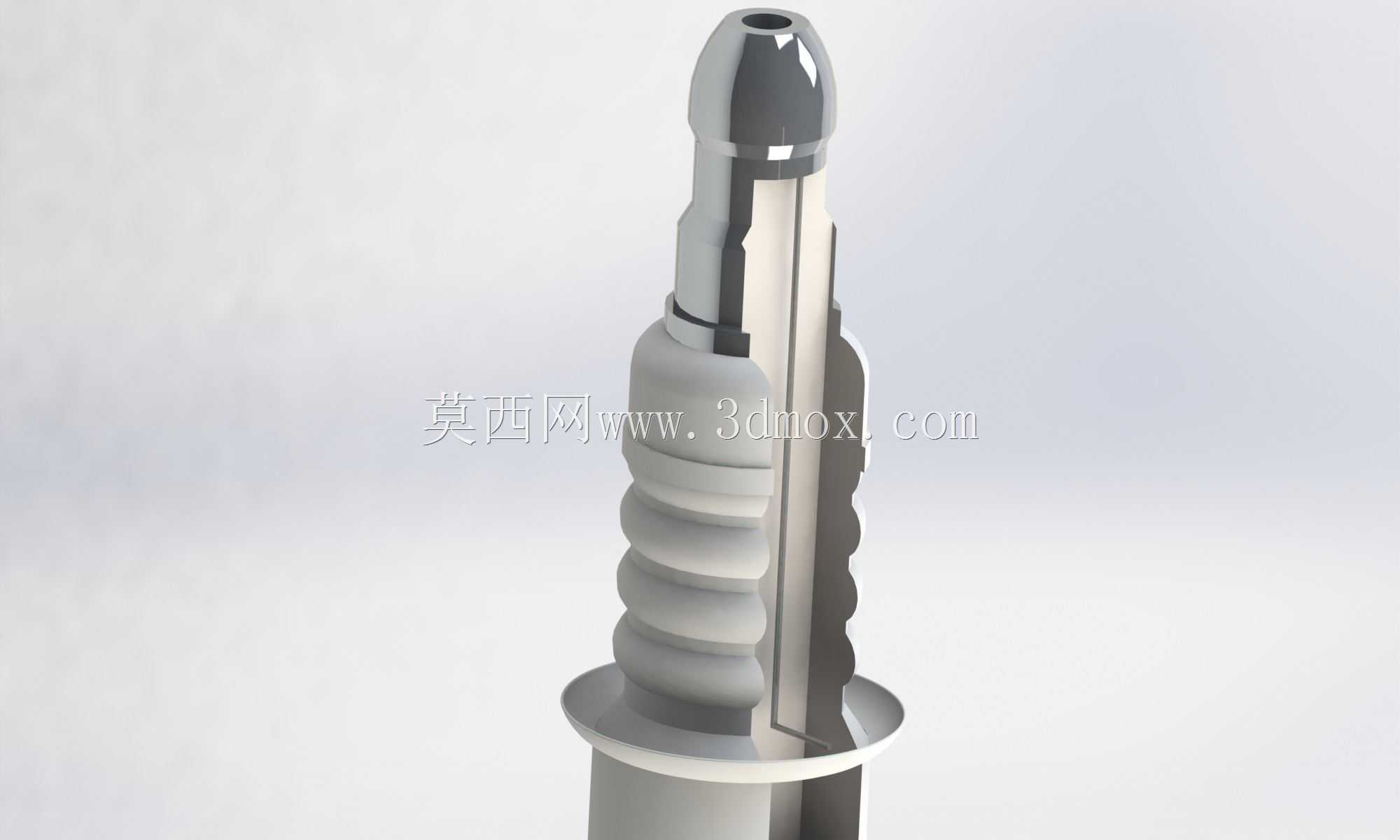

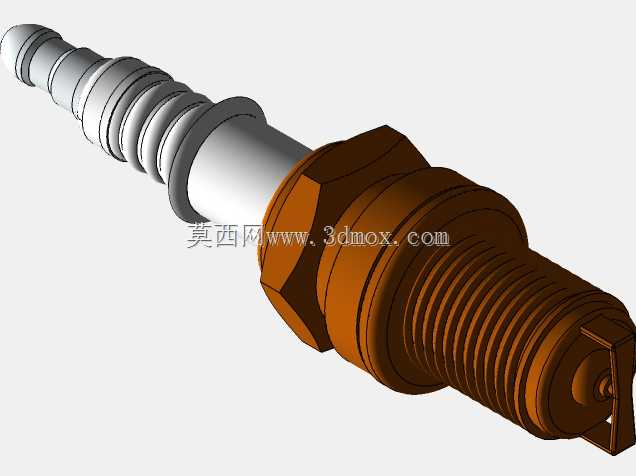

这款火花塞采用半剖视的结构呈现方式，能直观展现内部电极、绝缘瓷体、密封壳体与接线端子的装配关系，在内燃机点火系统中承担着将高压电引入燃烧室、击穿电极间隙产生电火花以点燃气缸内可燃混合气的核心作用，广泛适配乘用车、摩托车、小型通用动力机械等搭载往复式内燃机的设备。从设计逻辑来看，上部的金属接线端子做了阶梯收窄与环形卡槽结构，既能够保证高压点火线的插拔锁紧可靠性，也能避免接线处出现松脱漏电的问题；中部的绝缘瓷体采用多道环形褶皱结构设计，一方面增加了瓷体的表面爬电距离，避免高压电沿瓷件表面发生闪络击穿，另一方面褶皱结构也能提升瓷体与金属壳体之间的嵌合抱紧力，抵消发动机工作时反复的冷热冲击带来的结构应力，防止瓷件松旷漏气。下部的金属壳体带有标准六角拧动面与螺纹安装段，螺纹规格匹配主流内燃机缸盖的安装孔位，安装时可通过标准套筒施加规定扭矩完成紧固，六角面下方的密封垫圈安装位能够保证燃烧室的密封性能，避免气缸压缩压力泄漏影响发动机做功效率。侧电极与中心电极的间隙经过合理匹配，能够保证在不同工况的混合气浓度下都能稳定产生足够能量的电火花，电极端部采用耐高温合金材质的设计思路，可承受燃烧室内部瞬时高温高压的燃烧冲击，延长部件的使用寿命。半剖的展示形式清晰呈现了内部各零件的装配层级，从接线端到电极端的同轴度设计保证了电流传导的稳定性，壳体外部的螺纹长度与拧入深度经过匹配设计，既保证电极能够伸入燃烧室的合适位置，也不会因为伸入过长干扰气门运动或者活塞上行行程，适配多数小排量自然吸气内燃机的安装边界，可作为点火系统结构教学、发动机零部件装配演示、内燃机维修实训的直观展示模型，也能为同类型点火部件的结构优化设计提供参考，帮助设计人员快速理解火花塞各部分的功能对应关系，在做配套选型时快速核对安装尺寸与结构匹配度。
