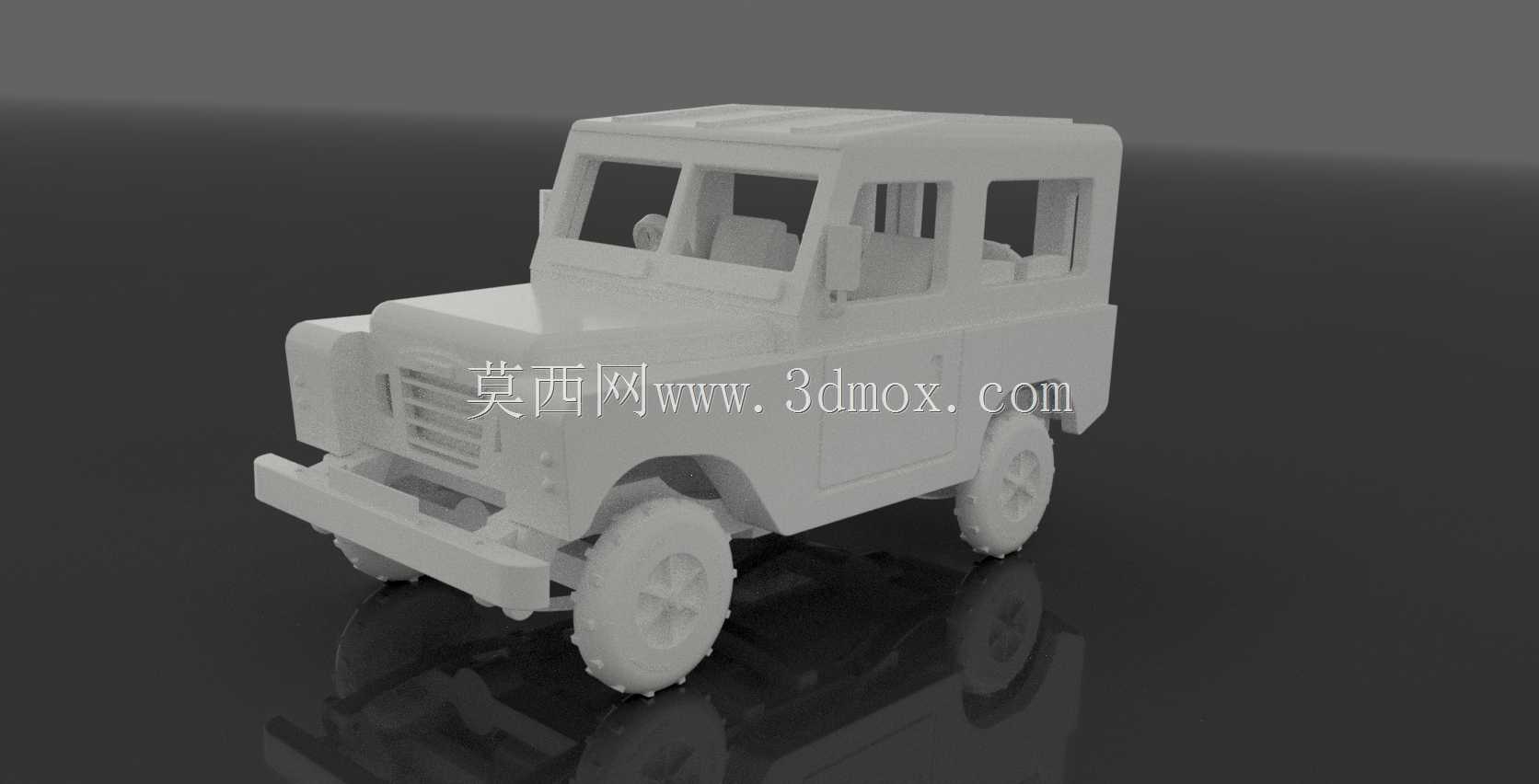

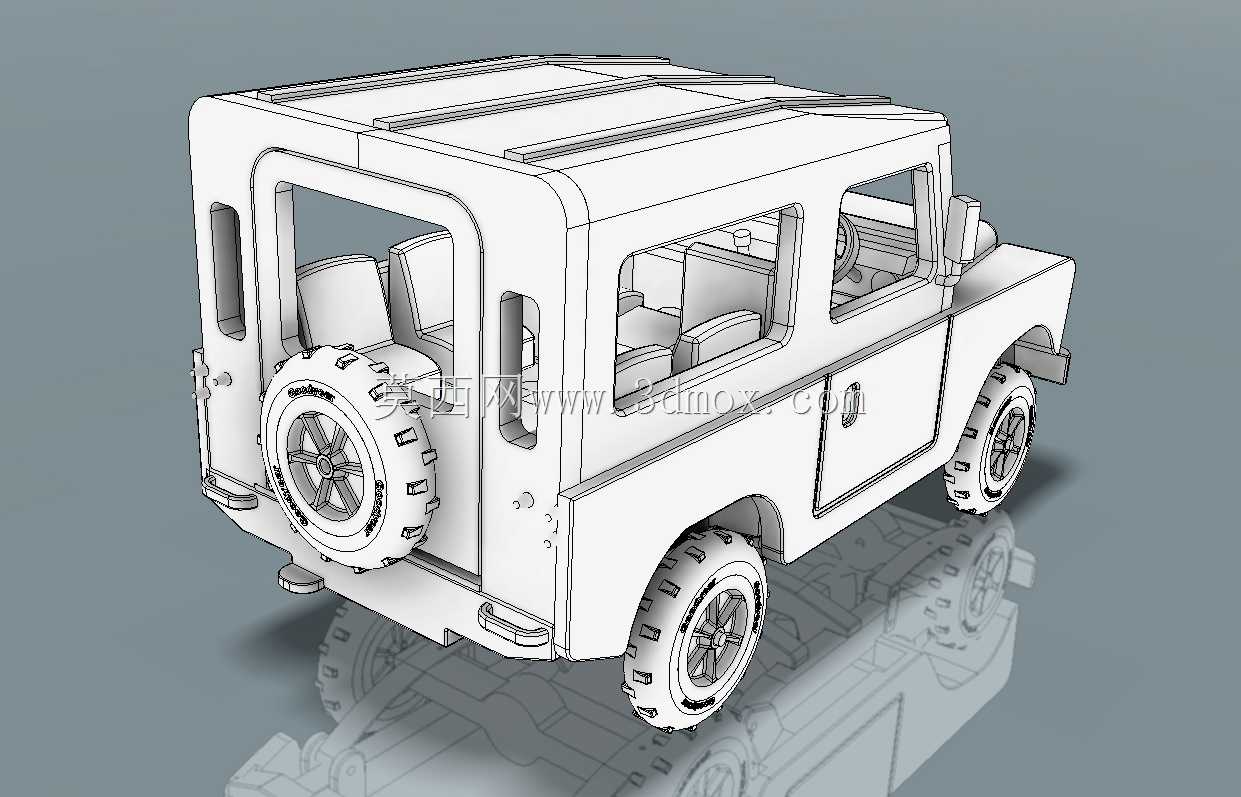

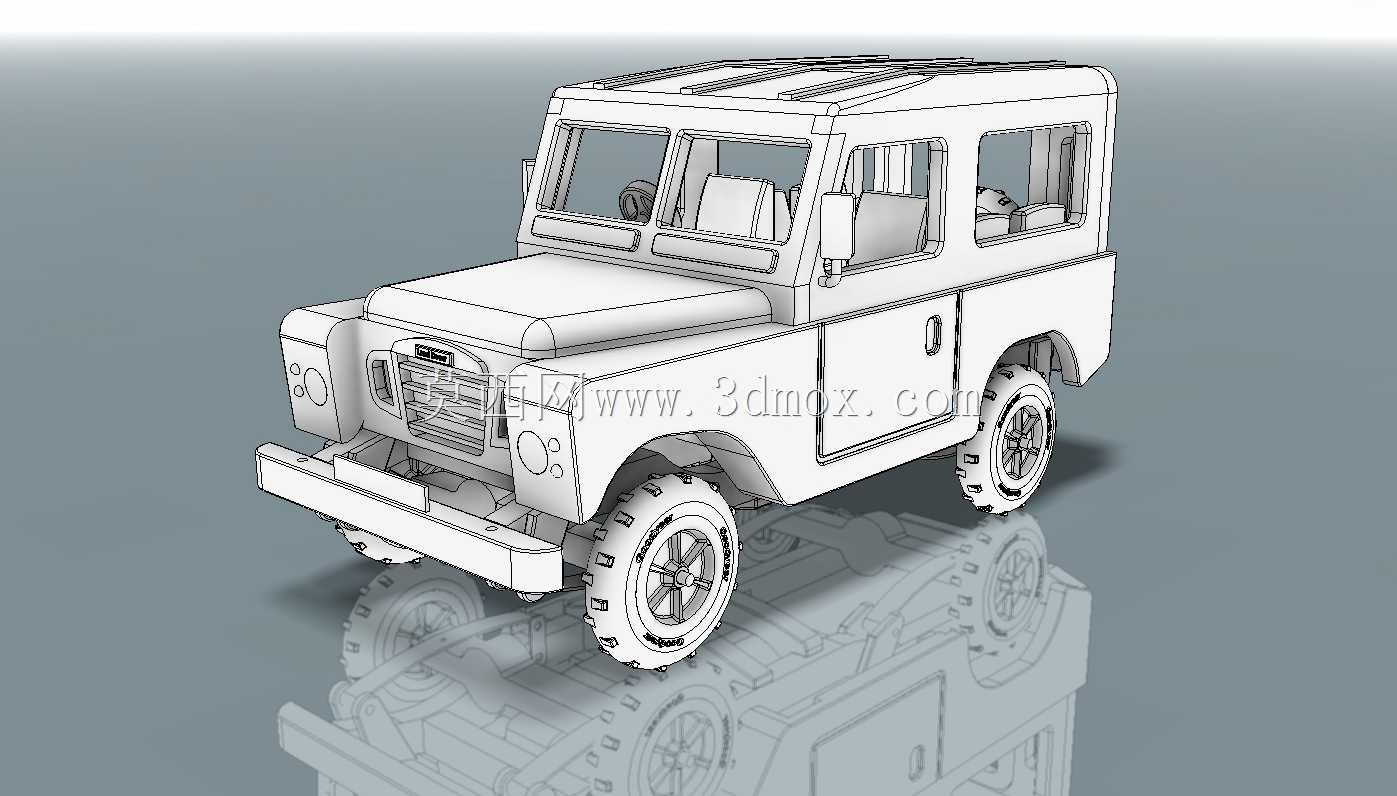

Inventor搭建的路虎木质玩具车结构设计

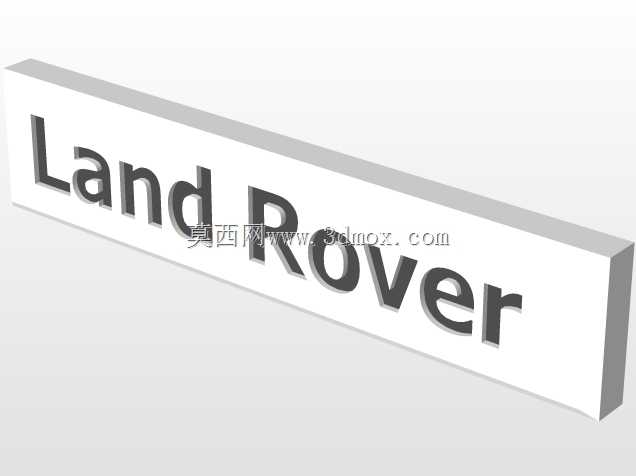

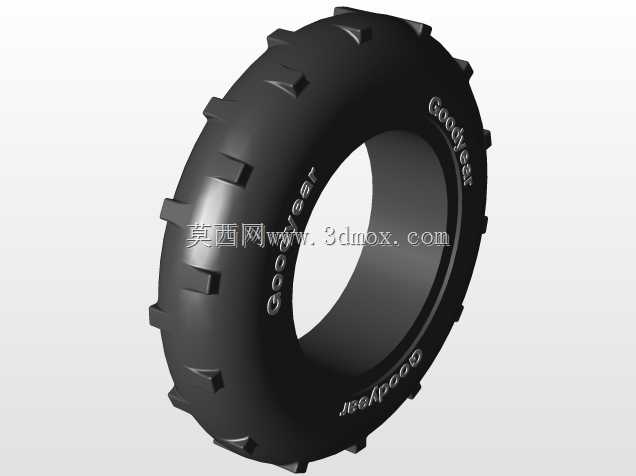

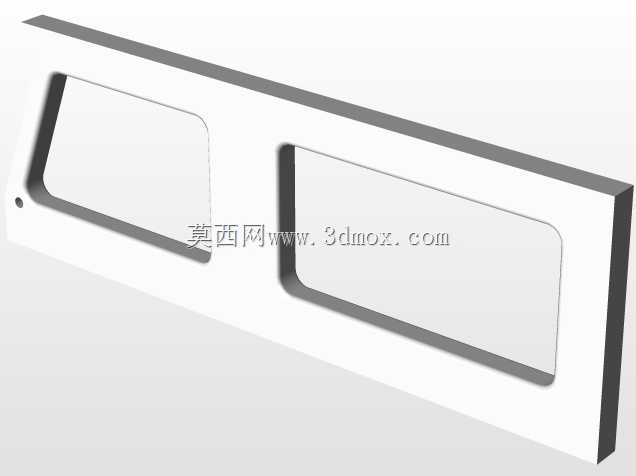

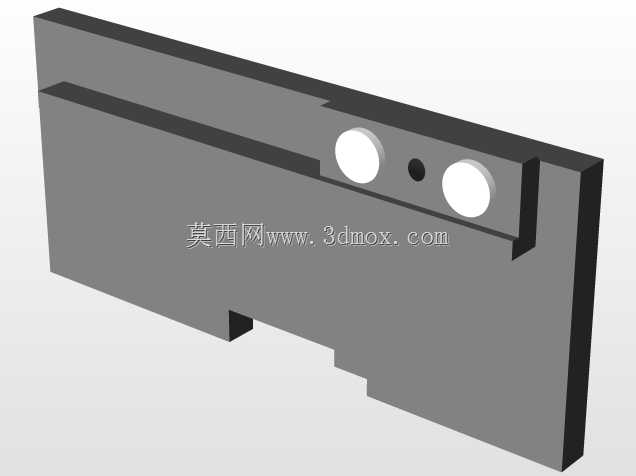

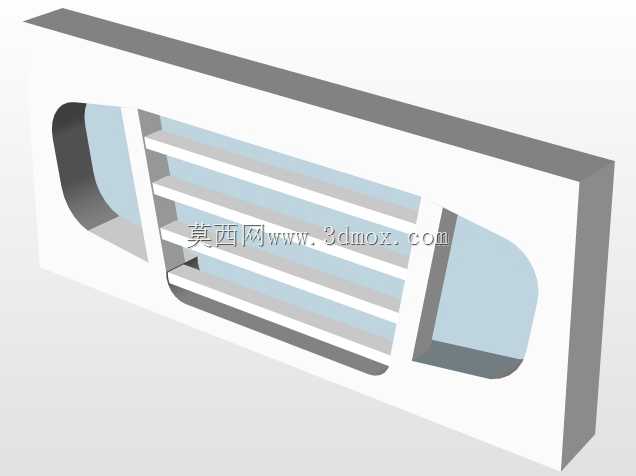

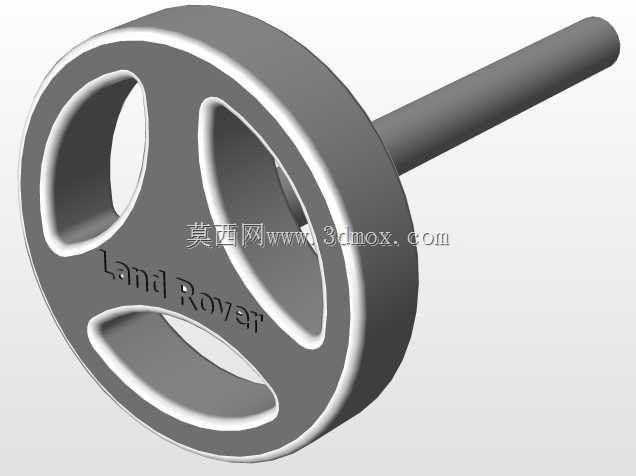

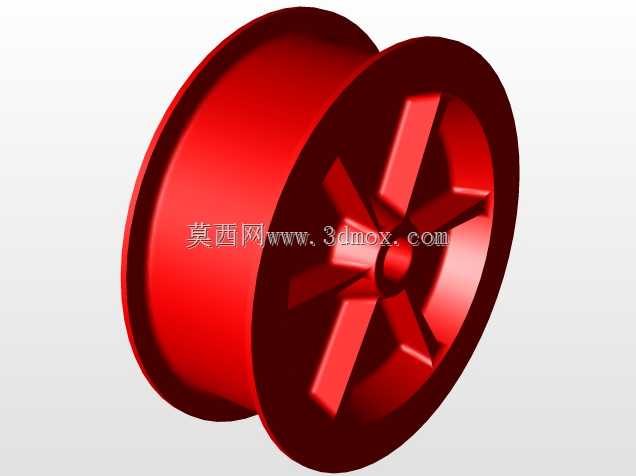

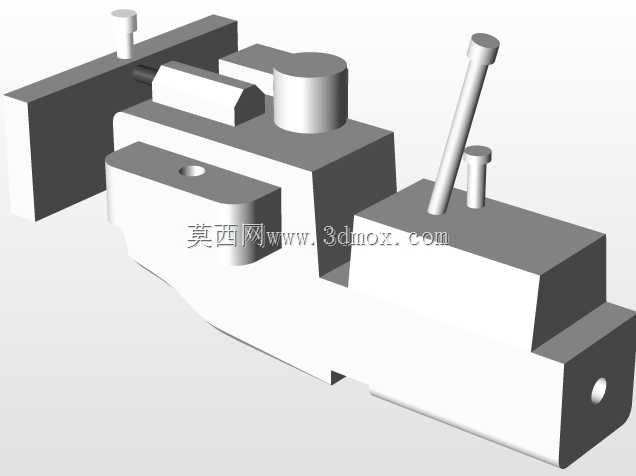

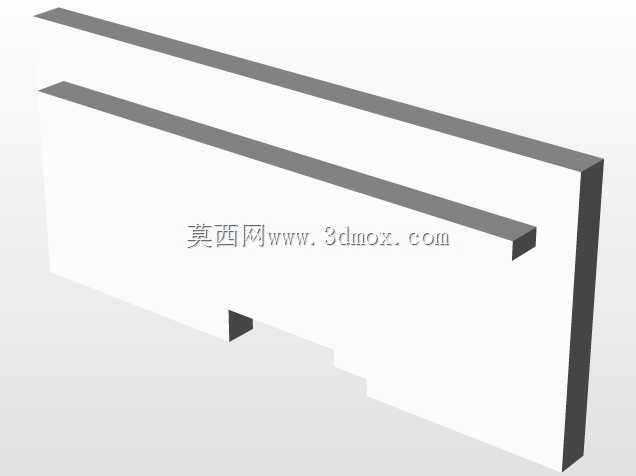

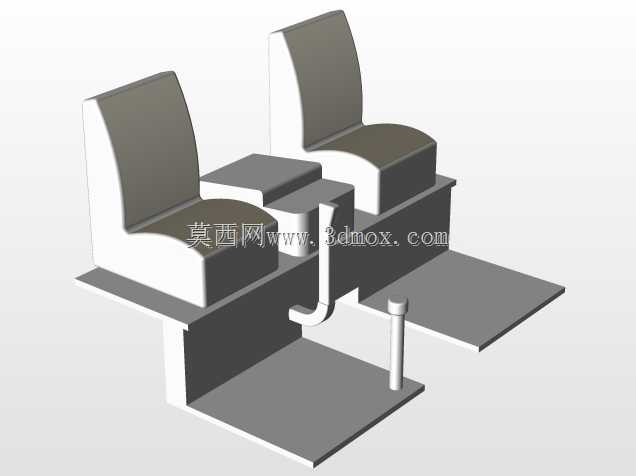

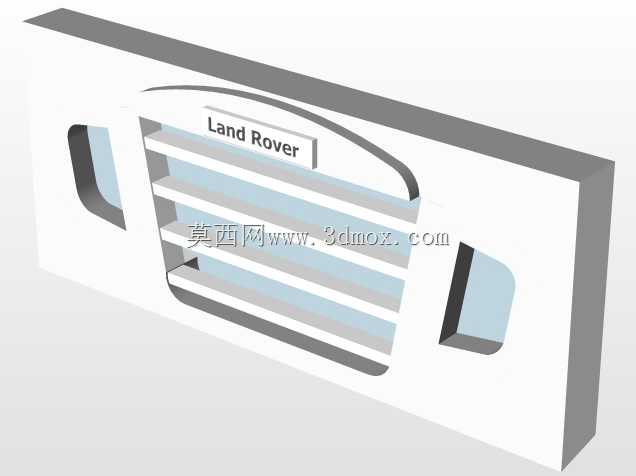

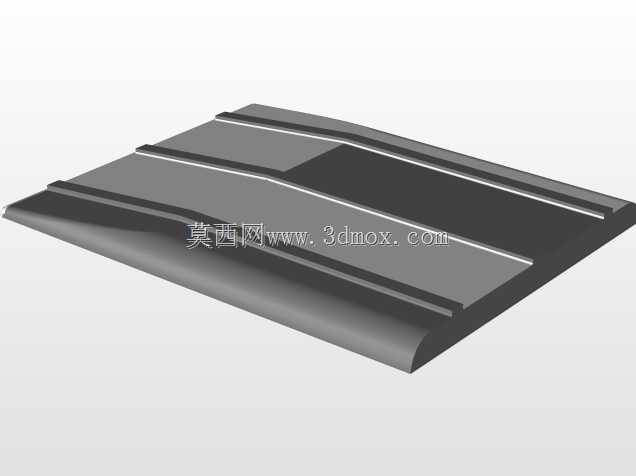

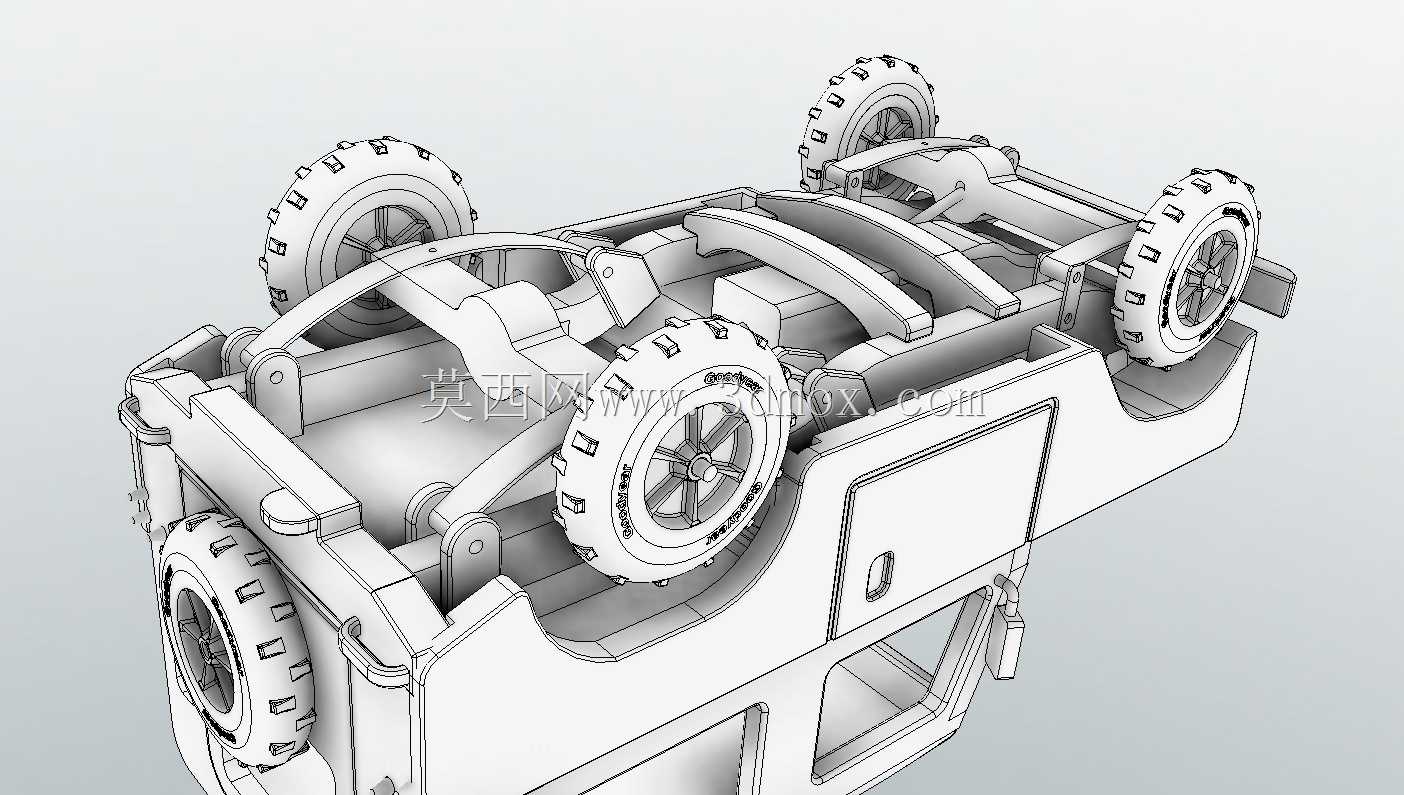

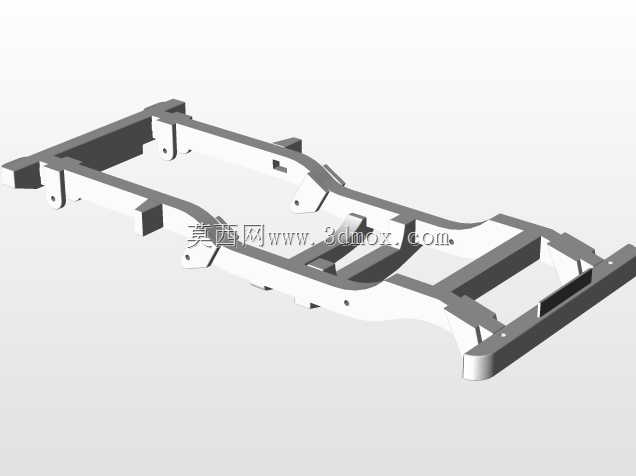

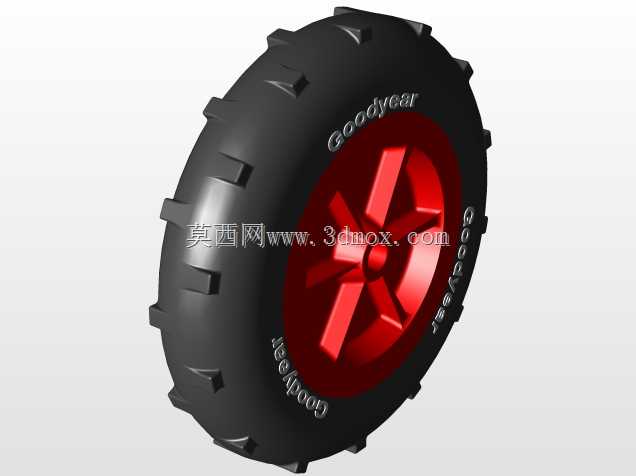

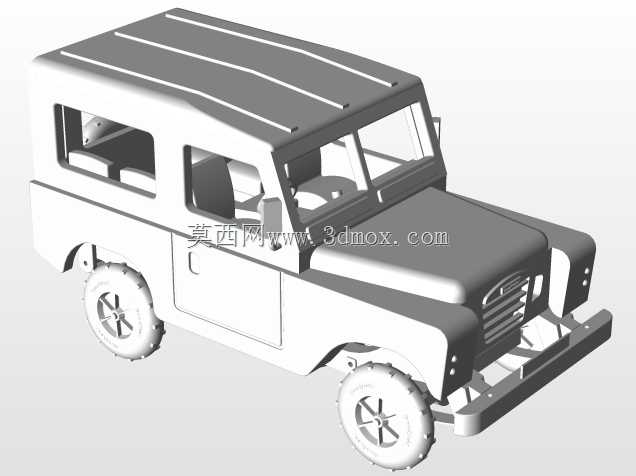

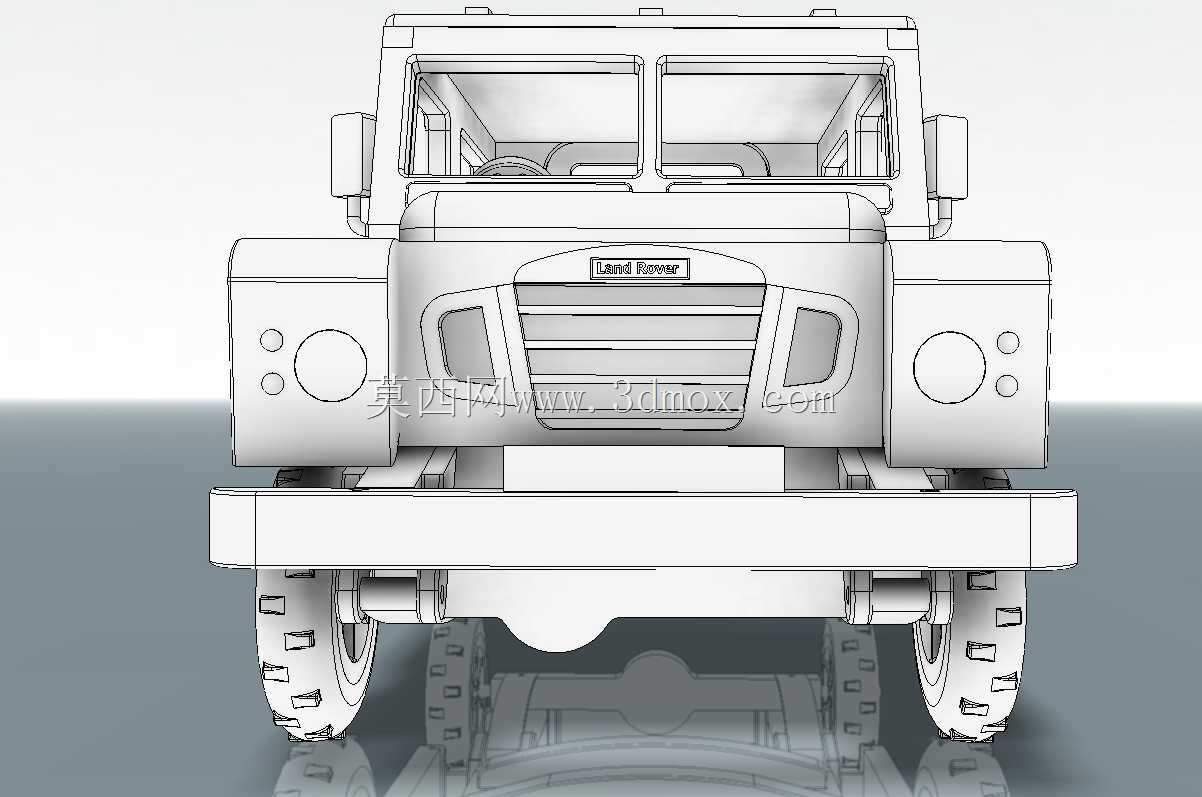

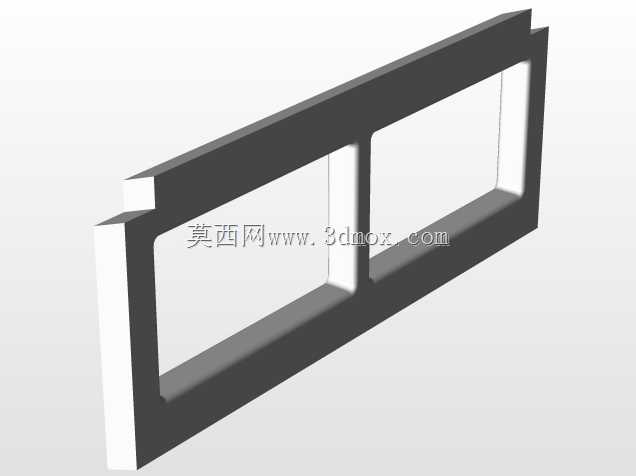

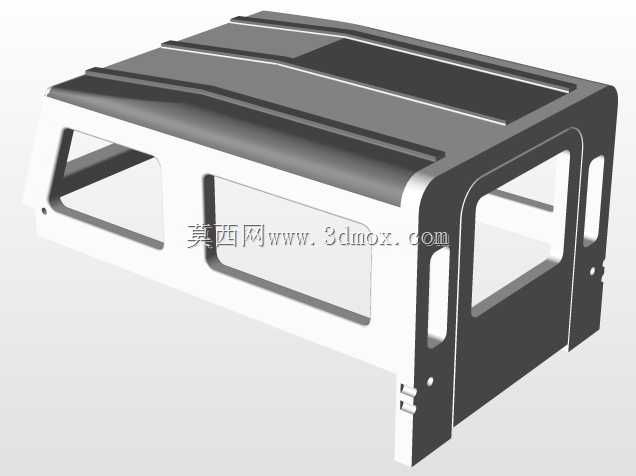

这款木质路虎玩具的三维结构设计，核心面向儿童益智拼装玩具、文创周边摆件两大应用场景，在结构搭建阶段优先兼顾了木质加工的工艺特性与玩具的安全使用要求。设计过程中首先梳理了真实路虎车型的外观比例特征，将硬派越野的方正车身、阶梯式车顶、突出的轮拱造型做了适配木质加工的简化处理，所有外露棱边均做了R3以上的圆角过渡，避免木质构件加工后出现毛刺锐边对使用者造成划伤，完全符合玩具类产品的安全设计规范。从功能特性来看，该结构采用全木质榫卯拼接为主、少量隐藏式木质销钉加固的连接方案，没有使用金属连接件或者胶接结构，既可以满足儿童动手拼装的操作需求，拼装完成后也可作为静态摆件放置，车轮部分预留了转动间隙，装配后可实现顺畅滑行，还原了玩具车的基础把玩属性。设计思路上没有直接照搬真实汽车的复杂曲面结构，而是将车身拆分为车身侧板、底盘、车顶、轮组、前后保险杠几个独立的加工单元，每个单元的外形都适配线切割、激光雕刻这类常规木质加工设备的生产能力，单个构件的最小加工尺寸控制在5mm以上，避免加工过程中出现木料崩边、断裂的问题，同时拼装时的对位结构做了导向斜角设计，降低拼装对位的难度，适配低龄用户的操作能力。外形尺寸方面，整体控制在长度220mm、宽度95mm、高度80mm的区间内，单手握持无压力，安装边界上所有拼接榫位的公差控制在±0.2mm，既保证拼装后结构的紧实度不会出现松散脱落，也不会因为公差过小导致拼装时需要过度施力造成木料损坏，轮组与轮拱之间预留了3mm的活动间隙，滑行过程中不会出现轮组与车身剐蹭卡滞的问题。底盘部分做了加厚处理，提升整体结构的抗摔性能，即使从常规桌面高度跌落也不会出现构件碎裂的情况，车身表面预留了浅雕刻槽位，可根据需求喷涂或者雕刻标识图案，满足个性化定制的需求，整个结构没有复杂的内凹曲面，加工时无需特殊工装，普通的木质加工设备即可完成全部构件的生产，拼装过程无需额外辅助工具，徒手即可完成全部装配流程。
