摆动汽缸式蒸汽机结构设计方案

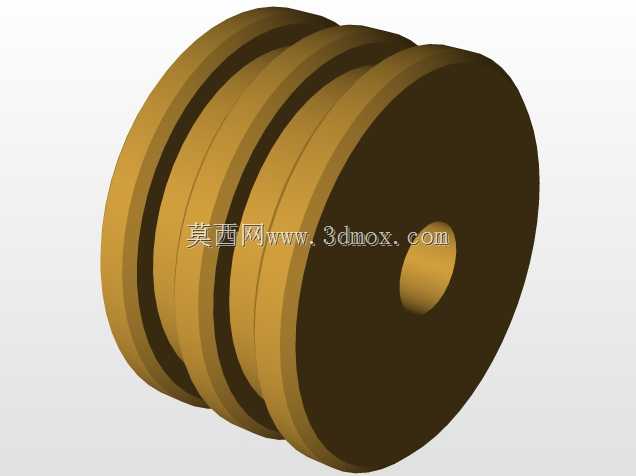

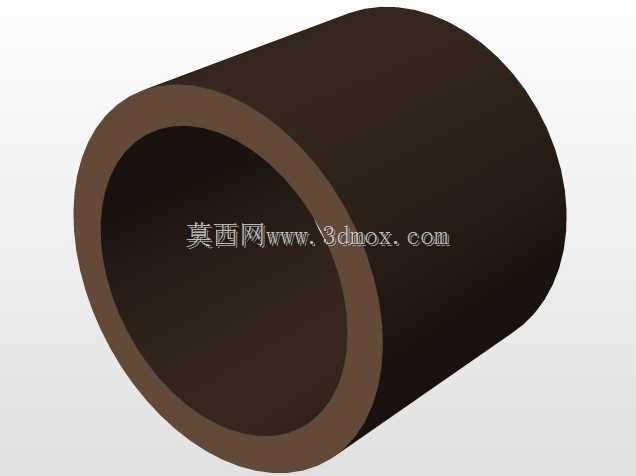

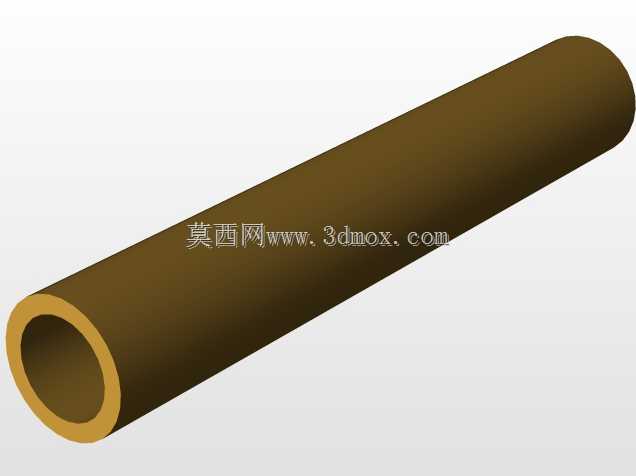

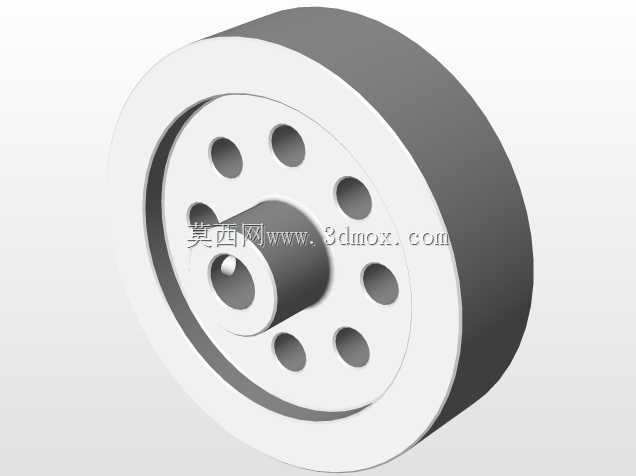

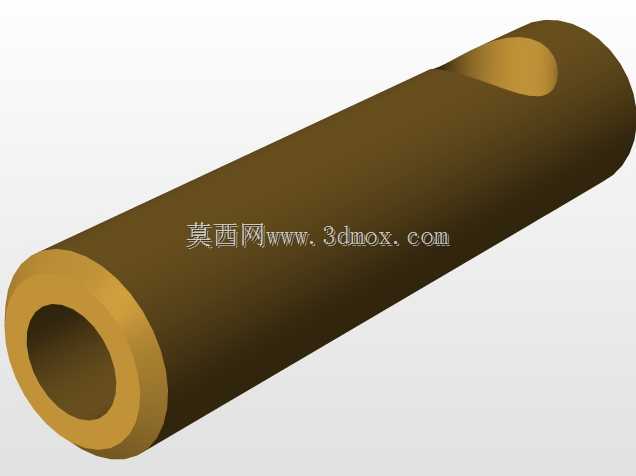

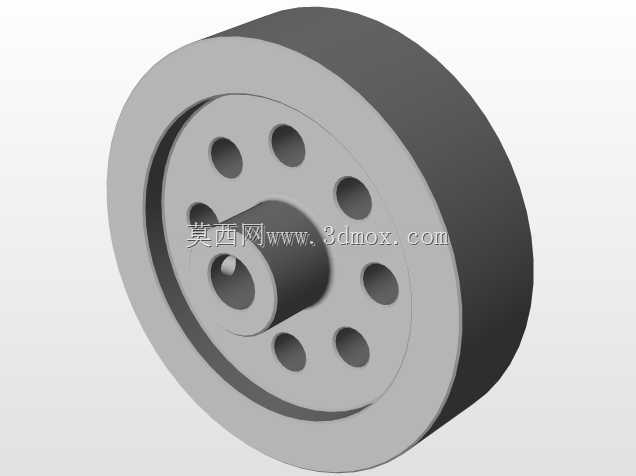

在小型动力演示装置、教学实验台以及复古动力设备复刻场景中，摆动汽缸结构的蒸汽机一直是兼具结构展示性与动力原理演示价值的典型机械结构。这类设备核心用途是将蒸汽热能转换为旋转机械能，相较于传统固定式汽缸蒸汽机，摆动汽缸省去了复杂的配气阀组与滑阀结构，依靠汽缸自身绕支点的摆动完成进排气配气动作，整体结构更紧凑，零件数量更少，非常适合作为原理验证样机、教学展示模型以及小型复古动力装置的动力核心。从功能特性来看，该结构的蒸汽机在运行时，汽缸会随曲柄转角变化绕上端铰接点往复摆动，直接通过摆动过程中汽缸气口与底座气道的对位错位完成进排气切换，不需要额外设置独立的配气凸轮或者滑阀传动机构，大幅降低了装配调试的难度，同时运动副数量的减少也降低了运行过程中的摩擦损耗，在低压蒸汽供给条件下就能实现稳定的连续运转，对于入门级动力实验场景十分友好。设计过程中优先考虑了运动干涉的规避，在确定曲柄回转半径、连杆长度以及汽缸摆动铰接点位置时，反复校核了全行程下汽缸的摆动角度范围，确保汽缸摆动过程中不会与曲柄、机架以及底座气道结构发生碰撞，同时保证进排气口的对位重叠度满足配气时长要求，避免出现进气不足或者排气不畅导致的动力输出卡顿问题。安装边界方面，该结构整体采用立式布局，底座预留了标准的安装孔位，可直接固定在实验台架或者设备基座上，整体外轮廓尺寸适配小型演示装置的安装空间，不需要额外预留过大的操作维护空间，汽缸摆动区域预留了足够的安全间隙，周边布置管路时只要避开该扇形摆动区域即可，不需要额外设置防护结构。结构细节上，活塞与汽缸内壁的配合间隙按照低压湿蒸汽工况选取，兼顾密封性能与运动顺滑度，曲柄与输出轴采用同轴一体式设计，可直接外接飞轮或者负载轮，动力输出路径短，传动效率更高，铰接点处采用耐磨衬套结构，长期往复摆动也不会出现过量磨损导致的配气相位偏移。
