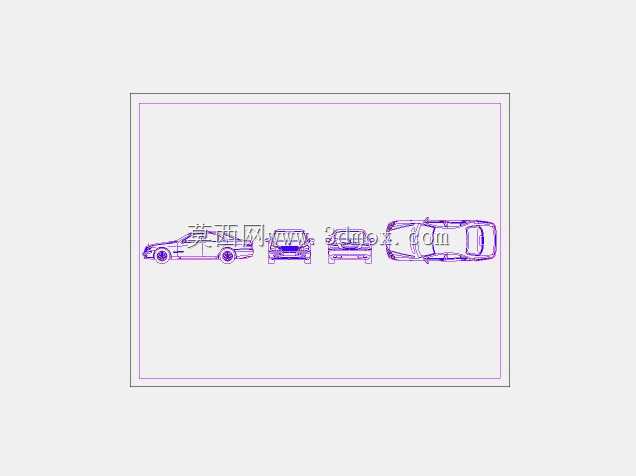

多款乘用车辆外形线框三维结构设计

在汽车整车正向开发与逆向测绘的工作流程中，车身外轮廓的线框基准模型是所有结构设计工作的起始锚点，这类线框数据并非简单的外观描摹，而是整合了整车外饰边界、人机工程校核、空气动力学初步约束的核心基准，能够为后续的外覆盖件结构设计、底盘硬点匹配、总装间隙校核提供统一的尺寸参考。从实际工程应用场景来看，这类多车型并列的线框结构，常被用于车企前期的产品谱系规划环节，设计团队可以通过同屏对比不同级别、不同造型取向车型的外轮廓尺寸，快速锁定新开发车型的尺寸带宽，避免在项目初期出现定位偏差，同时也能为造型部门的油泥模型制作提供精准的尺寸边界，减少油泥反复修削的工作量。

从设计思路层面分析，这类线框模型的搭建完全遵循汽车设计的硬点约束逻辑，所有轮廓线都对应着车身的关键控制截面：包括车头离去角、接近角对应的下缘轮廓线，车顶弧线对应的乘员舱头部空间边界，车身侧围的腰线位置对应着车门内板的防撞梁安装高度，轮拱轮廓线则预留了轮胎跳动的最大包络空间，不会出现后期悬架跳动时轮胎与轮眉干涉的问题。不同车型的线框并列排布，也能直观呈现不同级别车型的尺寸差异：紧凑型车型的前后悬长度更短，转弯半径对应的轮廓曲率更大，适配城市通勤的使用场景；中大型车型的轴距更长，乘员舱的纵向轮廓更舒展，能够为后排乘员预留充足的腿部空间，同时车尾的轮廓线更平缓，兼顾高速行驶时的空气下压力控制与后备箱储物容积。

在实际的建模工作中，这类线框模型的搭建需要严格遵循车身设计的坐标基准，所有曲线的控制点都要对齐整车坐标系的X/Y/Z平面，确保后续导入总装环境时能够直接匹配底盘、动力系统的硬点坐标，不需要额外做坐标转换。线框的曲率连续性也需要做严格校验，大面的轮廓线要达到G2连续，避免后续生成曲面时出现光影褶皱，影响外覆盖件的冲压成型质量；而在保险杠、翼子板等安装附件的对接位置，线框需要预留出安装翻边的尺寸边界，确保后续结构设计时，外饰件的安装点能够落在车身钣金的焊接面上，不会出现安装点悬空、结构强度不足的问题。对于改装行业的设计人员而言，这类基准线框模型也能作为外观改装套件开发的基础，只需要在原有轮廓基础上调整包围、尾翼的型面，就能快速验证改装方案的整体协调性，不需要从零开始测绘整车数据，大幅缩短改装件的开发周期。
