实木质感船用舵轮三维结构设计

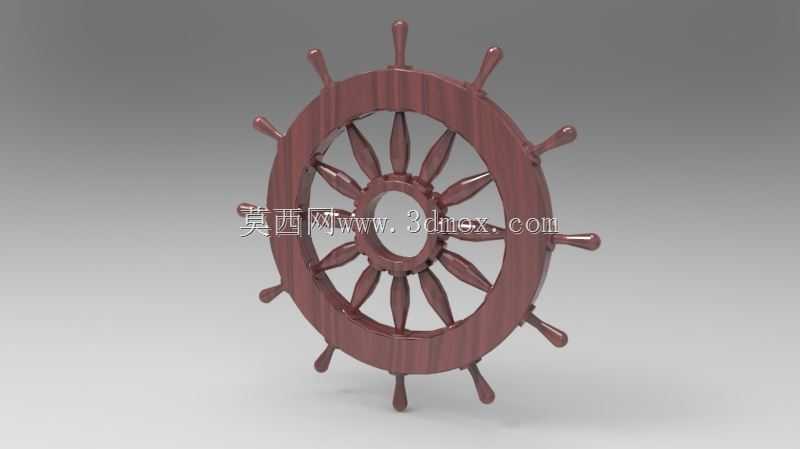

这款舵轮的设计首先锚定内河小型船舶、仿古观光游船的操控场景需求，同时兼顾航海主题装饰场景的适配性，整体结构围绕手动操控的力矩传递逻辑展开。从结构设计逻辑来看，舵轮采用中心轮毂、放射状辐条、外圈轮缘加周向握柄的经典布局，中心轮毂预留了与舵机传动轴配合的安装孔位，孔位周边做了加厚处理，避免长期承受扭转力矩出现应力开裂，安装边界上轮毂端面设计有定位销孔，可与传动轴端的定位销配合，防止舵轮与轴之间出现相对转动，保障操控精度。轮缘部分采用类实木纹理的曲面过渡设计，截面做了符合人体工学的圆弧收边，握持时不会出现硌手的问题，周向均匀分布的12根握柄向外伸出，每根握柄都做了根部圆角过渡，降低应力集中系数，即便在船舶颠簸、操作人员需要快速打舵的工况下，任意角度都能快速找到握持点位，操控施力更顺畅。放射状布置的辐条采用两端宽、中间窄的流线型截面，既减少了不必要的材料冗余，又能保证足够的结构强度，在承受突发大扭矩打舵操作时，辐条的形变控制在弹性形变范围内，不会出现永久变形影响舵轮的形位精度。设计过程中重点考虑了安装适配性，舵轮整体的径向尺寸适配小型船舶驾驶台的安装空间，不会因为直径过大干扰驾驶台其他仪表、操控部件的操作，轴向安装深度控制在合理范围，安装后不会突出过多占用驾驶舱的通行空间。在实际船舶应用场景中，这类舵轮直接连接舵机的传动机构，操作人员转动舵轮的力矩通过中心轮毂传递到舵轴，带动船尾舵叶偏转实现航向调整，每一根握柄的位置都经过角度校核，保证操作人员在站姿、坐姿操控时都能找到舒适的施力角度，即便在湿滑的工况下，轮缘和握柄的曲面纹理也能增加摩擦力，避免打舵时打滑。而在装饰应用场景中，这款舵轮的背面预留了壁挂安装的沉孔，可直接固定在墙面作为航海主题空间的装饰部件，结构强度足够支撑自身重量，长期悬挂也不会出现结构变形。整个模型的曲面过渡都做了连续性处理，没有尖锐棱角，不管是作为实际操控部件生产还是装饰摆件加工，都能适配后续的铣削、打磨、表面处理工序，不会出现加工死角。
