16.5kV-500kV油浸式主变压器结构设计

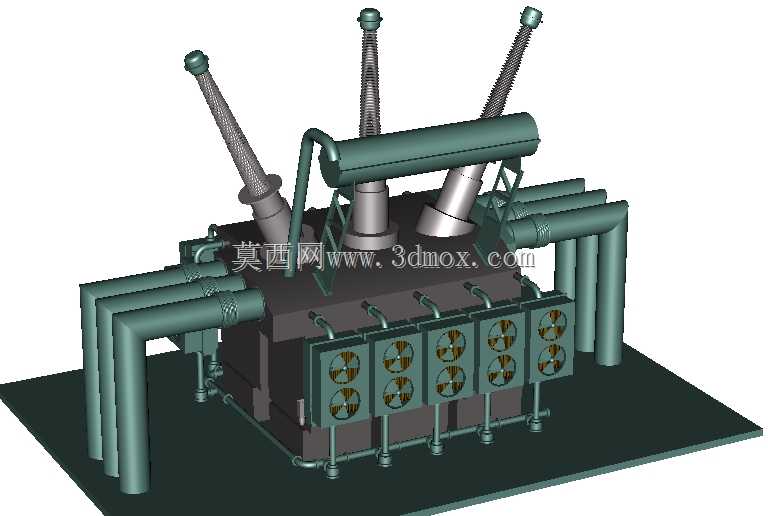

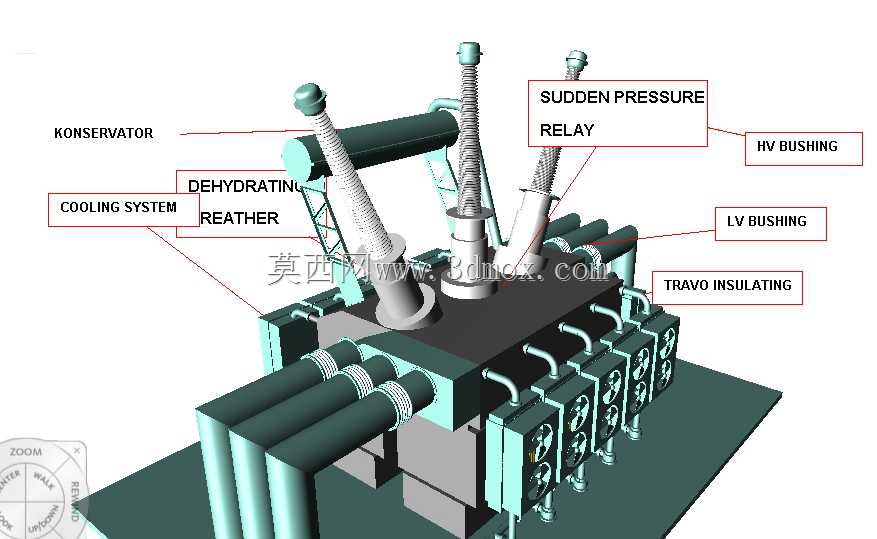

在电网输变电、大型工矿企业自备电站、新能源升压站等场景中，主变压器是实现电压等级转换、电能传输分配的核心枢纽设备，本次呈现的16.5kV-500kV电压覆盖区间的主变结构，适配从发电机出口升压到跨区域高压输电的多类应用需求。从结构设计逻辑来看，整体采用油浸式自冷加风冷的复合散热架构，顶部横向布置的储油柜用于补偿绝缘油因温度变化产生的体积胀缩，避免油箱内部出现负压或绝缘油溢出，配套的吸湿呼吸器通过内置干燥剂阻隔外界潮气进入油腔，保障绝缘介质的电气性能稳定。高低压套管采用倾斜布置方案，高压套管适配500kV电压等级的外绝缘爬距要求，采用瓷套加均压环的结构形式，低压套管对应16.5kV侧的大电流出线需求，接线端预留足够的铜排搭接空间，避免安装时与周边接地构件产生安全距离不足的问题。油箱侧面排布的片式散热器组，通过管路与油箱本体连通，依靠绝缘油的自然循环带走铁芯与绕组运行产生的热量，高温工况下可在散热器侧加装风机实现强制风冷，提升过载运行能力。油箱顶部设置的突发压力继电器，可在内部发生故障导致油压骤升时快速触发保护信号，切断电源避免事故扩大，器身侧面的绝缘出线结构严格按照高压电场分布做圆弧过渡处理，减少局部场强集中引发放电的风险。安装边界设计上，整体底座采用标准化槽钢焊接结构，预留与基础预埋件匹配的安装孔位，设备重心经过校核落在底座几何中心范围内，吊装位置对应器身承重结构点，避免吊装过程中出现套管、散热器等外挂部件受力变形的情况，各外接管路、附件的布置均预留后期运维的操作空间，满足现场接线、滤油、附件更换的作业需求。
