黄铜插销式门窗固定锁具结构设计

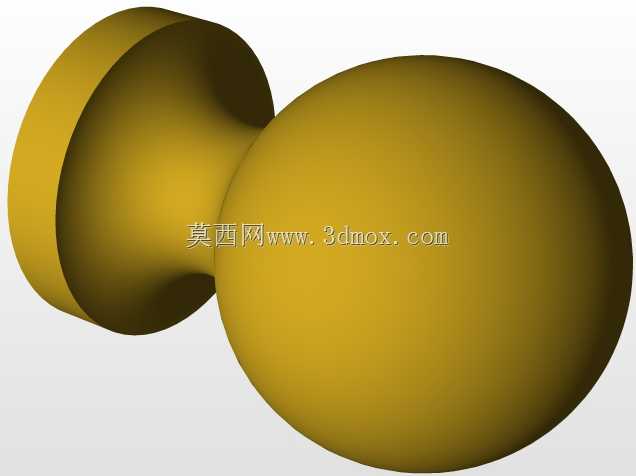

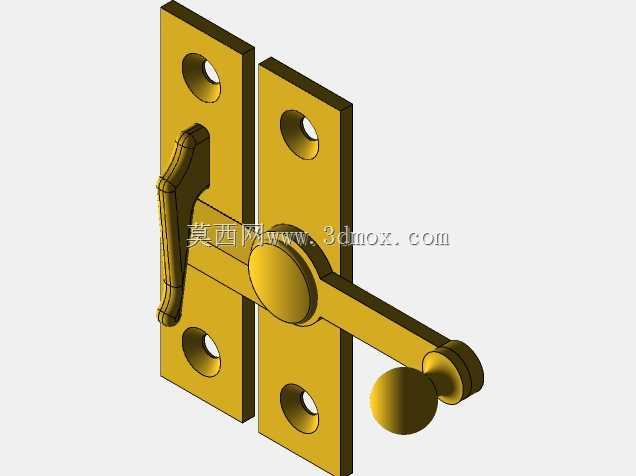

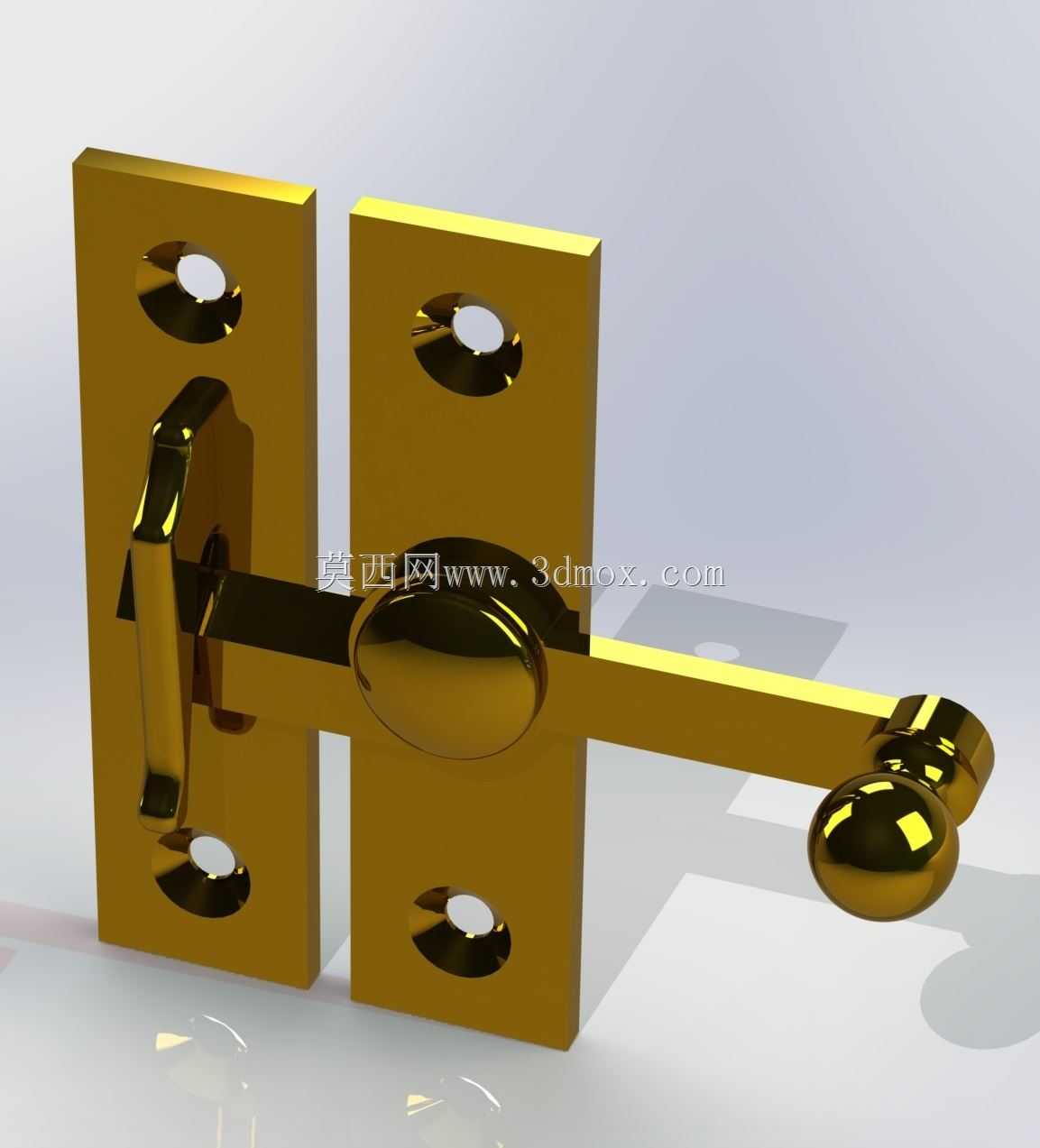

这款插销式窗锁的三维结构，完全围绕民用建筑门窗的实际锁闭需求搭建，日常使用场景覆盖塑钢平开窗、木质内开窗、小型铝合金隔断门的位置固定，既可以在窗扇完全闭合时实现锁止防外力推开，也能在窗扇开启小角度通风时卡入对应定位孔，限制窗扇的最大开启幅度，避免大风天气窗扇晃动撞击窗框，也能防止孩童误开窗户发生坠落风险。从结构设计逻辑来看，整体采用对称双安装座的布局，两个带沉头安装孔的固定座分别对应窗框与窗扇的安装面，沉头孔的深度完全匹配常规十字沉头自攻螺丝的头部尺寸，安装后螺丝端面不会突出座体表面，避免刮蹭窗扇漆面或者勾扯窗帘织物。锁舌部分采用长杆式设计，中段设置的椭圆凸起是操作握持位，表面做圆弧过渡处理，没有尖锐棱角，手动推拉锁舌的时候不会硌手，锁舌端部的球形端头一方面是在插合过程中起到导向作用，即便两个安装座存在小幅的安装对位偏差，球形端头也能顺利滑入锁座的插孔内，降低现场安装的对位精度要求，另一方面也能避免锁舌完全抽出时从固定座中滑脱，不需要额外加装防脱限位结构，减少零件数量降低装配复杂度。安装边界方面，两个固定座的厚度控制在常规门窗型材的可安装范围内，不会因为锁具体积过大导致窗扇闭合时与窗框发生干涉，锁舌的行程长度经过合理匹配，既保证锁合状态下有足够的插入深度，不会因为外力震动导致锁舌自行滑出解锁，也不会在解锁状态下锁舌伸出过长占用窗扇侧边空间。整个锁具的受力路径经过优化，锁舌承受的横向推力会直接传递到两个固定座的安装孔位，通过螺丝分散到门窗型材本体上，不会出现局部应力集中导致锁具变形断裂的问题，表面的亮面金属质感处理，也能匹配多数家装门窗的装饰风格，不会因为五金件的外观突兀破坏整体视觉协调性。建模过程中对所有活动配合面都预留了合理的间隙公差，锁舌与固定座的导向孔之间的间隙既保证推拉操作顺畅无卡滞，也不会因为间隙过大导致锁舌晃动产生异响，所有棱角位置都做了小圆角过渡，既避免加工过程中出现锐边割手的问题，也能提升电镀或者喷涂表面处理的良品率，减少边角位置的涂层堆积缺陷。
