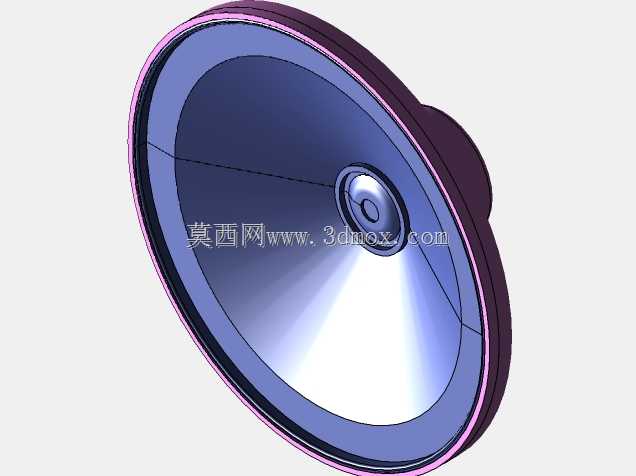

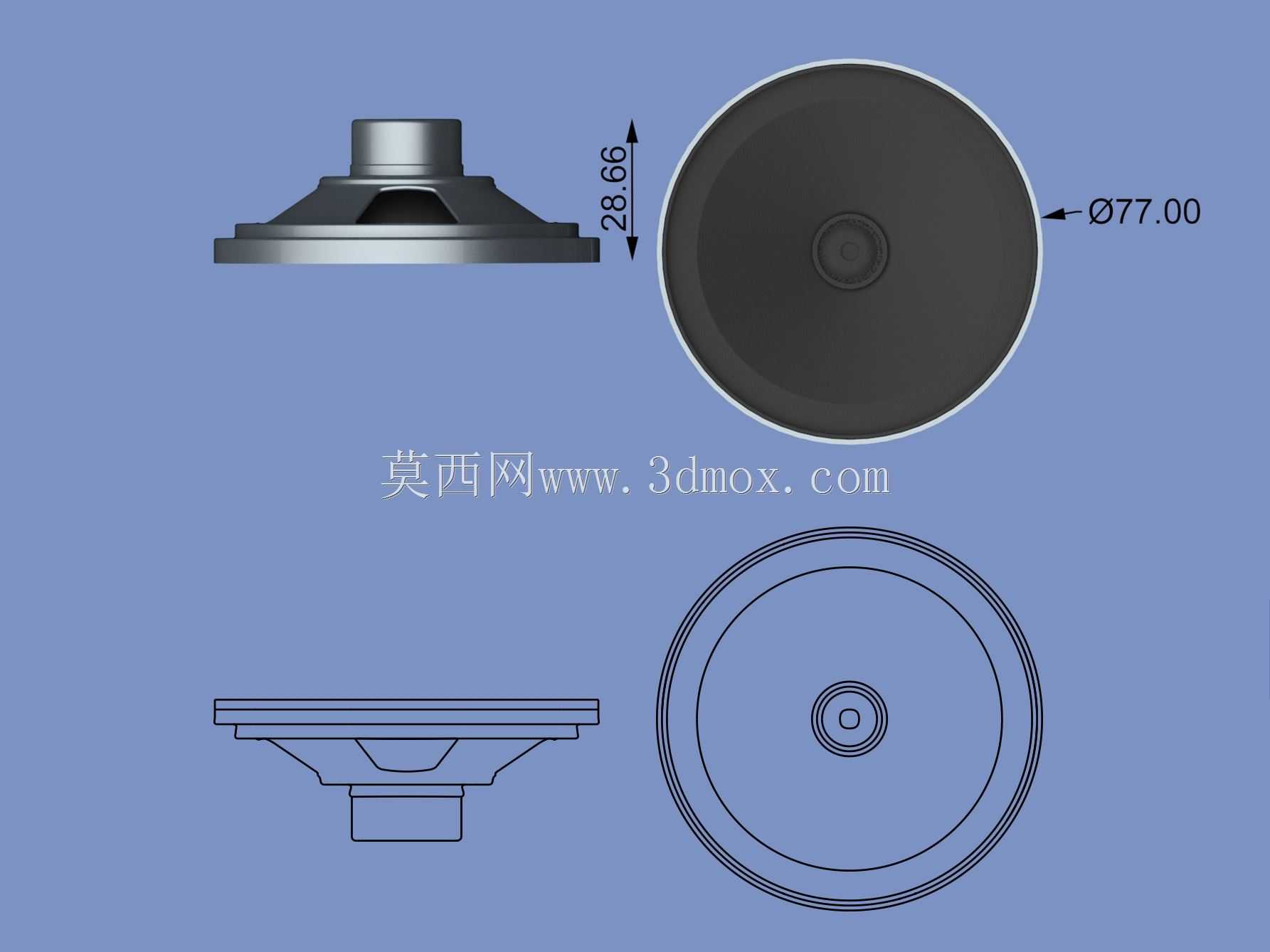

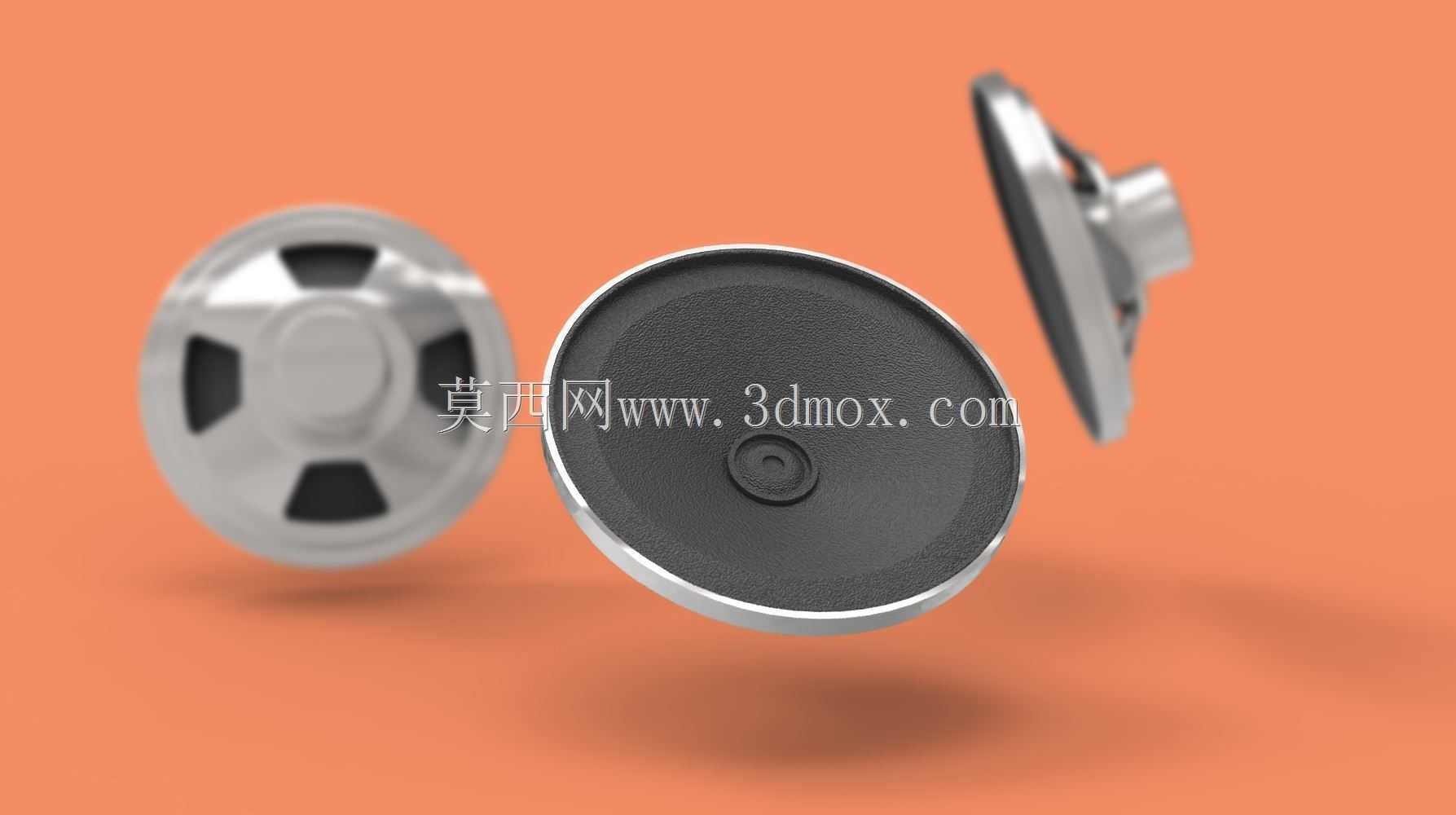

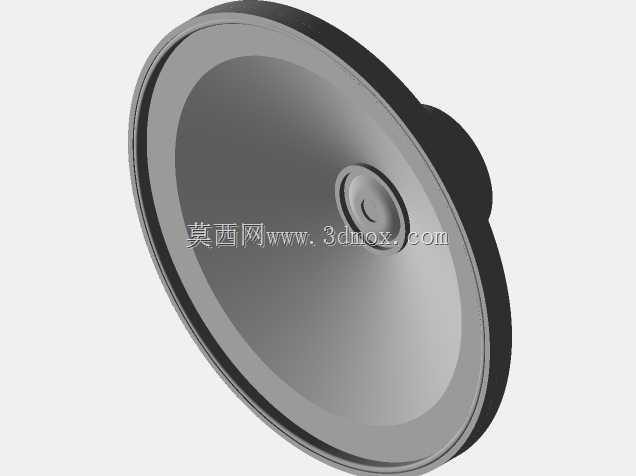

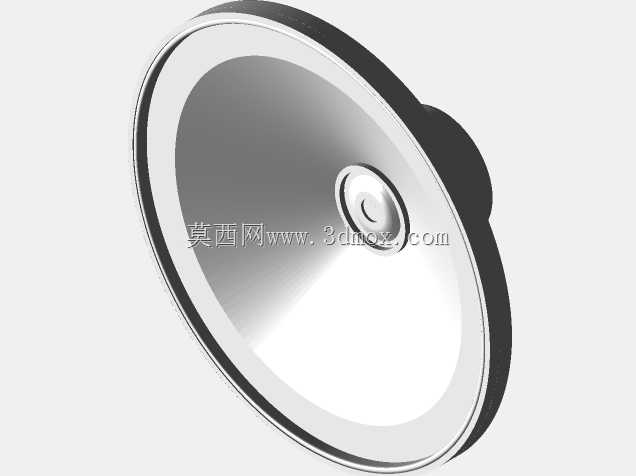

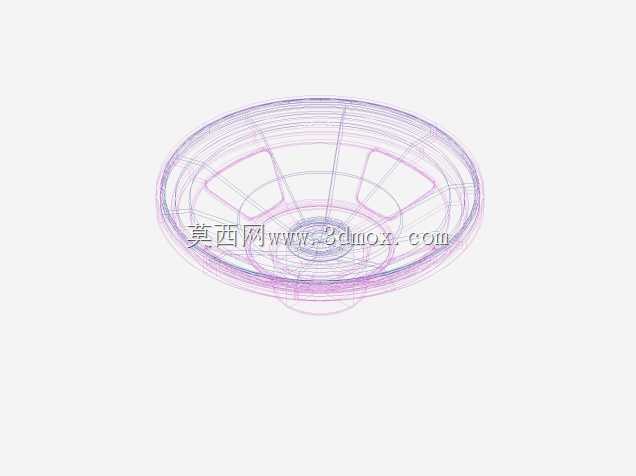

直径77毫米内磁式小型扬声器单元结构

这类直径77毫米的圆形扬声器单元，是小功率电声转换场景里的常用部件，常见于桌面小型收音机、便携扩音设备、简易公共广播终端、学生电子实训装置这类对安装空间有严格限制的产品中，承担电信号到声信号的转换输出功能。从结构设计来看，该单元采用常规内磁式布局，金属冲压成型的盆架作为整体承载基体，边缘预留的环形安装边可通过胶粘或者小规格自攻螺丝完成固定，安装时需要预留至少1.5毫米的边缘避让空间，避免盆架与安装腔体壁产生硬接触引发共振杂音。振膜采用纸质复合基材压制，表面做了阻尼涂层处理，能够在中低频段保持相对平顺的频响曲线，中心的防尘帽既可以阻挡外界灰尘进入磁隙影响音圈运动，也能对振膜中心区域起到结构补强作用，减少大振幅下的振膜分割振动。磁路部分采用环形铁氧体磁钢搭配T铁与华司的组合结构，磁隙宽度控制在0.3毫米左右，能够为音圈提供均匀的径向磁场，保证音圈在轴向运动时受力均匀，降低非线性失真。设计过程中需要重点匹配振膜的顺性与磁路的BL值，让单元的谐振频率落在合适区间，适配小容积密闭腔体的声学特性，避免出现低频浑浊或者中频凹陷的问题。音圈采用耐高温漆包线绕制在纸质骨架上，引线做了顺性弯折处理，能够承受一定功率下的长时间振动而不出现引线断裂的问题。折环采用发泡橡胶材质，既能够为振膜提供合规的往复运动支撑，也能起到一定的边缘密封作用，减少腔体内部的声短路现象。在实际选型应用时，需要注意单元的总厚度参数，该单元整体厚度较薄，适合安装在壁厚较薄的设备壳体上，安装面需要做平整处理，避免盆架受力变形导致磁隙偏移，引发擦圈故障。接线端采用常规焊片设计，可直接焊接导线或者插接配套的接插件，接线时需要注意正负极标识，避免多单元组合使用时出现反相抵消的问题。这类小尺寸扬声器的设计不需要追求超宽频响，核心是保证额定功率下的失真度控制，以及长期振动下的结构可靠性，尤其是在便携设备中使用时，还要考虑一定的抗跌落性能，盆架与磁钢的连接部位需要做加固处理，避免跌落冲击导致磁钢移位。
