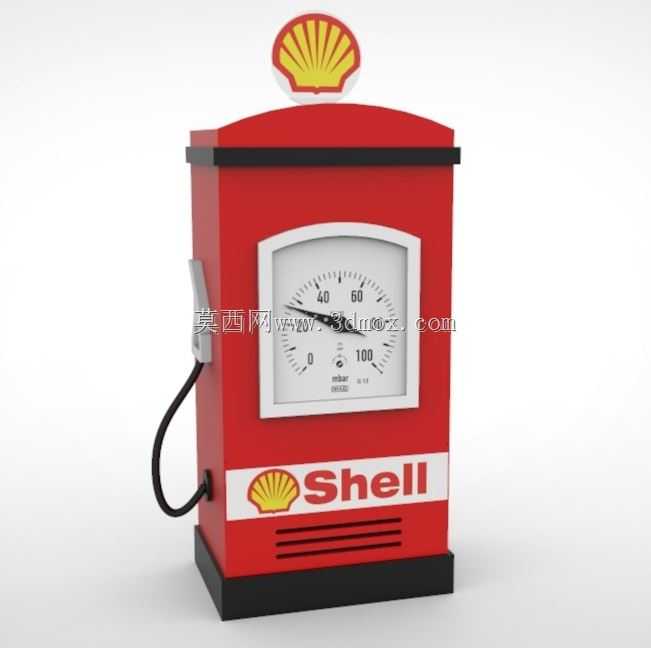

壳牌主题复古造型立式燃油加油机

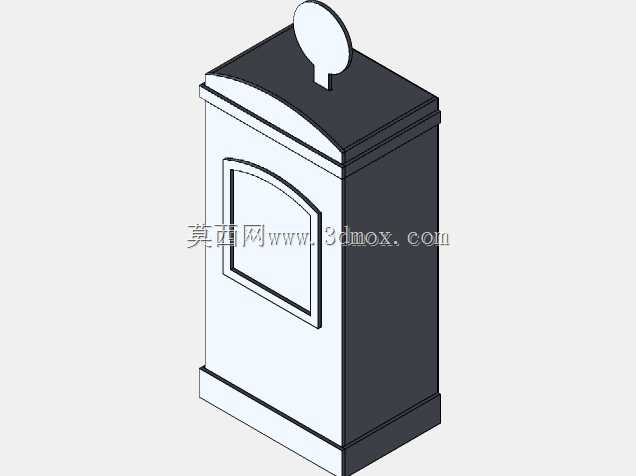

这款立式燃油加注设备的三维建模，完全围绕商用加油站的实际作业场景展开，日常主要承担乘用车辆、商用运输车辆的燃油加注作业，建模过程中完全还原了实体设备的功能分区与结构逻辑，没有做多余的艺术化夸张处理。从结构设计思路来看，整体采用立式方正柜体搭配圆弧顶的造型，主体外壳采用1.5mm厚度冷轧钢板弯折焊接成型，底部设置100mm高度的黑色橡胶防滑垫脚，既可以隔绝地面潮气侵蚀柜体底部，也能在设备安装时抵消地面不平整带来的倾斜问题，设备整体安装边界控制在宽度600mm、深度450mm、高度1600mm范围内，完全适配加油站现有加油岛的预留安装尺寸，不需要额外对场地进行改造。设备正面上部设置嵌入式指针式流量显示表盘，表盘外框采用白色工程塑料包边，表盘刻度范围覆盖0-100L/min的常规加注流量区间，指针阻尼参数按照实际流量计的反馈特性做了还原，建模时预留了表盘内部齿轮传动结构的装配空间，可直接用于后续的结构运动仿真。设备左侧设置内嵌式加油枪挂架，挂架下方预留了耐油橡胶输油软管的弯曲收纳空间，软管的弯曲半径按照实际19mm内径耐油胶管的最小弯曲半径做了限位设计，避免使用过程中软管出现死折导致油路堵塞。柜体正面中部粘贴品牌标识区域，建模时预留了标识粘贴的定位凸台，保证标识安装后与柜体表面齐平无凸起，不会积灰也方便日常清洁。柜体下部设置三排横向通风散热槽，槽孔倾斜15度向下开设，既可以保证柜体内部油泵、计量模块的散热通风，也能避免外部雨水、溅洒的燃油顺着槽孔流入柜体内部引发安全隐患。设备顶部设置独立的品牌标识安装座，标识采用圆弧造型与顶部弧面完全贴合，安装座内部预留了照明模块的走线空间，可适配夜间发光标识的加装需求。建模过程中所有部件的装配间隙都按照实际钣金加工的公差要求设置，门板与柜体的配合间隙控制在1mm范围内，合页、门锁等常用五金件的安装位置都做了预留孔位设计，可直接导出工程图用于生产加工，也可用于加油站场景的可视化仿真、员工操作培训的演示素材使用。
