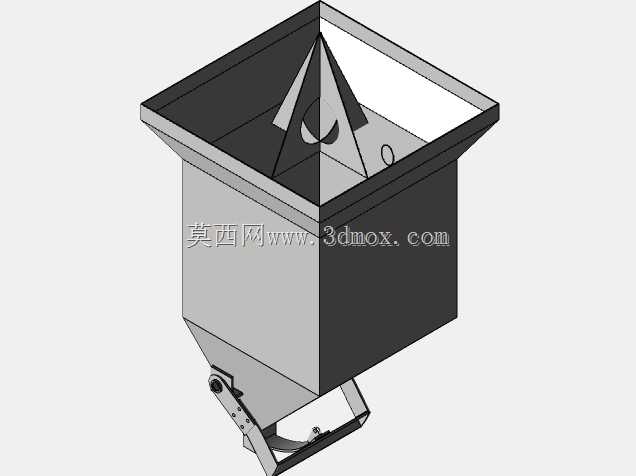

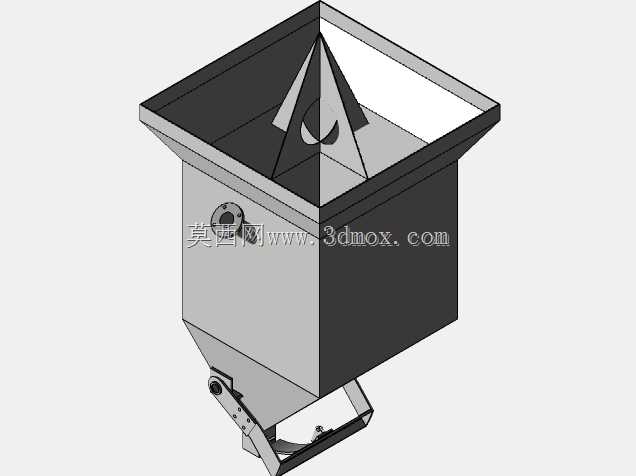

粮食加工线稻壳进料输送漏斗结构

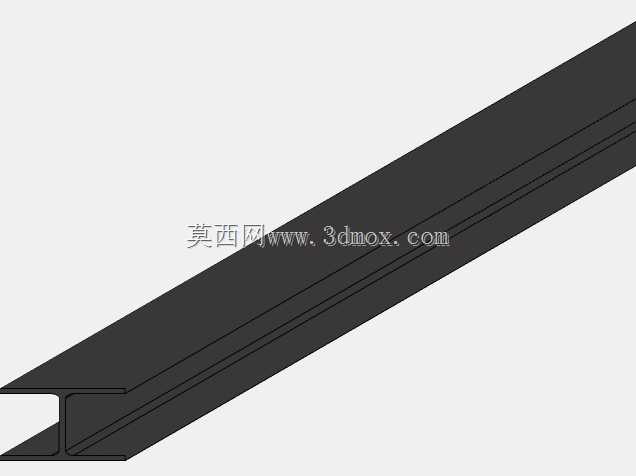

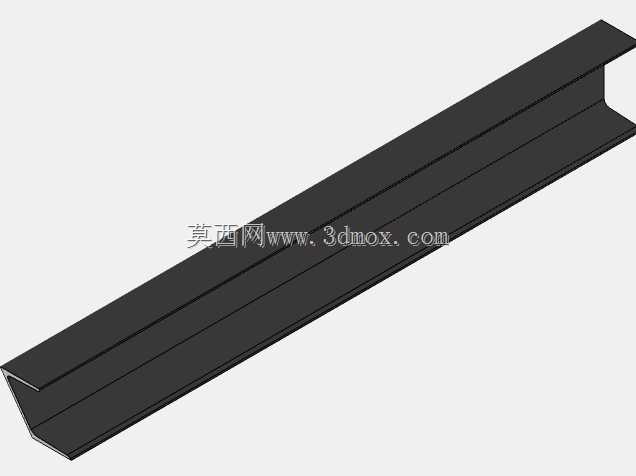

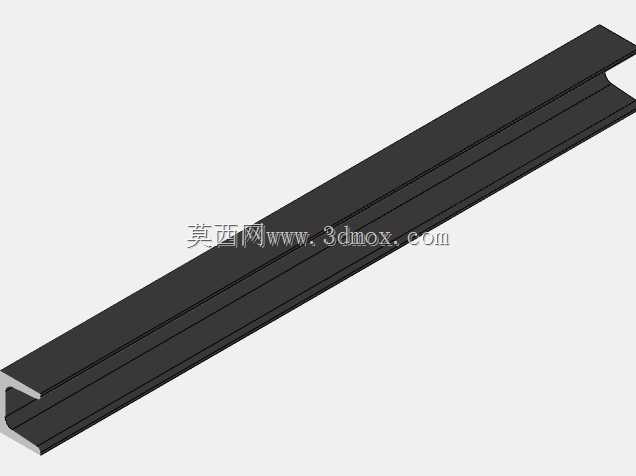

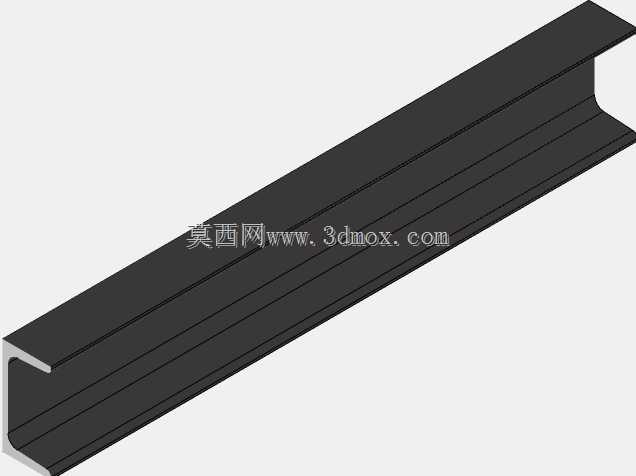

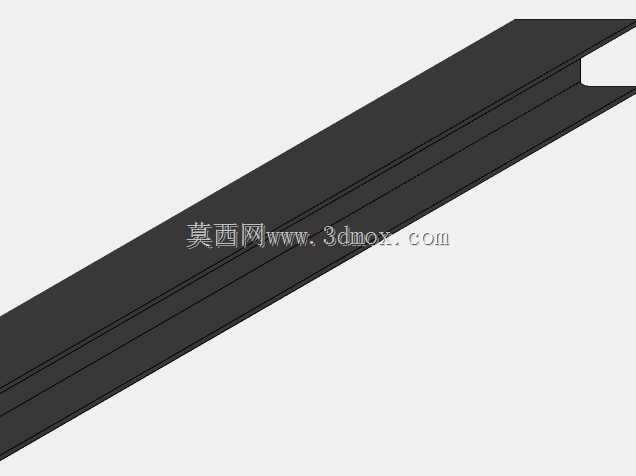

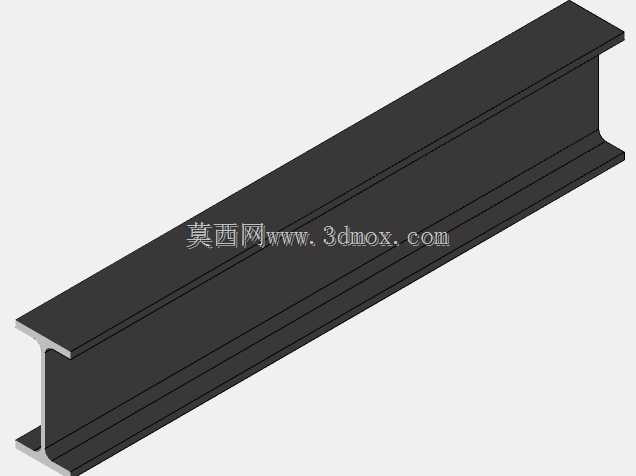

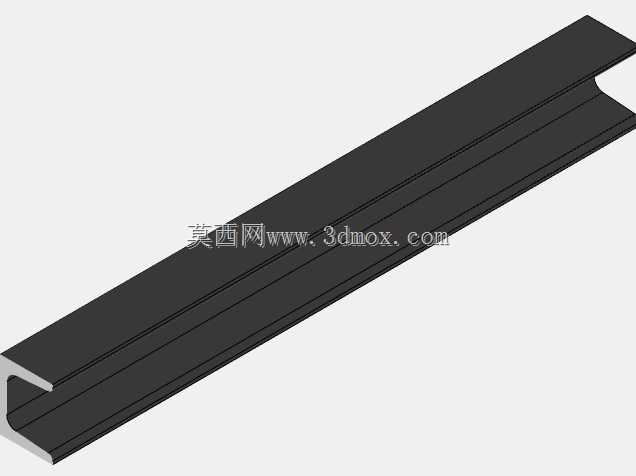

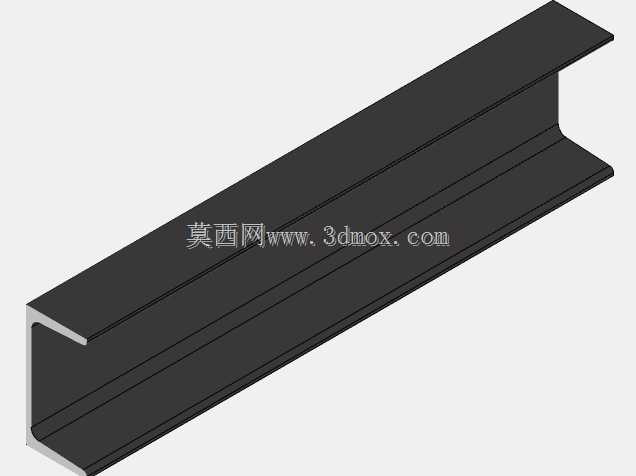

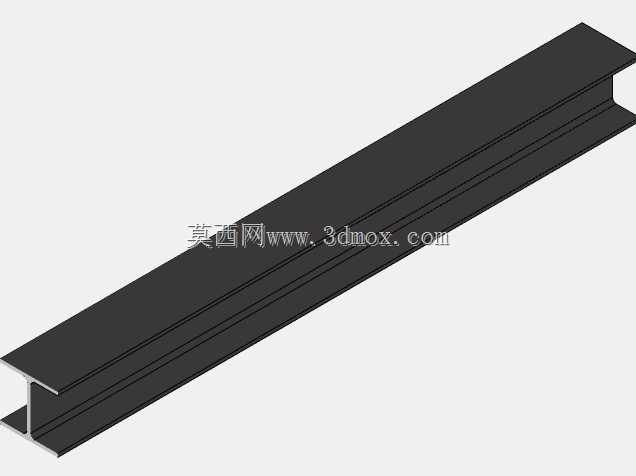

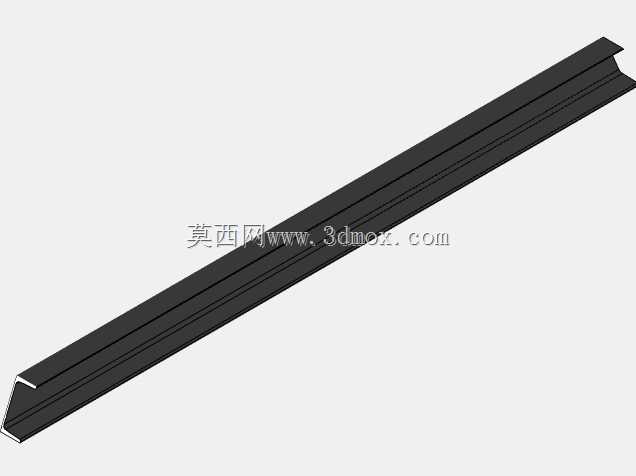

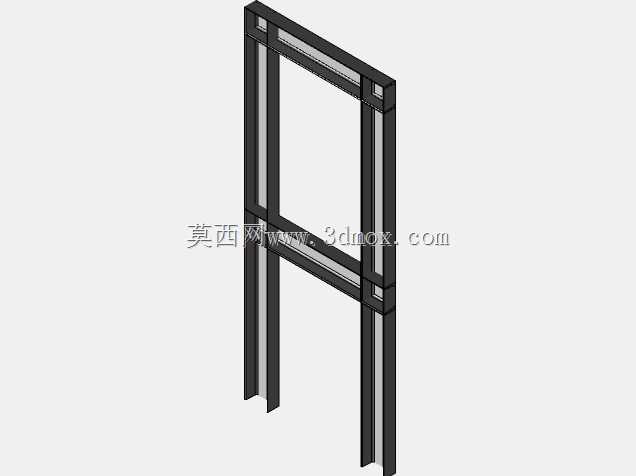

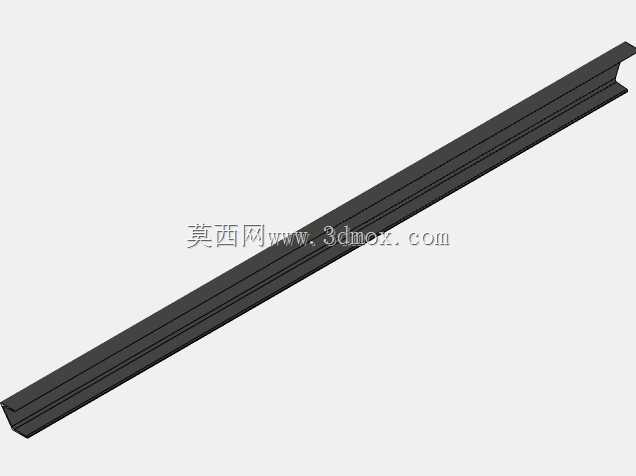

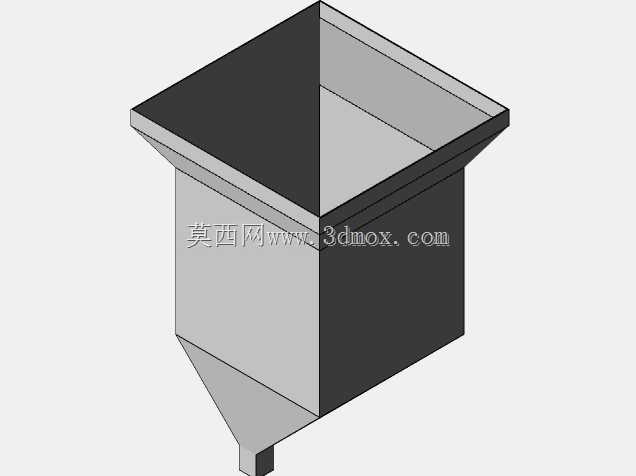

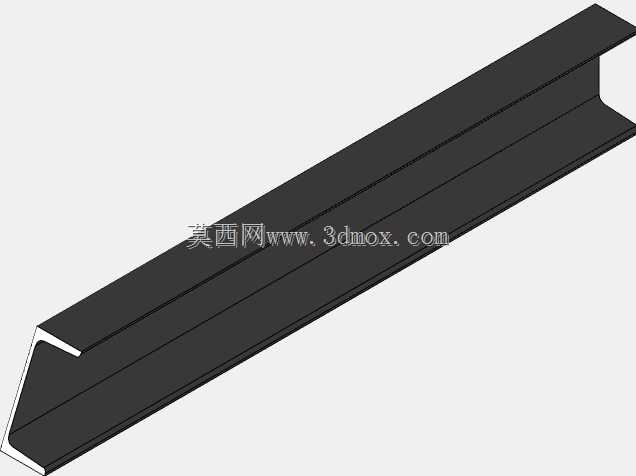

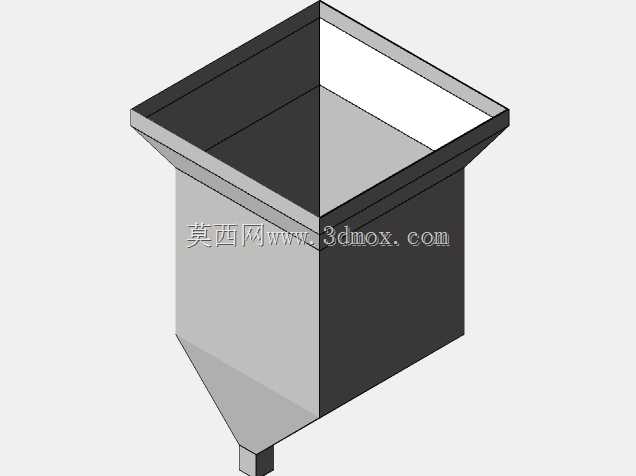

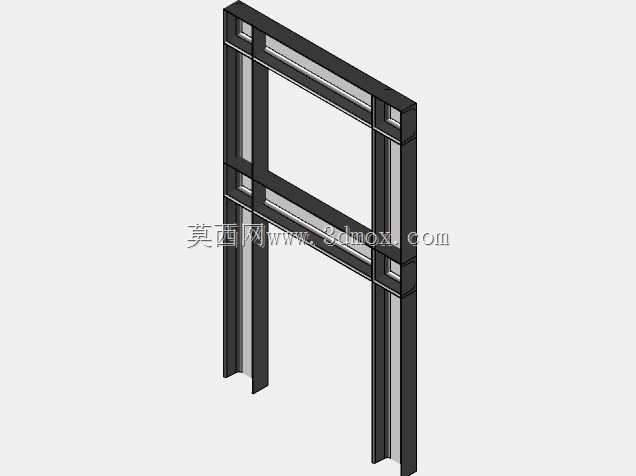

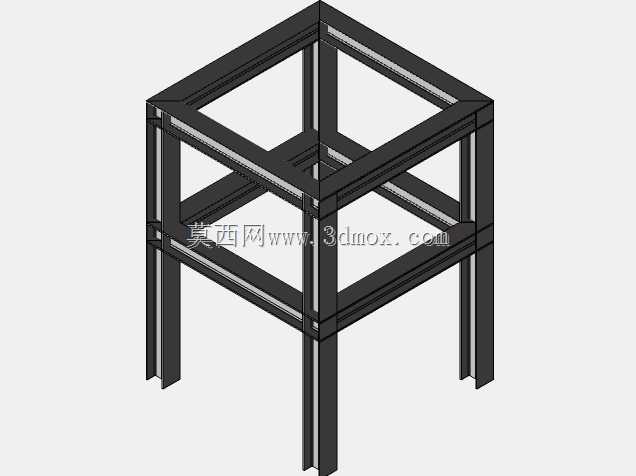

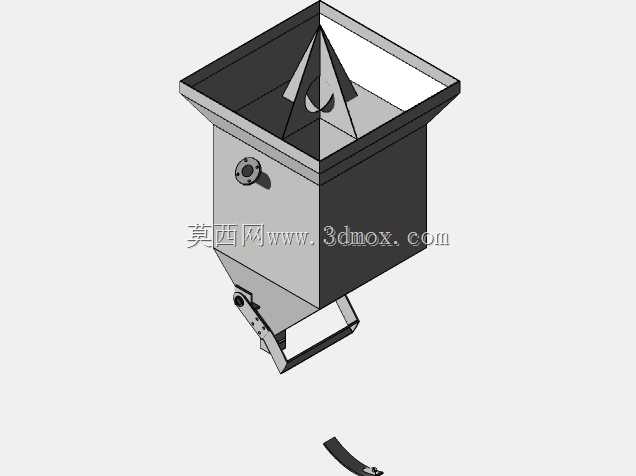

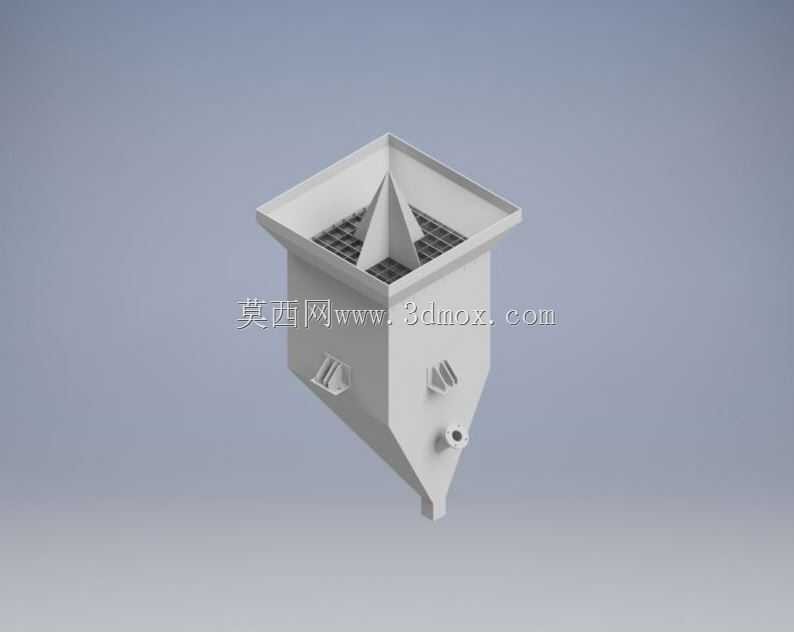

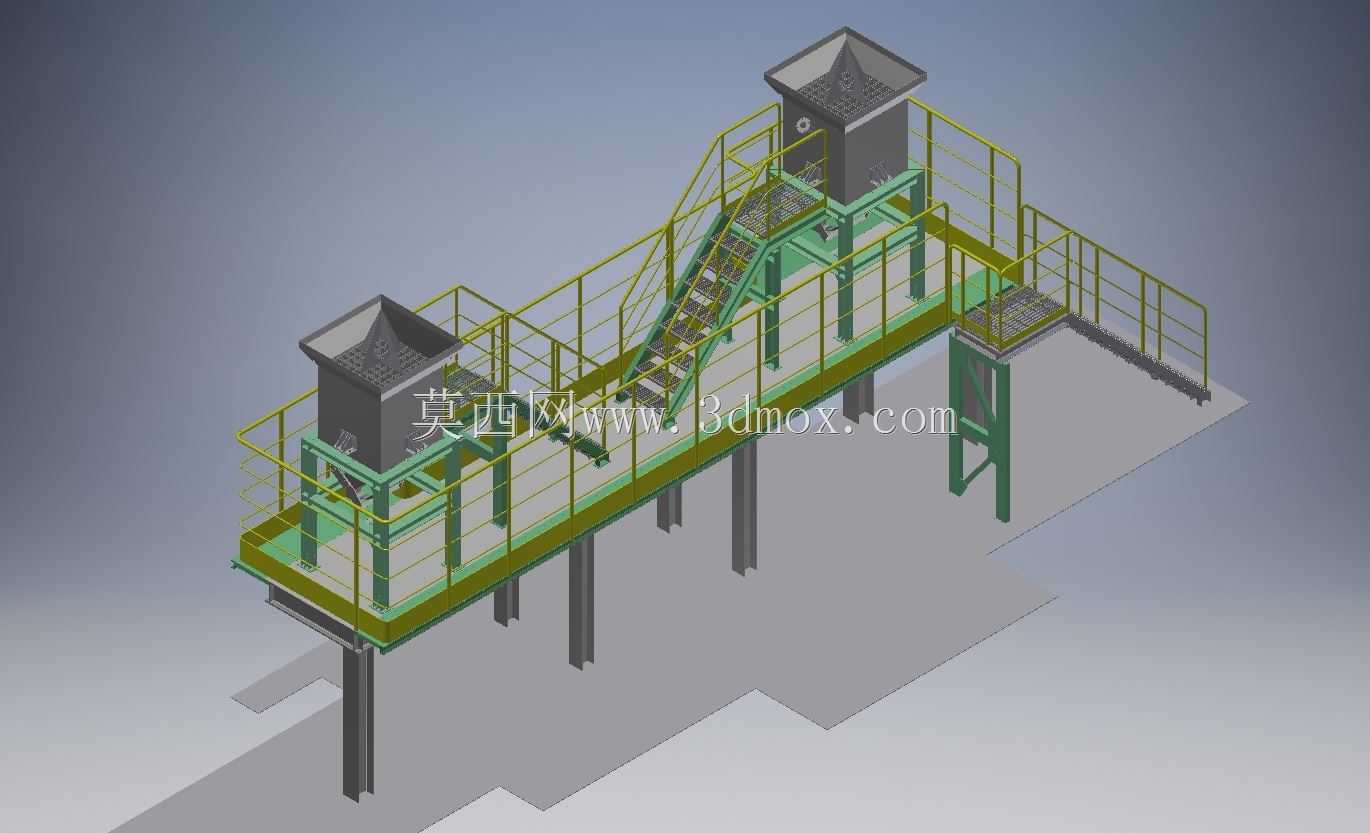

在粮食加工、生物质原料预处理的散料输送工段，这类进料漏斗是衔接上游来料与下游输送、处理设备的关键衔接部件，主要承担稻壳这类轻质散状物料的导流、暂存、均匀给料功能，避免来料直接冲击下游设备造成的卡堵、偏载问题，同时能在来料流量出现小幅波动时起到缓冲容留作用，保障整条处理线的进料连续性。从结构设计逻辑来看，该漏斗采用上宽下窄的渐变锥腔结构，上部敞口尺寸匹配上游来料的落料范围，能够覆盖常规皮带输送机、风送管道出口的落料散布区域，避免物料撒漏；下部出料口的尺寸则严格匹配下游进料口的安装边界，保证落料点精准对准下游设备的接料中心，减少物料偏载导致的设备磨损。漏斗外部配套的框架结构采用型钢焊接成型，作为整个部件的承载基体，既承担漏斗本体及内部存料的静载荷，也能抵消物料下落冲击产生的动载荷，框架上预留的安装孔位可直接与现场的设备支架、甲板平台进行螺栓固定，安装时不需要额外做复杂的现场改制，适配多数粮食加工车间、生物质处理车间的现有平台安装条件。设计过程中针对稻壳质地轻、流动性差、易搭桥起拱的特性，锥腔的倾斜角度经过反复校核，大于稻壳的自然安息角，能够避免物料在锥壁粘附堆积，保证下料顺畅；同时在锥腔下部预留了补装振动器、破拱装置的安装位，若现场处理含水率偏高的稻壳时出现下料不畅，可直接加装辅助破拱构件，不需要对本体结构做切割改动。进料端的敞口边缘做了外翻折边处理，既提升了敞口部位的结构刚度，避免长期受物料冲击出现边缘变形，也可作为密封压边，配套防尘罩使用时能减少车间内的粉尘逸散，符合粮油加工车间的职业卫生防护要求。整个部件的外形尺寸充分考虑了车间内的检修通道边界，安装后不会占用过多的通行空间，框架侧面预留的检修挂点可用于日常检查时挂载临时照明、检修工具，日常维护时仅需检查锥壁磨损情况、连接螺栓紧固状态即可，维护成本较低。在散料处理系统的布局中，该漏斗可布置在稻壳粉碎、稻壳输送、稻壳仓储等多个工段的衔接位置，作为不同设备间的物料转接构件，能够适配不同处理量的生产线需求，通过调整上部敞口的长宽尺寸、下部出料口的口径，即可匹配不同带宽的输送机、不同处理量的下游设备，结构通用性较强。
