带滚轮摆杆式微动开关结构设计

这款带滚轮摆杆的微动开关，是工控回路里极为常见的小体积信号触发部件，日常在自动化生产线的工位限位、小型设备的行程到位检测、家电产品的安全联锁触发场景里都能见到它的身影。不同于普通直柄微动开关，它顶端加装的滚轮摆杆结构，能把被检测部件的直线位移、摆动位移顺滑转化为开关内部触点的触发动作，滚轮的滚动接触形式能大幅降低被检测件与开关触发端的摩擦损耗，在频繁往复触发的工况下能有效延长部件使用寿命，避免长期滑动摩擦造成摆杆磨损、触发位置偏移的问题。

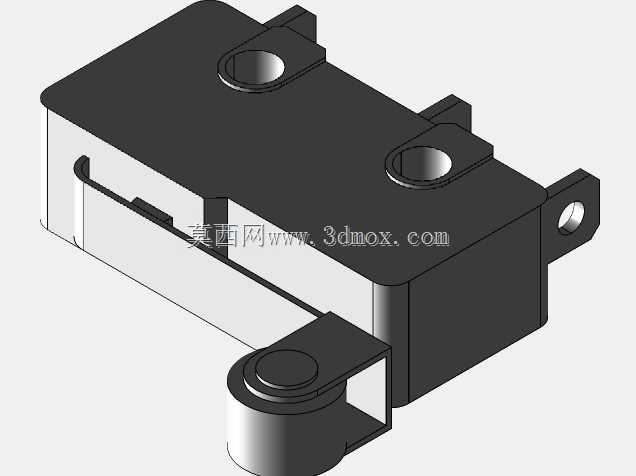

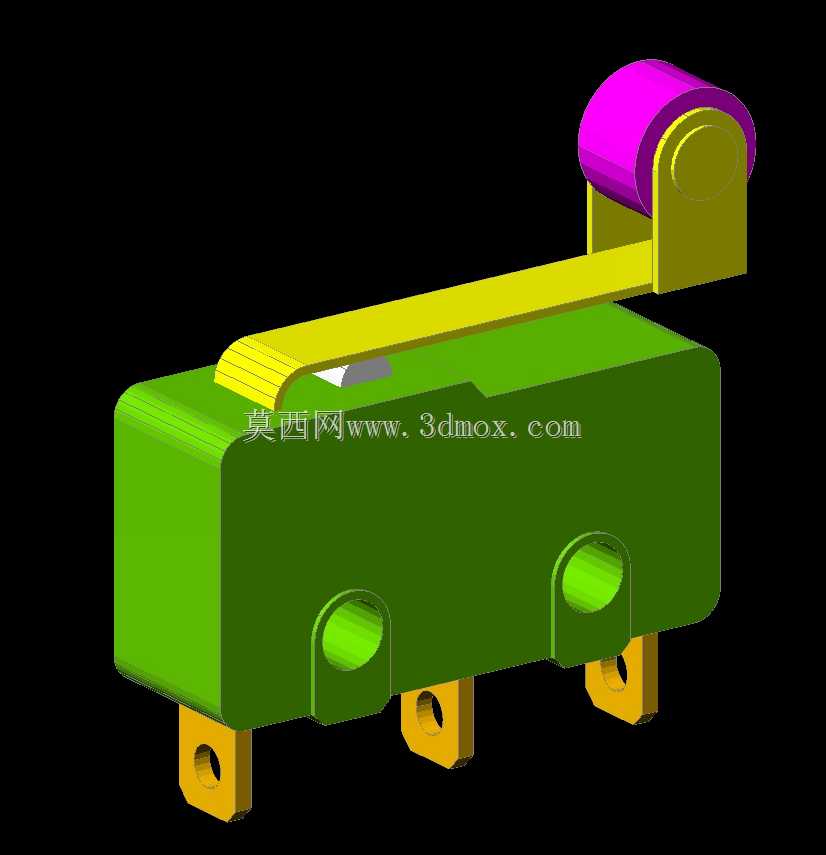

从结构设计逻辑来看，主体基座采用绝缘耐温的工程塑料成型，基座底部预留三个带安装孔的固定插脚，既可以作为电气接线的引脚，也能在PCB板安装场景下直接插装焊接，同时三个引脚的间距符合行业通用的安装规范，能直接适配市面上多数同规格微动开关的安装位，替换时无需重新调整安装孔位。基座侧面的两个圆形凸台是内部触点组件的定位结构，能保证内部弹片、触点的装配同轴度，避免长期按压后触点错位造成接触不良。摆杆部分采用弹性金属基材搭配顶端的绝缘滚轮，滚轮的圆弧面能适配不同角度的触发接触，哪怕被检测件的接触位置存在小幅偏移，也能通过滚轮的滚动顺利触发开关，不会出现卡滞、触发失效的问题。

在安装边界上，这类开关的整体体积偏小，基座的长宽尺寸适配紧凑安装空间，摆杆的抬起高度处于常规微动开关的通用行程范围内，触发压力控制在适合频繁动作的区间，既不会因为触发压力过大造成被检测件的运动阻力增加，也不会因为压力过小出现误触发的情况。内部触点采用快动式弹片结构，触发时的动作响应速度快，能在极短的行程内完成电路的通断切换，咔嗒的动作反馈能让调试人员清晰判断开关是否正常触发，在设备调试阶段能快速确认限位位置是否准确。在实际选型使用时，这类开关常被用在小型气动滑台的两端限位、安全门的闭合检测、轻工设备的物料到位检测场景，搭配不同长度的摆杆还能适配不同的触发距离要求，这款模型还原的滚轮摆杆形式，是兼顾触发顺滑度与使用寿命的经典结构，能为同类型开关的改型设计、设备选型时的结构校核提供直观的三维参考，建模时还原了安装引脚的位置尺寸、摆杆的摆动行程范围、基座的装配定位特征，能直接用于设备装配时的干涉检查，确认安装空间是否满足摆杆摆动的需求，避免实际装配时出现摆杆与周边结构件碰撞的问题。
