三孔式传动连接法兰盘结构设计

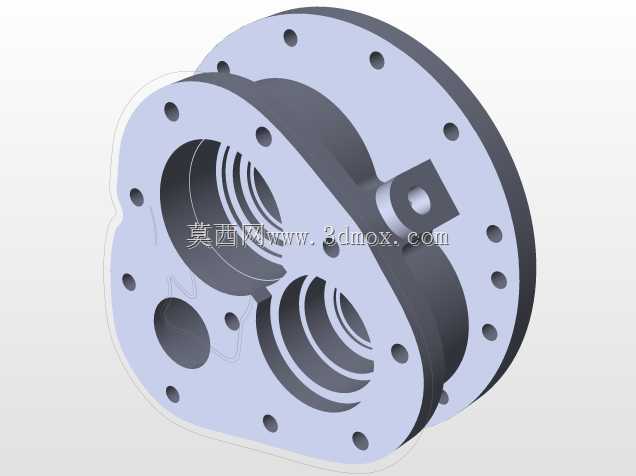

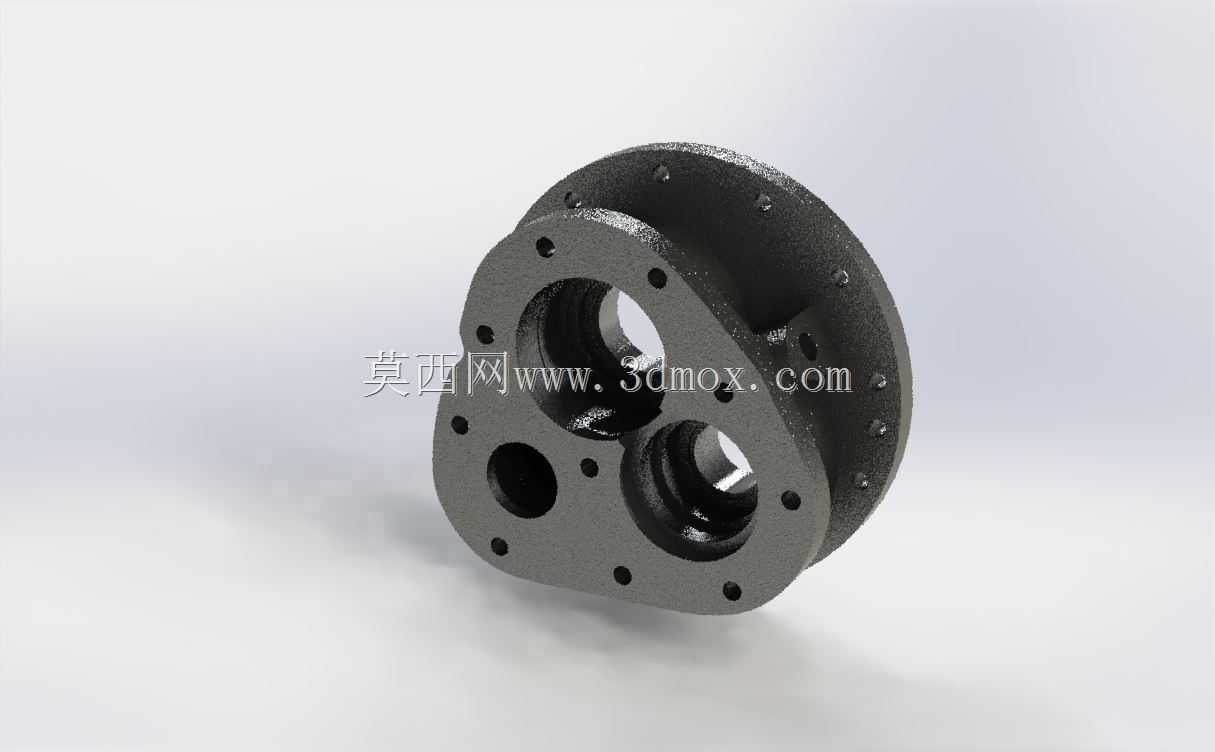

这类带三通孔位的盘类连接件，常应用在行星减速机构、多轴传动箱体的输出端衔接位置，作为动力传递路径上的核心定位构件，既要承担轴系运转带来的径向、轴向复合载荷，也要保证相邻装配部件的同轴度公差符合传动精度要求。从结构设计逻辑来看，盘面采用近似三角的异形轮廓而非整圆结构，是为了在有限安装空间内避让周边的管线、紧固件布局，同时削减不必要的结构重量，降低传动端的转动惯量，提升轴系动态响应速度。盘面上均匀分布的多组小孔为安装定位孔，孔位公差按照H7级精度设计，装配时配合定位销实现与箱体端面的精准对位，避免运转过程中出现连接错位导致的偏磨、振动问题。三个大尺寸通孔分别对应三根平行传动轴的穿装位置，孔内壁预留了轴承安装台阶，台阶的端面跳动公差控制在0.02mm以内，保证轴承压装后外圈端面与盘面垂直，减少轴系运转时的端面跳动量。盘体外侧的环形凸缘为密封配合面，表面粗糙度要求达到Ra1.6，装配时贴合O型密封圈实现箱体内部的润滑油密封，防止传动过程中出现润滑油渗漏，同时阻挡外部粉尘、碎屑进入箱体内部磨损传动构件。安装边界方面，该盘件最大外轮廓直径适配120-150mm规格的减速箱体，整体厚度控制在35mm左右，安装孔位的中心圆直径与常规通用减速箱体的端面螺孔布局完全匹配，可直接替换同规格的传统圆形端盖，无需对原有箱体结构做二次修改。设计过程中对盘体的壁厚做了等强度优化，轴承安装位周边壁厚加厚至8mm，非承载区域的壁厚削减至4mm，在保证结构强度满足额定传动扭矩要求的前提下，最大限度降低零件的材料消耗。盘体背面设计有环形定位止口，止口与箱体端面的定位槽采用小间隙配合，装配时可快速实现径向定位，降低现场装配的对位难度，提升装配效率。这类盘件在实际使用中，通常采用铸铁或铸钢材料铸造成型后经机加工完成，部分对重量有要求的场合也可采用铝合金压铸成型，适配不同载荷等级的传动场景，在轻工输送设备、小型工程机械的传动机构中都有广泛应用。
