医用康复训练用头部牵引支撑装置结构设计

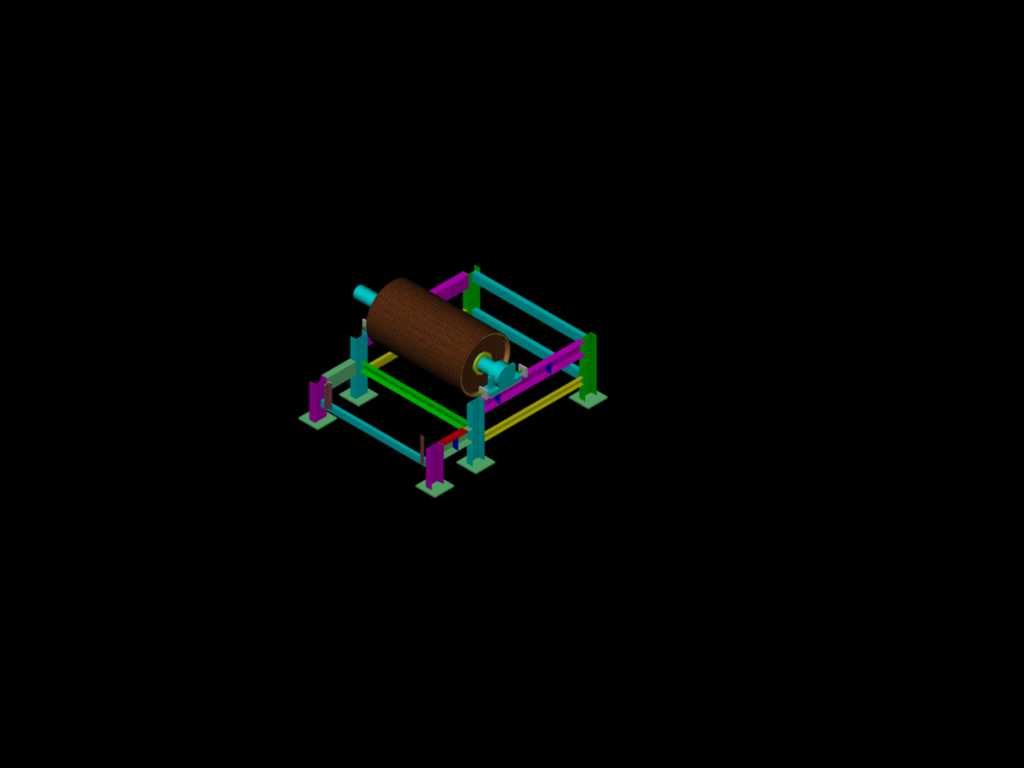

这款头部牵引装置主要面向康复科、骨科临床场景使用，针对颈椎损伤、颈椎退变患者的牵引复位治疗需求设计，整体结构采用型材拼接框架作为承载主体，区别于传统钢丝绳悬吊式牵引结构，辊轴式接触设计可让患者下颌与枕部贴合更稳定，避免牵引过程中局部压力集中造成的软组织压伤。从结构设计逻辑来看，底部采用方形地脚作为安装支撑，每个支脚预留螺栓安装孔，可直接固定在康复治疗室的水泥地面或者专用治疗台面上，安装边界预留了足够的操作空间，框架整体宽度适配常规治疗床的摆放宽度，不会和床体侧边产生干涉。框架主体采用不同颜色的型材区分功能区域，紫色支脚为高度调节段，可根据患者坐高、治疗体位调整整体支撑高度，调节范围覆盖成人常规坐姿到卧姿的牵引高度需求；绿色横向型材为导向承载段，内置滑动轨道可调整辊轴组件的前后位置，匹配不同颈长患者的牵引着力点；黄色型材为锁紧固定段，调整到位后可通过侧面的锁紧螺钉锁止位置，避免牵引过程中组件滑移。核心的牵引辊轴采用外包柔性垫层的结构设计，辊轴两端通过轴承座安装在滑动支架上，牵引过程中辊轴可随患者头部轻微调整角度，不会卡滞患者颈部活动；两侧的紫色立柱上预留了拉力调节组件的安装位，可搭配不同重量的配重块或者拉力传感器实现精准牵引力控制，牵引力传递路径从辊轴支架沿两侧立柱传导到底部框架，受力路径短，整体刚性充足，不会出现牵引过程中框架晃动的问题。设计过程中充分考虑了临床使用的操作便捷性，所有调节位置的锁紧手柄都设置在框架外侧，医护人员站在装置侧边即可完成所有高度、位置、拉力的调整，不需要探身到患者上方操作；框架所有型材连接处都采用圆弧过渡处理，没有尖锐棱角，避免患者上下治疗位时磕碰受伤。整体结构没有复杂的异形曲面，所有零部件都采用标准型材与标准件拼接，加工难度低，后期维护更换配件成本低，适配基层医疗机构、社区康复中心的设备采购与使用需求，安装时只需要按照装配关系拼接型材、固定地脚螺栓即可完成部署，不需要复杂的现场调试。
