方形嵌入式设备安装壳体结构设计

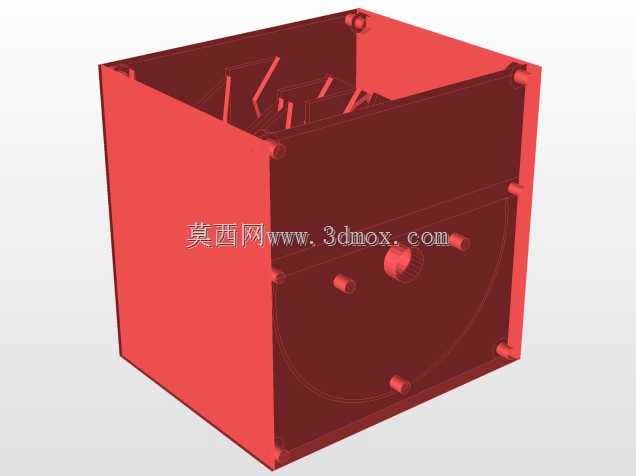

这款方形壳体结构，主要面向小型嵌入式电控模块、传感采集单元的内置安装场景，在工业现场的小型控制节点、桌面式检测设备内置仓、小型机电产品的外护结构中都能适配使用。从实际使用需求出发，壳体采用敞口式立方结构，侧壁预留的多个柱位是专门设计的螺丝安装柱，对应内置电路板、功能模块的固定孔位，不需要额外增加固定支架，就能直接将PCB板、小型功能组件通过自攻螺丝锁定在壳体内壁的柱位上，减少装配环节的额外零件投入。壳体侧壁设计的半圆弧内凹结构，是为了适配内置圆形散热风扇的安装边界，刚好匹配常规40mm规格轴流风扇的外轮廓，风扇安装后不会额外挤占壳体内的元件布置空间，同时能让风扇的风道正对壳体内核心发热元件的布置区域，提升密闭壳体内的空气流通效率，避免局部积热导致元件工作异常。壳体边角处的凸起定位柱，一方面是在壳体上下盖扣合时起到导向定位作用，避免装配时出现错位，另一方面也可以作为壳体嵌入设备面板时的限位结构，保证壳体安装后与安装面的齐平度，不会出现偏移晃动。设计过程中，壳体壁厚保持均匀一致，避免注塑成型时出现缩痕、填充不均的问题，内壁的加强筋沿着柱位和受力方向布置，既提升了壳体整体的抗形变能力，在受到外部挤压、跌落冲击时不会出现侧壁开裂，也不会因为筋位过厚导致成型缺陷。从安装边界来看，壳体的外部轮廓为规整立方体，在做设备开孔嵌入安装时，只需要按照壳体外部长宽尺寸预留矩形安装孔即可，不需要做复杂的异形开孔加工，降低配套设备的机加工难度，壳体敞口边缘的止口结构，在扣合后可以实现基础的防尘防护，适配普通室内工业场景的使用要求，不需要额外做密封结构就能满足一般电控模块的防护需求。内壁的斜向筋位是专门为走线预留的导向结构，内置模块的连接线可以沿着筋位的间隙排布，避免线缆挤压到元件引脚，也能让壳体内的走线更加规整，减少装配时的理线工作量。
