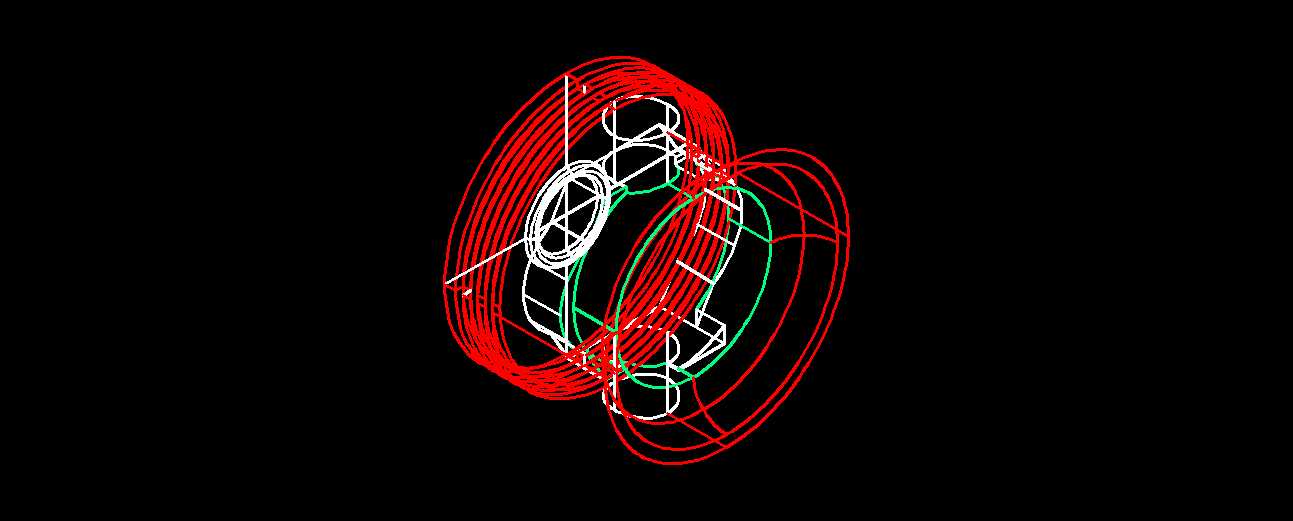

内燃机活塞结构三维线框设计模型

活塞作为内燃机核心往复运动部件，直接决定动力输出效率与整机运行可靠性，其结构设计需同时兼顾高温高压工况下的强度储备、往复运动的轻量化需求以及与缸套配合的密封性能。从实际工程应用场景来看，这类活塞广泛适配中小排量往复式内燃机，覆盖乘用车动力单元、小型工程机械动力源、通用发电机组动力端等多个使用场景，工作过程中需承受燃烧冲程产生的瞬时高温燃气冲击，同时将燃气爆发压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出。

在功能特性设计上，该活塞头部预留了多道环槽安装位，靠上的环槽用于安装气环，实现燃烧室与曲轴箱的气体密封，避免高压燃气下窜导致动力损失，下方环槽用于安装油环，负责刮除缸壁多余润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞裙部采用型线优化设计，并非规则圆柱结构，而是考虑热膨胀量与侧向力分布做了微变型处理，冷态下裙部与缸套保留合理配合间隙，热机工况下材料膨胀后仍能保持合适的贴合度，既避免冷启动敲缸，也能防止热态下活塞卡滞在缸套内。

设计过程中首先要明确安装边界尺寸，活塞外径需与对应缸径的缸套严格匹配，销孔位置的同轴度、环槽的宽度与深度公差都需控制在微米级，避免装配后出现环卡滞、密封失效等问题。活塞内部的加强筋布局从受力路径出发，对应活塞销座位置做了加厚处理，将顶部承受的燃气压力均匀分散到销座区域，避免应力集中导致的活塞开裂，同时在非受力区域做了减薄处理，尽可能降低活塞整体重量，减小往复运动惯性力，降低曲轴连杆机构的负载。头部的燃烧室凹坑形状匹配对应机型的油气混合需求，能够引导进气涡流形成，提升燃油雾化效果与燃烧充分性，减少不完全燃烧带来的积碳堆积。从线框结构可以看出，各部位的过渡圆角都做了圆滑处理，避免尖角位置的应力集中，提升活塞在交变载荷下的疲劳寿命，满足内燃机长时间高负荷运行的使用要求。
