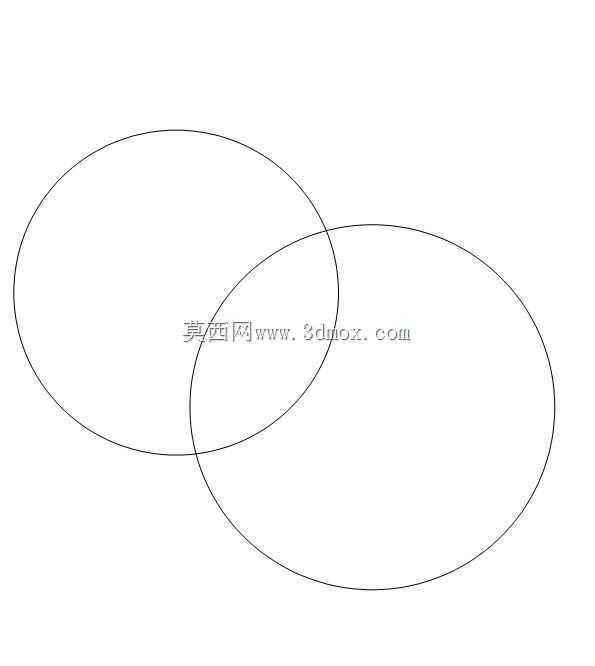

双椭圆相交轮廓几何结构设计

在机械结构的平面传动、导向机构以及密封配合场景中，这类双椭圆相交的轮廓结构常被用作轨迹生成、限位配合的基础构型，很多需要实现非圆周期运动的工位，都会基于这类相交轮廓做从动件的运动轨迹拟合，相比单一椭圆轮廓，双椭圆相交形成的封闭边界能在两个相交节点处形成运动方向的平滑过渡，避免从动件在行程切换点出现刚性冲击。从设计逻辑来看，这类轮廓的绘制首先要确定两个椭圆各自的长、短轴参数，再根据实际工位需要的行程范围调整两个椭圆的中心距，相交区域的重叠量直接决定了轮廓在交点处的曲率变化率，实际建模时需要反复校核交点处的切线夹角，夹角过小会导致后续加工时刀具路径出现锐角转折，既影响加工表面质量，也会让配合件在该位置出现应力集中。这类轮廓的安装边界通常以两个椭圆的公共对称轴线为定位基准，安装孔位一般布置在轮廓外侧的非工作区域，需要保证安装后轮廓的工作段与周边结构保留足够的安全间隙，避免运动过程中出现剐蹭。实际应用中，这类结构常被用在包装设备的送料轨迹凸轮、轻工设备的间歇摆动导向板，以及部分检测设备的试样定位工装中，不同应用场景下对椭圆的轴长比例、相交重叠量的要求差异较大，比如用于送料轨迹的构型需要保证从动件在工作段的速度平稳，而用于定位工装的构型则更看重轮廓边界的定位精度，建模时需要先明确对应工位的运动参数，再反向推导轮廓的几何尺寸，不能直接套用固定的椭圆参数。轮廓的厚度方向尺寸需要根据承受的载荷大小确定，作为凸轮使用时厚度要满足接触应力的要求，作为导向板使用时则可以适当减小厚度以降低整体重量，建模过程中需要对相交区域的边线做连续曲率检查，避免出现线段断点或者曲率突变，否则后续生成加工路径时会出现抬刀异常，加工出的零件也无法满足配合要求。
