十九世纪阿姆斯特朗九英寸舰炮结构建模

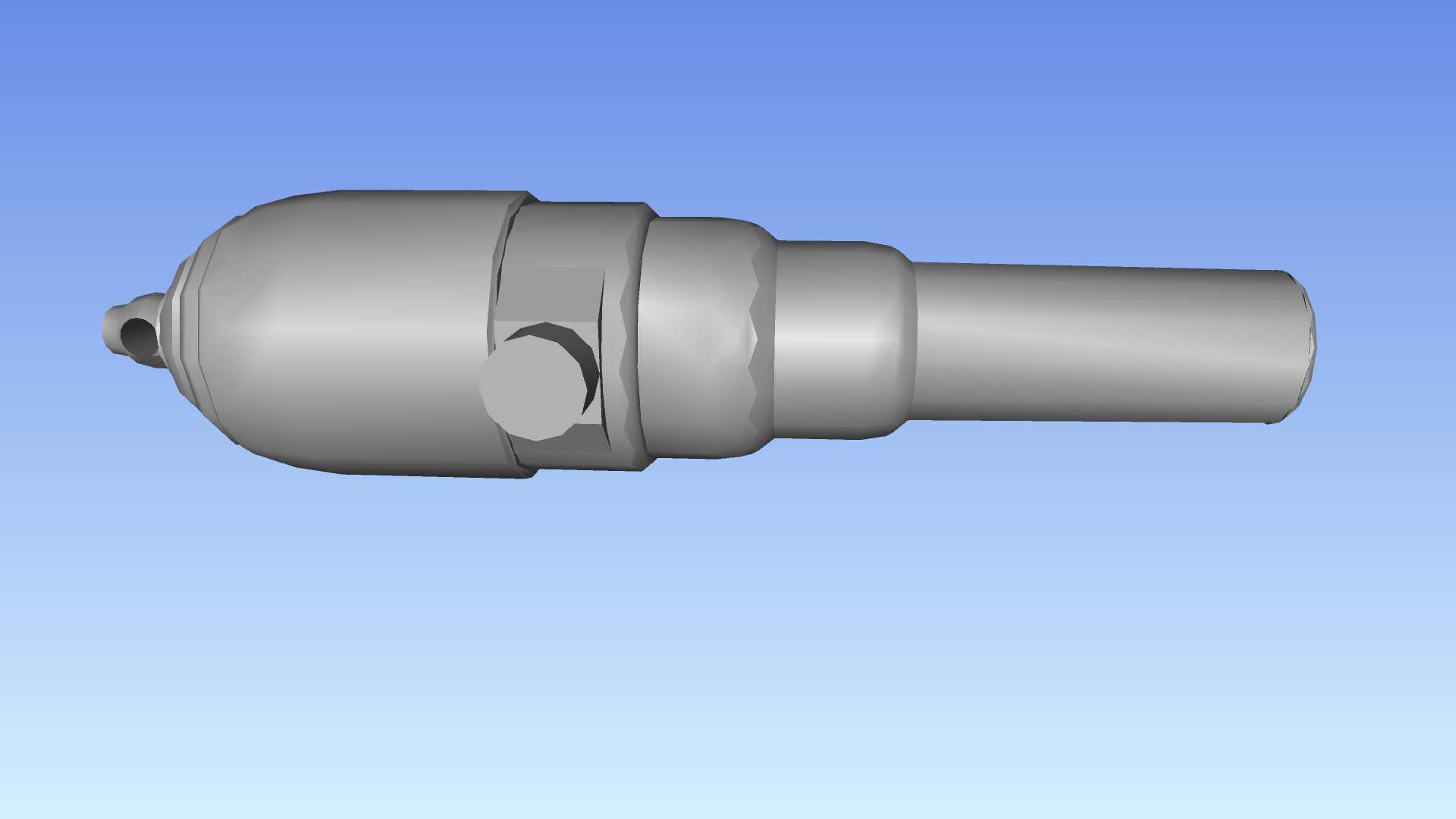

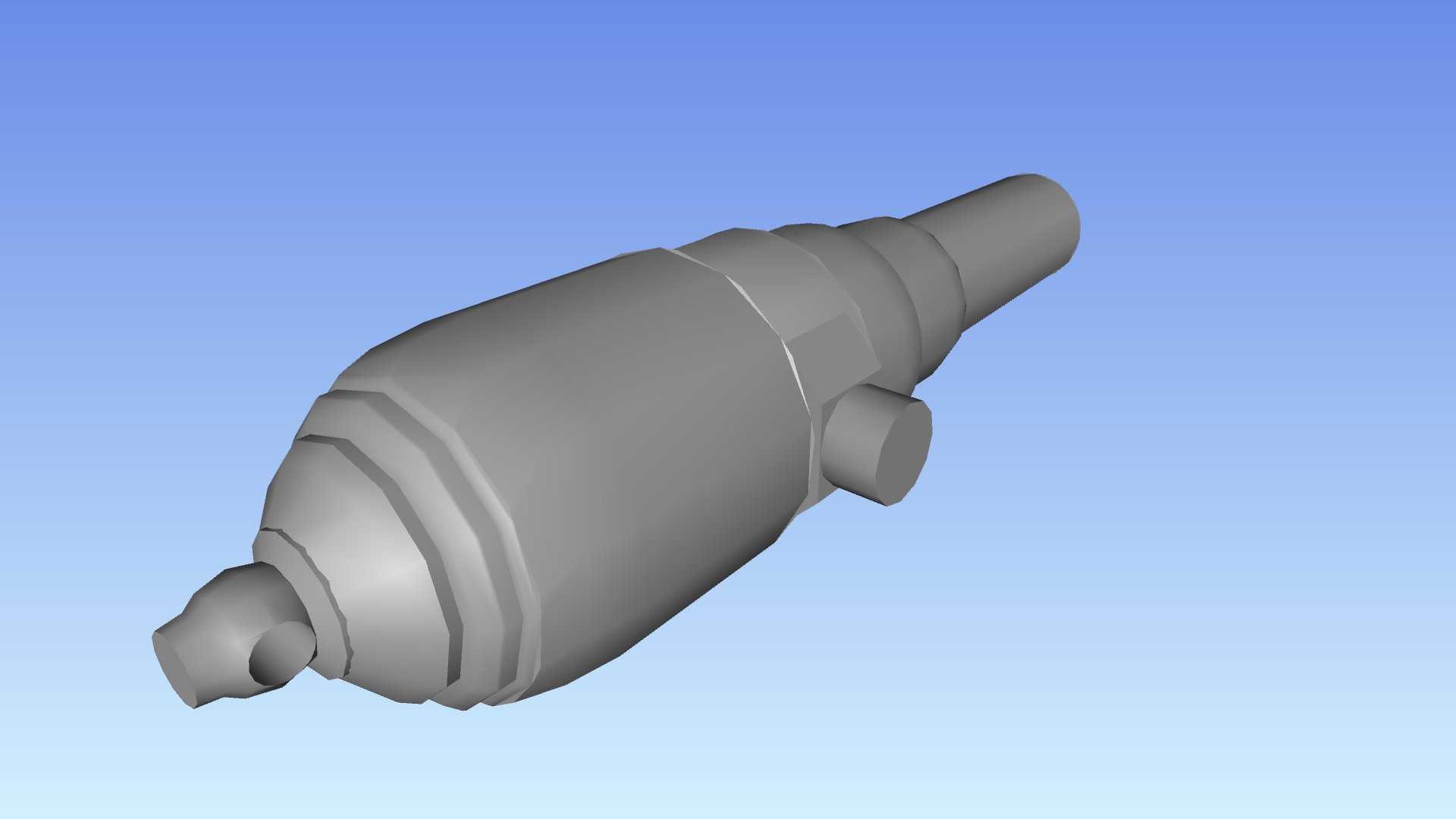

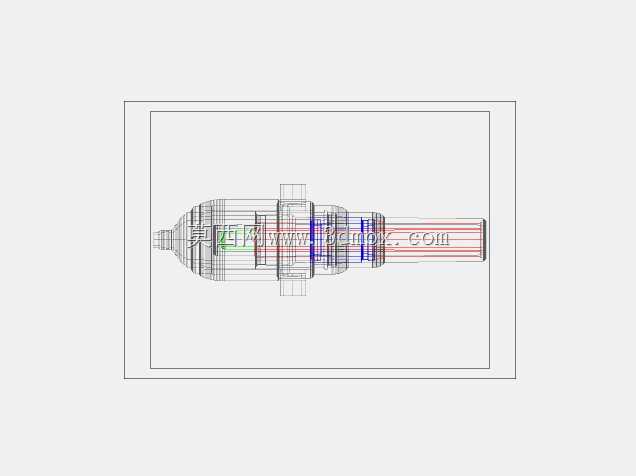

该模型还原的是十九世纪中后期列装的阿姆斯特朗九英寸后装线膛炮，这类火炮在当时的海军舰船、岸防要塞阵地都有广泛部署，承担对舰打击、岸防火力压制的核心任务，相比同时期的前装滑膛炮，其有效射程、射击精度、弹药装填效率都有跨代提升，是近代火炮发展历程中具备里程碑意义的结构设计。从结构设计逻辑来看，建模完整还原了炮身的分段式结构特征：炮尾部分为闭气结构安装位，预留了炮闩的装配空间，对应实际使用中后装填弹、闭气密封的功能需求，这部分的外径做了加厚处理，用来承受发射药爆燃产生的峰值膛压，避免炮尾出现结构形变或开裂；炮身中部的圆柱形凸台是炮耳轴的安装基座，建模时严格匹配了实际火炮的俯仰转动支点位置，这个位置的重心配平经过反复校准，保证火炮在-5度到15度的俯仰角度范围内，操作力矩处于人力可驱动的合理区间，不需要额外的配重结构就能实现炮身角度的稳定锁定；炮口位置的多段阶梯状缩径结构，一方面是为了优化炮口处的应力分布，降低发射时炮口的形变幅度，提升弹丸出膛时的初始稳定性，另一方面也对应了当时阿姆斯特朗炮特有的层紧式炮身制造工艺，通过多层套筒的过盈装配提升炮身整体强度，在控制全炮重量的前提下提升可承受的膛压上限。从安装边界来看，该炮身的总长度、各段直径比例都严格按照史料记载的九英寸阿姆斯特朗炮实际尺寸还原，炮身中部的耳轴间距、炮尾的操作空间预留都适配当时的舰载炮架、岸防炮座的安装尺寸，不需要额外修改结构就能直接适配对应炮架的装配接口，可直接用于近代军事场景的三维可视化展示、历史装备结构教学、复古军工题材的内容制作。建模过程中对炮身表面的工艺特征做了写实还原，没有过度添加冗余的装饰性结构，所有外轮廓的曲面、凸台、阶梯结构都对应实际火炮的功能需求，比如炮身侧面的小型圆柱凸台，对应的是实际火炮的瞄准具安装基座，位置严格对齐炮膛轴线，保证瞄准基线与炮身轴线的平行度符合射击精度要求。
